การเขียนโปรแกรม Python ควบคุมการทำงาน RIGOL DG822 Pro Function Generator#

Keywords: Python, LXI Standard, RIGOL DG822 Pro, SCPI

• RIGOL DG822 Pro Waveform Generator
• ตัวอย่างโค้ด Python: Single-Channel Sine Wave Output
• ตัวอย่างโค้ด Python: Dual Sine Wave Output with Phase Difference
• ตัวอย่างโค้ด Python: Harmonic Combination Output
• ตัวอย่างโค้ด Python: Arbitrary Waveform Output

---

RIGOL DG822 Pro Waveform Generator#

บทความนี้นำเสนอตัวอย่างการเขียนโค้ด Python เพื่อโปรแกรมผ่านเครือข่ายสำหรับอุปกรณ์ RIGOL DG822 Pro

อุปกรณ์รุ่นนี้ จัดอยู่ในกลุ่มเครื่องมือทดสอบและสร้างสัญญาณทางอิเล็กทรอนิกส์ หรือ T&M Instrument (Test and Measurement Instrument) หน้าที่หลักของอุปกรณ์ คือ การสร้างสัญญาณไฟฟ้า (Electrical Signal Generation) สำหรับใช้ในการทดลอง ทดสอบ และวิเคราะห์วงจรอิเล็กทรอนิกส์ต่าง ๆ

อุปกรณ์รุ่นนี้สามารถสร้างสัญญาณเอาต์พุตได้จำนวน 2 ช่องสัญญาณ (Dual Channel Output) โดยรองรับทั้งการสร้างสัญญาณมาตรฐานและสัญญาณ Arbitrary Waveform

คุณสมบัติหลัก

• ประเภทเครื่องมือ: Function / Arbitrary Waveform Generator
• จำนวนช่องสัญญาณ: 2 Channels
• ความถี่เอาต์พุตสูงสุด: 25 MHz
• ความละเอียดแนวตั้ง (Vertical Resolution): 16-bit (DAC Resolution)
• หน่วยความจำสำหรับ Arbitrary Waveform:
  • 2 Mpts/CH (Default)
  • 8 Mpts/CH (Optional)
• หน้าจอ: 7-inch Color Touchscreen
• Harmonic Generator: รองรับสูงสุด 20th Harmonic
• Frequency Counter: สูงสุด 500 MHz
• อินเทอร์เฟซ:
  • USB Device / USB Host
  • LAN
  • Web Control (Built-in web server on port 80)
• แหล่งจ่ายไฟ: รองรับ USB Type-C Power Input
• รองรับ Arbitrary Waveform
• รองรับ LXI (LAN eXtensions for Instrumentation) / SCPI (Standard Commands for Programmable Instruments) Command ผ่าน USB/LAN
• ดูคู่มือการเขียนโปรแกรมได้จาก RIGOL Waveform Generators DG800 Pro - Programming Guide

รูปแบบสัญญาณมาตรฐานที่รองรับ

• Sine
• Square
• Ramp
• Pulse
• Noise
• DC
• Arb (Arbitrary)
• Harmonic

โหมดการทำงาน

• Continuous
• Sweep
• Burst
• Modulation (AM, FM, ASK, FSK, PSK, ...)
• Sequence

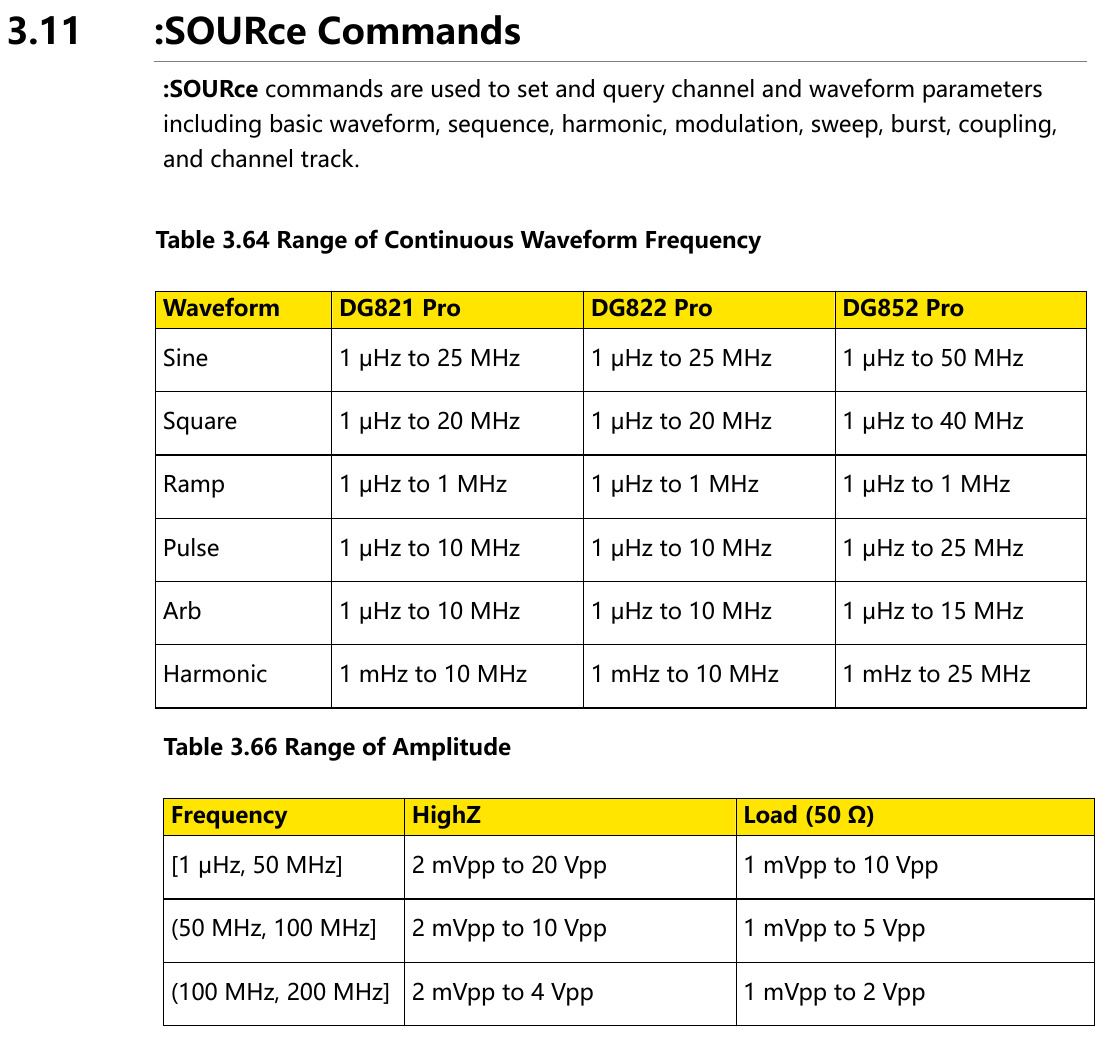

รูป: ช่วงความถี่และแรงดันเอาต์พุต สำหรับการใช้คำสั่ง :SOURce สำหรับ DG822 Pro สร้างสัญญาณแบบต่อเนื่อง (Continuous Waveform)

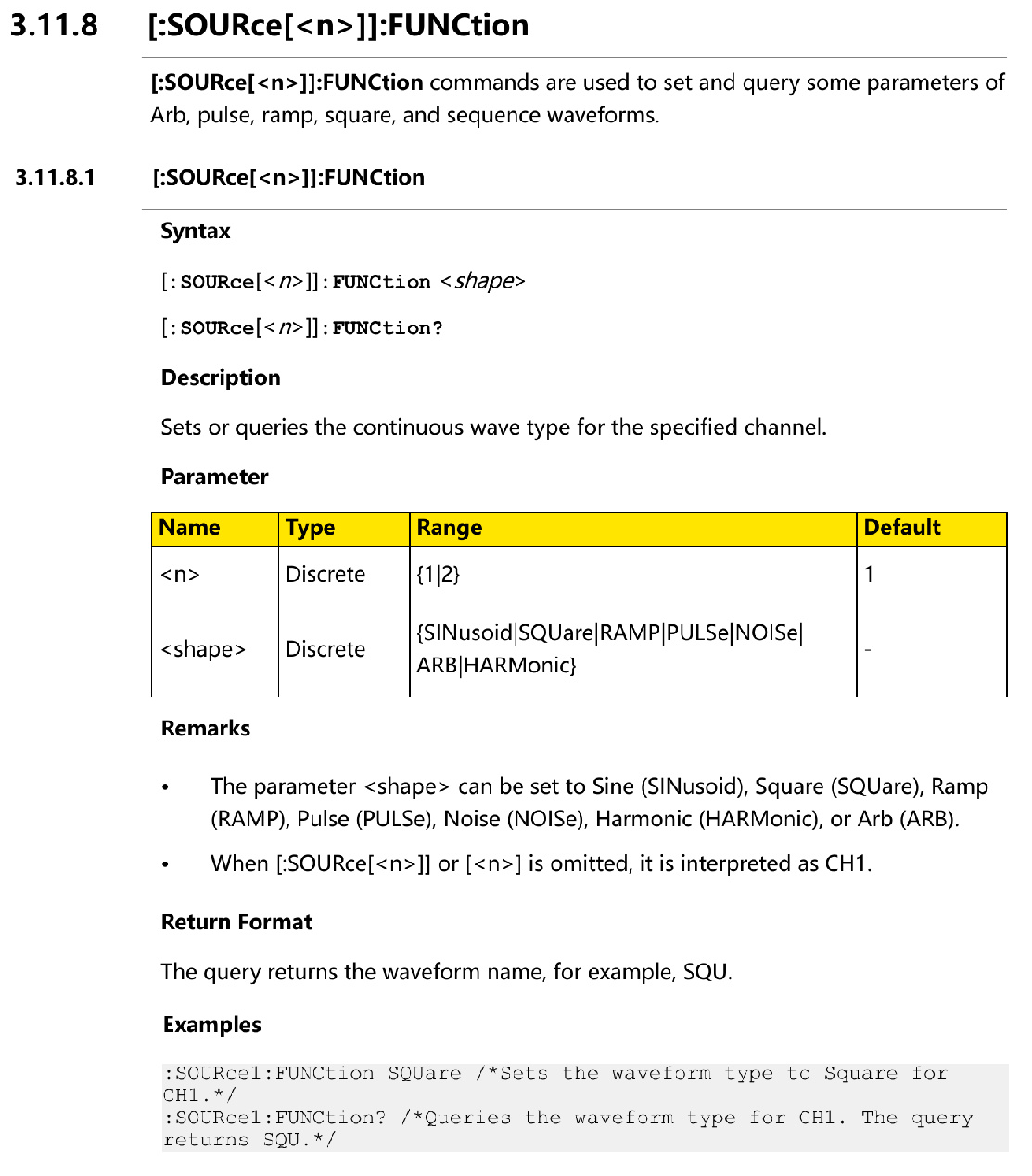

รูป: ตัวอย่างคำสั่ง :SOURce<n>:FUNCtion เพื่อเลือกรูปแบบของฟังก์ชันสำหรับเอาต์พุต



---

ตัวอย่างโค้ด Python: Single-Channel Sine Wave Output#

ตัวอย่างโค้ดภาษา Python นี้สาธิตการเชื่อมต่อกับอุปกรณ์ DG822 Pro โดยจะต้องมีการตั้งค่าการเชื่อมต่อผ่านเครือข่าย LAN และเปิดใช้งาน DHCP Server เพื่อให้อุปกรณ์ได้รับ IP Address โดยอัตโนมัติ

การเชื่อมต่อกับอุปกรณ์ใช้วิธีสร้าง TCP Socket และส่งคำสั่งควบคุมในรูปแบบ SCPI ไปยังอุปกรณ์ ตัวอย่างเช่น เริ่มต้นด้วยคำสั่ง *IDN? ซึ่งหากเชื่อมต่อได้ถูกต้อง อุปกรณ์จะตอบกลับด้วยข้อความแสดงข้อมูลของอุปกรณ์

หลังจากนั้นโปรแกรมจะส่งคำสั่งเพื่อตั้งค่าให้ช่องเอาต์พุต CH1 สร้างสัญญาณคลื่นไซน์ที่มีความถี่ 1kHz, ขนาดสัญญาณ 3Vpp (Peak-to-Peak Voltage) และค่า Voffset (DC Offset Voltage) = 1.5V

ในโค้ดตัวอย่างนี้มีการใช้คำสั่ง SCPI สำหรับ DG822 Pro ดังนี้

• :SOUR1:FUNC SIN: เลือก Source Channel 1 และสร้างสัญญาณตามฟังก์ชันรูปไซน์ (Sine Wave)
• :SOUR1:FREQ 1000: ตั้งค่าความถี่ ให้ช่องเอาต์พุต Source Channel 1 เท่ากับ 1 kHz
• :SOUR1:VOLT 2.0: ตั้งค่าแอมพลิจูด ให้ช่องเอาต์พุต Source Channel 1 เท่ากับ 2Vpp (Peak-to-Peak Voltage)
• :SOUR1:VOLT:OFFS 0: ตั้งค่า DC Offset ให้ช่องเอาต์พุต Source Channel 1 เท่ากับ 0V
• :SOUR1:PHAS 0: ตั้งค่า Phase ให้ช่องเอาต์พุต Source Channel 1 เท่ากับ 0°
• :OUTP1 ON: เปิดเอาต์พุต Source Channel 1

"""
This script tests communication with a Rigol DG822 Pro waveform generator
using raw TCP sockets over LXI/LAN.

Default SCPI Port: 5025

Functions:
    - Connect to instrument
    - Query *IDN?
    - Configure CH1
    - Generate sine wave
    - Enable output

Tested using:
    Python 3.x
    LXI / Ethernet
    TCP socket SCPI
"""

import socket
import time

DG822_IP   = "10.42.0.166"  # Set the IP address of the instrument
DG822_PORT = 5025

SOCKET_TIMEOUT = 3.0

sock = None

def scpi_write(sock, cmd):
    if not cmd.endswith("\n"):
        cmd += "\n"
    print(f"Send SCPI command: {cmd.strip()}")
    sock.sendall(cmd.encode())

def scpi_query(sock, cmd):
    scpi_write(sock, cmd)
    response = sock.recv(1024).decode().strip()
    return response

try:
    print("Connecting to DG822 Pro...")
    sock = socket.socket(
        socket.AF_INET,
        socket.SOCK_STREAM
    )
    sock.settimeout(SOCKET_TIMEOUT)
    sock.connect((DG822_IP, DG822_PORT))
    print("Connected.")

    # Query Instrument Identification
    idn = scpi_query(sock, "*IDN?")
    print(idn)

    # Configure CH1 to output a sine wave signal
    # (1kHz, Vpp=3V, Voffset=1.5V)
    scpi_write(sock, ":SOUR1:FUNC SIN")

    # Frequency = 1kHz
    scpi_write(sock, ":SOUR1:FREQ 1000")

    # Amplitude = 3Vpp
    scpi_write(sock, ":SOUR1:VOLT 3.0")

    # Offset = 1.5V
    scpi_write(sock, ":SOUR1:VOLT:OFFS 1.5")

    # Phase = 0.0 degree
    scpi_write(sock, ":SOUR1:PHAS 0.0")

    # Enable CH1 Output
    scpi_write(sock, ":OUTP1 ON")

    print("\nCH1 enabled.")

except Exception as e:
    print(f"\nERROR: {e}")

finally:
    try:
        # Disable output before exit (optional)
        #scpi_write(sock, ":OUTP1 OFF")

        if sock is not None:
            # Close the TCP socket
            sock.close()

    except:
        pass
    print("TCP Socket closed.")

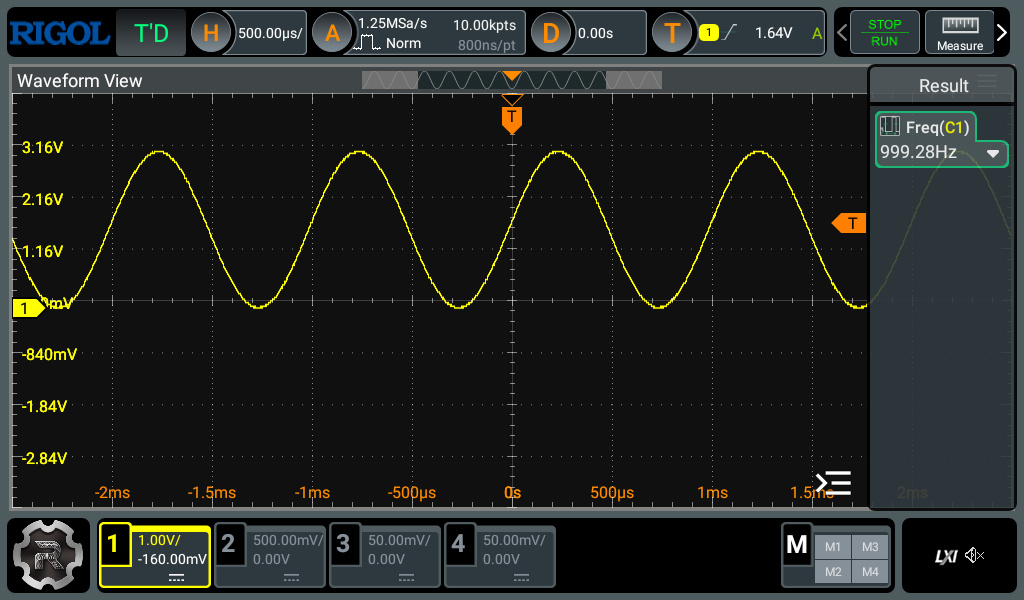

รูป: การใช้ออสซิลโลสโคปแสงดรูปคลื่นสัญญาณเอาต์พุตที่ได้จาก DG822 Pro

---

ตัวอย่างโค้ด Python: Dual Sine Wave Output with Phase Difference#

โค้ดตัวอย่างนี้สาธิตการสร้างสัญญาณรูปไซน์สำหรับเอาต์พุตทั้งสองช่องของอุปกรณ์ โดยกำหนดให้สัญญาณทั้งสองมีความต่างเฟส (Phase Difference) เช่น 90 องศา

คำสั่งที่สำคัญในตัวอย่างนี้ คือ :PHAS:SYNC ซึ่งใช้สำหรับซิงโครไนซ์การทำงานของทั้งสองช่องสัญญาณ โดยทำให้จุดเริ่มต้นเฟสของสัญญาณทั้งสองช่องสอดคล้องกัน (Synchronized) ดังนั้น ความสัมพันธ์ของเฟสระหว่าง CH1 และ CH2 จะเป็นไปตามค่าที่กำหนดไว้ เช่น 0° และ +90°

"""
Rigol DG822 Pro - Dual-Channel Sine Wave Example

CH1: Sine wave, Frequency = 1 kHz, Vpp = 2 V, Offset = 0 V, Phase = 0 deg
CH2: Sine wave, Frequency = 1 kHz, Vpp = 2 V, Offset = 0 V, Phase = +90 deg

Communication:
    LXI / TCP Socket / SCPI
"""

import socket

DG822_IP   = "10.42.0.166"
DG822_PORT = 5025

SOCKET_TIMEOUT = 2.0

FREQUENCY = 1000  # Hz
AMPLITUDE = 2.0   # Vpp
OFFSET    = 0.0   # V

sock = None

def scpi_write(sock, cmd):
    if not cmd.endswith("\n"):
        cmd += "\n"

    print(f"Send SCPI command: {cmd.strip()}")
    sock.sendall(cmd.encode())

try:

    print("Connecting to DG822 Pro...")
    sock = socket.socket(
        socket.AF_INET,
        socket.SOCK_STREAM
    )
    sock.settimeout(SOCKET_TIMEOUT)
    sock.connect((DG822_IP, DG822_PORT))
    print("Connected.")

    # Configure CH1
    scpi_write(sock, ":SOUR1:FUNC SIN")
    scpi_write(sock, f":SOUR1:FREQ {FREQUENCY}")
    scpi_write(sock, f":SOUR1:VOLT {AMPLITUDE}")
    scpi_write(sock, f":SOUR1:VOLT:OFFS {OFFSET}")
    scpi_write(sock, ":SOUR1:PHAS 0")

    # Configure CH2
    scpi_write(sock, ":SOUR2:FUNC SIN")
    scpi_write(sock, f":SOUR2:FREQ {FREQUENCY}")
    scpi_write(sock, f":SOUR2:VOLT {AMPLITUDE}")
    scpi_write(sock, f":SOUR2:VOLT:OFFS {OFFSET}")

    # CH2 phase offset = +90 degrees
    # CH1 = reference and CH2 = lead by +90°
    scpi_write(sock, ":SOUR2:PHAS 90")

    # Enable Outputs
    scpi_write(sock, ":OUTP1 ON")
    scpi_write(sock, ":OUTP2 ON")

    # Synchronize both outputs
    scpi_write(sock, ":PHAS:SYNC")
    print("\nCH1 and CH2 enabled.")

    print("\nExpected:")
    print("CH1 = reference sine wave")
    print("CH2 = +90 degree phase shifted sine wave")

except Exception as e:
    print(f"\nERROR: {e}")

finally:
    try:
        # Turn both channels OFF (optional)
        #scpi_write(sock, ":OUTP1 OFF")
        #scpi_write(sock, ":OUTP2 OFF")

        if sock is not None:
            # Close the TCP socket
            sock.close()
    except:
        pass
    print("Socket closed.")



---

ตัวอย่างโค้ด Python: Harmonic Combination Output#

ตัวอย่างนี้ใช้ฟังก์ชันภายในของเครื่องกำเนิดสัญญาณที่เรียกว่า Harmonic Waveform Generator สำหรับสร้างสัญญาณที่ประกอบด้วยความถี่มูลฐาน (Fundamental Frequency) ร่วมกับฮาร์มอนิก (Harmonics) มีการตั้งค่าดังต่อไปนี้

• ความถี่มูลฐาน (Fundamental Frequency) กำหนดไว้ที่ 50 Hz
• เอาต์พุตใช้ CH1
• มีการเพิ่มฮาร์มอนิก (Harmonic Components) อันดับที่ 3 และ 5 (3rd Harmonic = 150 Hz, 5th Harmonic = 250 Hz)
• สัญญาณเอาต์พุตถูกสร้างจากการรวมสัญญาณหลายความถี่เข้าด้วยกัน

คำสั่ง SCPI ที่สำคัญ มีดังนี้

• :SOUR1:FUNC HARM: คำสั่งนี้ใช้กำหนดให้ CH1 ทำงานในโหมด Harmonic Function
• :SOUR1:FREQ 50: กำหนดความถี่มูลฐาน (Fundamental Frequency) ของสัญญาณเป็น 50 Hz
• :SOUR1:VOLT 5.0: กำหนดขนาดแรงดันเอาต์พุตรูปไซน์ 50Hz เป็น 5 Vpp
• :SOUR1:VOLT:OFFS 0.0: กำหนดค่า DC Offset ของสัญญาณเป็น 0V
• :SOUR1:HARM:TYPE COMB คำสั่งนี้กำหนดให้ใช้โหมด Harmonic Combination
• :SOUR1:HARM:COMB X0101000000000000000: คำสั่งนี้ใช้กำหนดชุดของฮาร์มอนิกที่จะเปิดใช้งาน (1 หมายถึง "เลือก" และ 0 "ไม่เลือก" โดยเริ่มจากซ้ายไปขวาถัดจาก X เป็นฮาร์มอนิก อันดับที่ 2 ไปตามลำดับ )
• :SOUR1:HARM:COMB:AMPL 3,1.0: กำหนดค่าแอมพลิจูดให้ฮาร์มอนิกอันดับที่ 3
• :SOUR1:HARM:COMB:AMPL 5,0.1: กำหนดค่าแอมพลิจูดให้ฮาร์มอนิกอันดับที่ 5

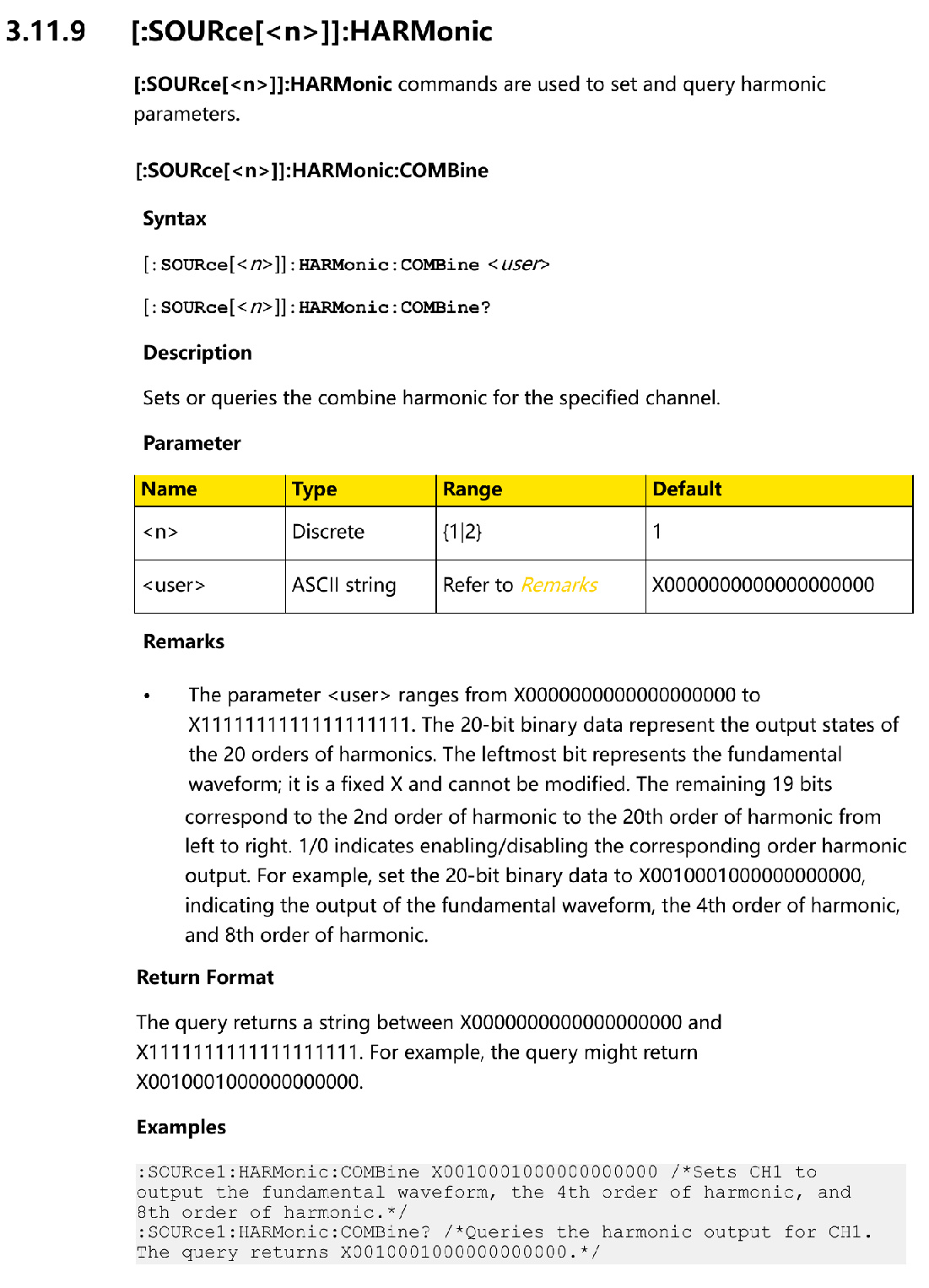

รูป: คำสั่ง :SOURce:HARMonic สำหรับสร้างสัญญาณฮาร์มอนิก เช่น แบบผสม

"""
Rigol DG822 Pro - Use Internal HARMONIC Function

This example uses the DG822 Pro built-in harmonic generator function.

CH1 Output: Fundamental frequency = 50 Hz, Harmonic waveform enabled

"""

import socket
import time

# CONFIGURATION
DG822_IP   = "10.42.0.166"
DG822_PORT = 5025

SOCKET_TIMEOUT = 2.0

FUNDAMENTAL_FREQ = 50      # Hz
OUTPUT_VPP = 5.0           # Vpp
OUTPUT_OFFSET = 0.0        # V

sock = None

def scpi_write(sock, cmd):
    if not cmd.endswith("\n"):
        cmd += "\n"
    print(f"Send SCPI command: {cmd.strip()}")
    sock.sendall(cmd.encode())

def scpi_query(sock, cmd):
    scpi_write(sock, cmd)
    response = sock.recv(1024).decode().strip()
    return response

try:
    print("Connecting to DG822 Pro...")
    sock = socket.socket(
        socket.AF_INET,
        socket.SOCK_STREAM
    )
    sock.settimeout(SOCKET_TIMEOUT)
    sock.connect(
        (DG822_IP, DG822_PORT)
    )
    print("Connected.")

    # Select Harmonic Function
    scpi_write(sock, ":SOUR1:FUNC HARM")

    # Fundamental frequency
    scpi_write(sock, f":SOUR1:FREQ {FUNDAMENTAL_FREQ}")

    # Output amplitude
    scpi_write(sock, f":SOUR1:VOLT {OUTPUT_VPP}")

    # DC offset
    scpi_write(sock, f":SOUR1:VOLT:OFFS {OUTPUT_OFFSET}")

    # Configure Harmonics
    scpi_write(sock, ":SOUR1:HARM:TYPE COMB")

    # Combine 3rd and 5th harmonic
    scpi_write(sock, ":SOUR1:HARM:COMB X0101000000000000000")
    scpi_write(sock, ":SOUR1:HARM:COMB:AMPL 3,1.0") # 2Vpp
    scpi_write(sock, ":SOUR1:HARM:COMB:AMPL 5,0.1") # 1Vpp

    # Enable Output
    scpi_write(sock, ":OUTP1 ON")
    print("\nCH1 Harmonic waveform enabled.")

except Exception as e:
    print(f"\nERROR: {e}")

finally:
    try:
        #scpi_write(sock, ":OUTP1 OFF")
        if sock is not None:
            # Close the TCP socket
            sock.close()

    except:
        pass
    print("Socket closed.")

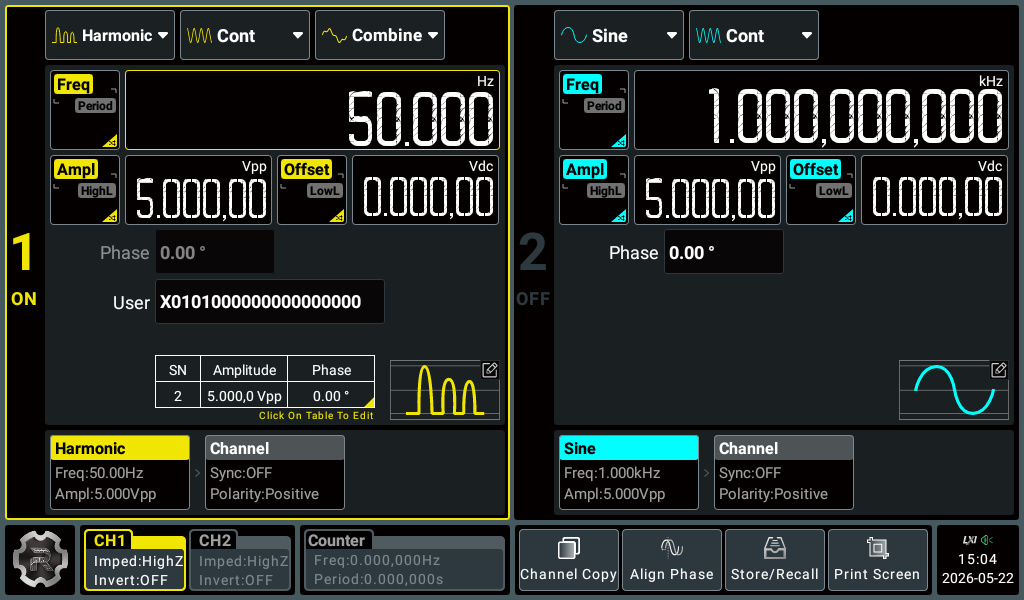

รูป: หน้าจอของ DG822 Pro เมื่อมีการโปรแกรมให้สร้างสัญญาณเอาต์พุตในโหมด Harmonic

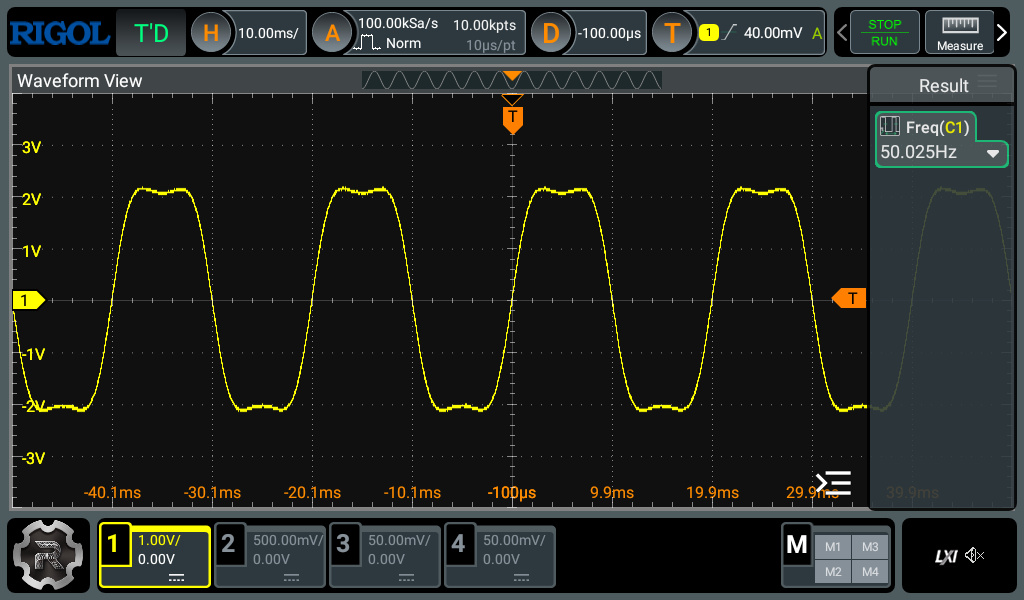

รูป: รูปคลื่นสัญญาณเอาต์พุตที่ได้จากผลรวมคลื่นไซน์ 50Hz, 150Hz และ 250Hz

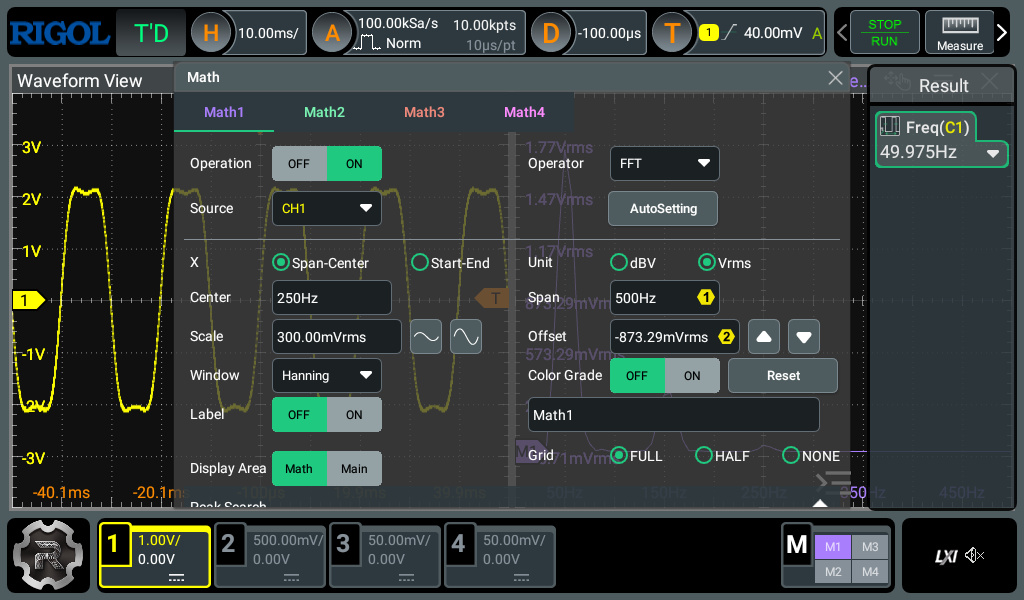

รูป: ตัวอย่างการตั้งค่าฟังก์ชัน MATH -> FFT สำหรับออสซิลโลสโคป DHO814

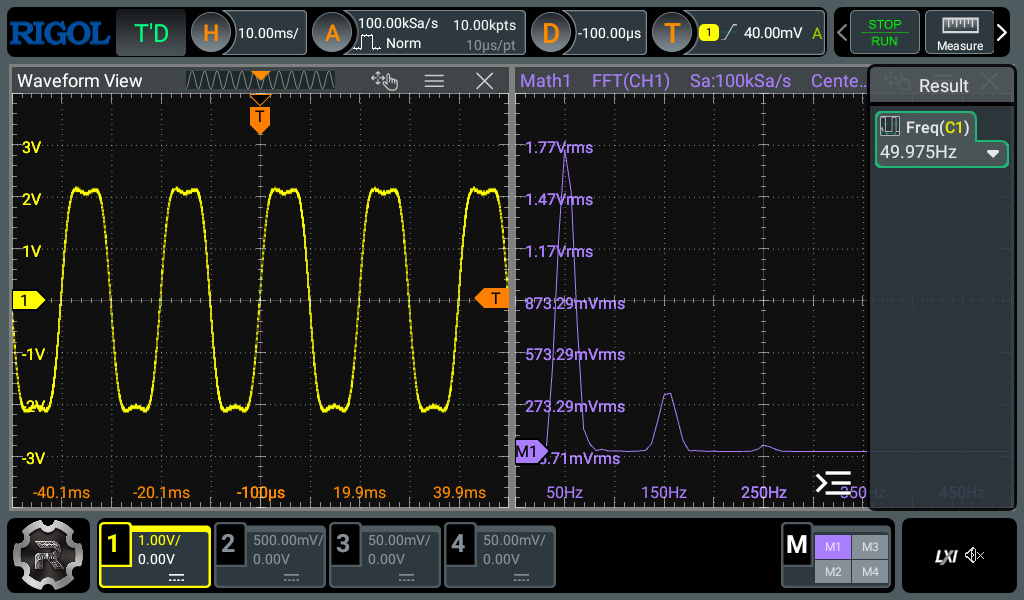

รูป: การวัดคลื่นสัญญาณในโหมด Y-T พร้อมกับการแสดงผลในโหมด Math -> FFT

จากรูป FFT Spectrum จะเห็นได้ว่า ในช่วงความถี่ 50Hz, 150Hz และ 250Hz มีแอมพลิจูดมากกว่า 0V



---

ตัวอย่างโค้ด Python: Arbitrary Waveform Output#

โค้ดตัวอย่างนี้สาธิตการโปรแกรมให้ Rigol DG822 Pro ทำงานในโหมด Arb (Arbitrary) Waveform โดยโปรแกรมจะสร้างชุดข้อมูลตัวอย่างของรูปคลื่นขึ้นมาในหน่วยความจำของคอมพิวเตอร์ จากนั้นอัปโหลดข้อมูลดังกล่าวไปเก็บไว้ในหน่วยความจำภายในของอุปกรณ์ในรูปแบบไฟล์ .arb

ในตัวอย่างนี้ใช้คำสั่ง :MMEM:TRAC:ARB:DATA:DAC สำหรับส่งข้อมูลตัวอย่างของรูปคลื่นแบบ DAC Code โดยจะต้องมีการสร้างไฟล์ .arb เก็บไว้ในหน่วยความจำภายในเครื่องกำเนิดสัญญาณ จากนั้นจึงโหลดไฟล์ดังกล่าวเข้าสู่โหมด Advanced Arb ด้วยคำสั่ง :SOUR1:FUNC:SEQ:ARB:LOAD เพื่อสร้างสัญญาณเอาต์พุตช่องที่ 1

หลังจากโหลดรูปคลื่นแล้ว โปรแกรมจะกำหนดอัตรา Sample Rate แอมพลิจูด และ DC Offset ก่อนเปิดเอาต์พุตที่ช่อง CH1 เพื่อสร้างสัญญาณ Arbitrary Waveform ตามข้อมูลที่อัปโหลดไว้

ชุดข้อมูลที่ใช้สร้างไฟล์ .arb และมีจำนวนข้อมูลเท่ากับ 2,000 จะเป็นชุดของตัวเลขตัวอย่าง (Sample Data) ที่แทนค่าระดับแรงดันของรูปคลื่นในแต่ละช่วงเวลา โดยในตัวอย่างนี้ข้อมูลจะถูกเก็บในรูปของค่า 16-bit signed integer (หรือค่า DAC code) อยู่ในช่วง $-32767 \leq x < 32768$

ในโค้ดนี้ มีการสร้างและใช้ฟังก์ชัน make_harmonic_sum() เพื่อจะสร้างข้อมูลตัวอย่างของรูปคลื่นที่เกิดจากการรวมกันของ คลื่นไซน์พื้นฐาน (Fundamental) และ ฮาร์มอนิกอันดับ 3 (3rd harmonic) เป็นตัวอย่าง จากนั้นจึงสเกลให้อยู่ในช่วง [-1, +1] แล้วแปลงเป็นค่า DAC Code แบบ Signed 16-bit

ชุดข้อมูลจะใช้กับอัตรา Sample Rate = 1MSa/sec ดังนั้นถ้ามีจำนวนข้อมูล 2,000 สำหรับข้อมูลหนึ่งคาบ จะได้ความถี่ของสัญญาณเอาต์พุตเท่ากับ 1,000,000 / 2,000 = 500 Hz ดังนั้นจำนวนข้อมูลต่อหนึ่งคาบจึงส่งผลต่อความถี่ที่ได้ ในตัวอย่างนี้ สัญญาณเอาต์พุตจะถูกกำหนดให้มีแอมพลิจูด 3Vpp และมี DC Offset = 1.5V

"""
Rigol DG822 Pro - LXI / TCP Socket SCPI Communication

Loads a user-defined waveform into an internal-memory .arb file using
:MMEM:TRAC:ARB:DATA:DAC, then plays it back on CH1.

- Default SCPI raw socket port is 5025.

"""

import socket
import time
import numpy as np

DG822_IP       = "10.42.0.166"
DG822_PORT     = 5025
SOCKET_TIMEOUT = 10.0

ARB_FILE = r"INT:\\USERWAVE.arb"
NPTS = 2000                # Number of samples in total
CHUNK_SAMPLES = 500        # Number of samples per chunk
PLAY_SRATE    = 1_000_000  # 1 MSa/s
PLAY_VPP      = 3.0        # 3 Vpp
PLAY_OFFSET   = 1.5        # 1.5 Vdc

sock = None

def make_harmonic_sum(n, k1=1, k2=3, a1=1.0, a2=0.4, phase2=0.0):
    """Sum of two harmonic sines over an n-point buffer.

    k1 and k2 should be integers; k2 is typically an integer multiple of k1
    (k2 = m*k1 -> m-th harmonic of the fundamental).

    Returns int16 DAC codes in [-32767, +32767].
    """
    t = np.arange(n, dtype=np.float64) / n  # [0,1)
    fund = a1 * np.sin(2.0 * np.pi * k1 * t)
    harm = a2 * np.sin(2.0 * np.pi * k2 * t + phase2)
    y = fund + harm
    y /= np.max(np.abs(y))  # normalize to [-1, 1]
    return np.int16(np.round(y * 32767))

def make_waveform(n):
    """Default waveform: fundamental + 3rd harmonic at 40% amplitude."""
    return make_harmonic_sum(n, k1=1, k2=3, a1=1.0, a2=0.4)

def scpi_write(sock, cmd):
    if not cmd.endswith("\n"):
        cmd += "\n"
    sock.sendall(cmd.encode("ascii"))

def scpi_write_quiet(sock, cmd):
    if not cmd.endswith("\n"):
        cmd += "\n"
    sock.sendall(cmd.encode("ascii"))

def scpi_query(sock, cmd):
    scpi_write(sock, cmd)
    # Catalog replies can exceed one recv() and always end with newline.
    buf = b""
    while b"\n" not in buf:
        chunk = sock.recv(4096)
        if not chunk:
            break
        buf += chunk
    response = buf.decode(errors="replace").strip()
    print(f"RX: {response}")
    return response

def send_dac_chunks(sock, arb_path, samples, chunk):
    n = len(samples)
    i = 0
    while i < n:
        end_i = min(i + chunk, n)
        if i == 0 and end_i == n:
            flag = "END"
        elif i == 0:
            flag = "HEAD"
        elif end_i == n:
            flag = "END"
        else:
            flag = "CONT"
        csv = ",".join(str(int(v)) for v in samples[i:end_i])
        scpi_write_quiet(sock, f":MMEM:TRAC:ARB:DATA:DAC {arb_path},{flag},{csv}")
        print(f"TX: :MMEM:TRAC:ARB:DATA:DAC {arb_path},{flag},"
              f"<{end_i - i} samples> #{i}")
        i = end_i
        time.sleep(0.5)

try:
    print("Connecting to DG822 Pro...")
    sock = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
    sock.settimeout(SOCKET_TIMEOUT)
    sock.connect((DG822_IP, DG822_PORT))
    print("Connected.")

    scpi_query(sock, "*IDN?")
    scpi_write(sock, "*CLS")
    scpi_write(sock, "*RST")
    time.sleep(1.0)

    # Build the user-defined waveform and upload it as a .arb file.
    samples = make_waveform(NPTS)
    print(f"\nUploading {len(samples)} samples to {ARB_FILE} ...")
    send_dac_chunks(sock, ARB_FILE, samples, CHUNK_SAMPLES)
    scpi_query(sock, "*OPC?")  # block until write completes
    scpi_query(sock, ":SYST:ERR?")

    # Enable Advanced Arb mode on CH1, then load the .arb file.
    scpi_write(sock, ":SOUR1:FUNC:SEQ:ARB:STAT ON")
    scpi_query(sock, "*OPC?")
    scpi_write(sock, f":SOUR1:FUNC:SEQ:ARB:LOAD {ARB_FILE}")
    scpi_query(sock, "*OPC?")
    scpi_query(sock, ":SYST:ERR?")
    time.sleep(1.0)

    # Configure playback and enable output.
    scpi_write(sock, f":SOUR1:FUNC:SEQ:ARB:SRAT {PLAY_SRATE}")
    scpi_write(sock, ":SOUR1:FUNC:SEQ:ARB:FILT NORM")
    scpi_write(sock, f":SOUR1:VOLT {PLAY_VPP}")
    scpi_write(sock, f":SOUR1:VOLT:OFFS {PLAY_OFFSET}")
    scpi_write(sock, ":OUTP1 ON")
    scpi_query(sock, ":SYST:ERR?")
    print("\nCH1 enabled with user-defined Arb waveform.")

except Exception as e:
    print(f"\nERROR: {e}")

finally:
    try:
        if sock is not None:
            # Close the TCP socket
            sock.close()

    except Exception:
        pass
    print("Socket closed.")

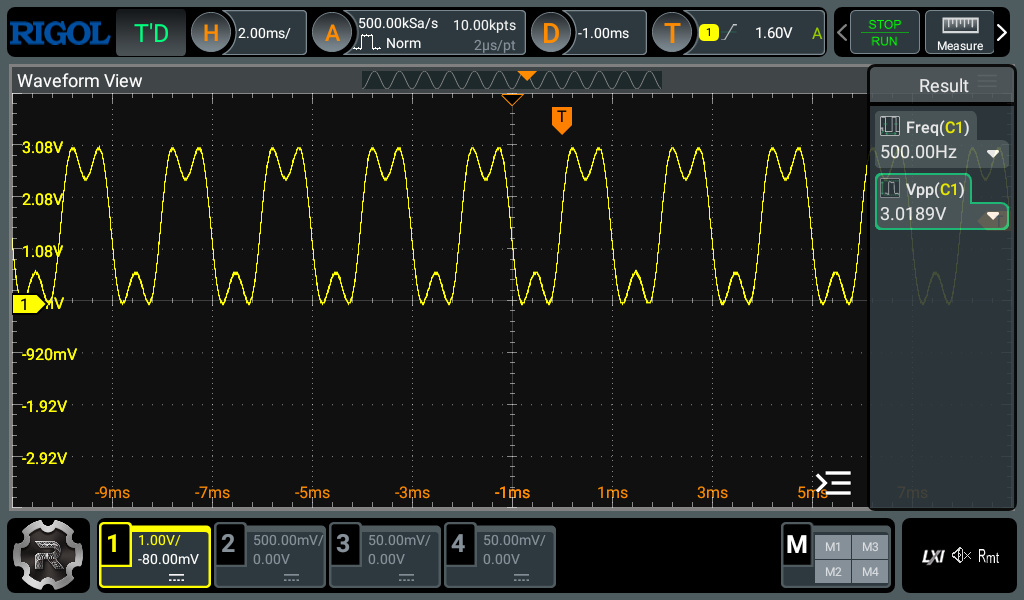

รูป: การวัดคลื่นสัญญาณเอาต์พุตด้วยออสซิลโลสโคป

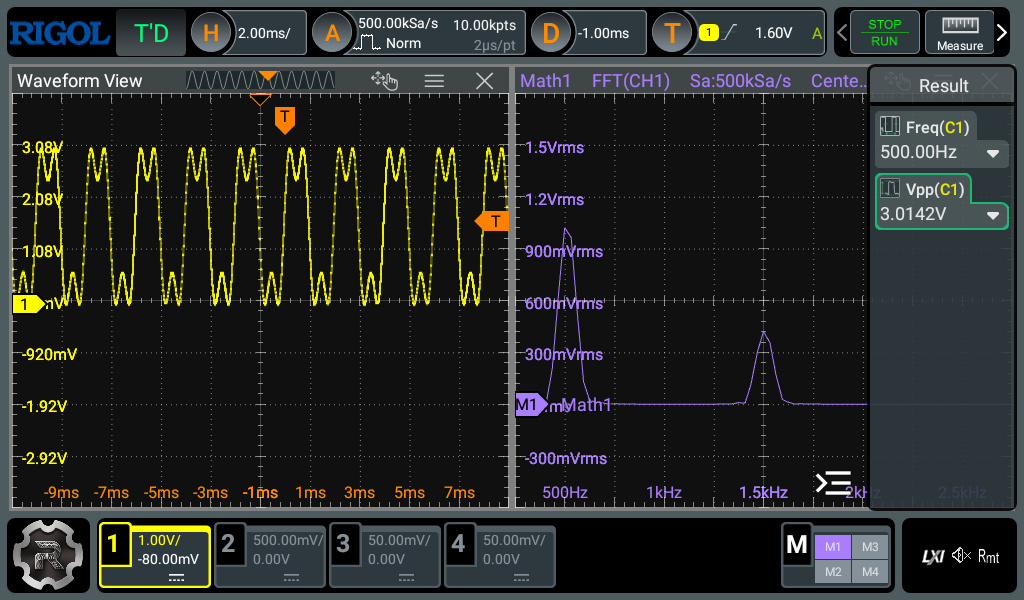

รูป: การวัดคลื่นสัญญาณในโหมด Math -> FFT



---

▷ กล่าวสรุป#

บทความนี้สาธิตการเขียนโค้ด Python เพื่อเชื่อมต่อกับ DG822 Pro Waveform Generator ผ่านทางเครือข่าย LAN และใช้คำสั่ง SCPI เช่น การตั้งค่าและสร้างสัญญาณเอาต์พุต

---

This work is licensed under a Creative Commons Attribution-ShareAlike 4.0 International License.

Created: 2026-05-24 | Last Updated: 2026-05-24
