ตัวอย่างการเขียนโค้ด MicroPython สำหรับบอร์ด Espressif ESP32 (ตอนที่ 3)#

Keywords: Python 3, MicroPython, Espressif SoCs, ESP32 / ESP32-S3, Thonny IDE, Arduino Lab for MicroPython, Wokwi

▷ Example 21: Using ESP32 Timer for an Interrupt-driven Task#

การใช้งานวงจร Hardware Timer ของ ESP32 ใน MicroPython จะเกี่ยวข้องกับคลาส machine.Timer สำหรับการทำงานตามระยะเวลาที่ตั้งไว้ เมื่อครบกำหนดเวลา ฟังก์ชันประเภท Callback (Interrupt Handler) ที่เกี่ยวข้องจะถูกเรียกใช้งาน

Timer มีโหมดหลัก 2 แบบ คือ

  • Timer.ONE_SHOT - ทำงานเพียงครั้งเดียวเมื่อครบเวลาที่กำหนด
  • Timer.PERIODIC - ทำงานซ้ำเป็นรอบ ๆ ตามคาบเวลาที่ตั้งไว้

การกำหนดช่วงเวลาสามารถทำได้ 2 วิธี คือ

  • กำหนดคาบเวลา (period หน่วยเป็นมิลลิวินาที) หรือ
  • กำหนดความถี่ (freq หน่วยเป็น Hz)

ชิป ESP32 ปกติจะมี Hardware Timers อยู่ 4 ชุด (หมายเลข id: 0–3) ให้ใช้งาน แต่จำนวนนี้ อาจแตกต่างกันในรุ่นย่อยของชิป เช่น

  • ESP32 / ESP32S2 / ESP3S3: 4
  • ESP32C4 / ESP32C6 / ESP32H4: 2

ตัวอย่างนี้สาธิตการเปิดใช้งาน ESP32 Timer โดยเลือกใช้ Timer 0 ในโหมด Periodic และใช้ความถี่ค่อนข้างสูง เช่น 10kHz (กำหนดค่าโดยใช้ตัวแปร TIMER_FREQ_HZ) เมื่อนับเวลาได้ตามที่กำหนดไว้ จะเกิดอินเทอร์รัพท์ และเรียกให้ฟังก์ชัน Callback ทำงาน (ในโค้ดตัวอย่างคือ ฟังก์ชัน toggle_led) เช่น ให้สลับสถานะลอจิกของ GPIO หนึ่งขา (เช่น GPIO-11) เมื่อนำไปทดลองกับบอร์ด ESP32 จริง จะใช้ออสซิลโลสโคปวัดสัญญาณเอาต์พุตที่ขา GPIO เพื่อดูผลการตอบสนองจากการทำงาน

from machine import Pin, Timer
import time

TIMER_FREQ_HZ = 10_000 # Set the timer frequency (use a high value)

led = Pin(11, Pin.OUT) # Configure a GPIO pin for output

# Define a callback function for timer
def toggle_led(timer):
    led.toggle() # Toggle the LED

# Create a hardware timer (ESP32 timer 0)
tim = Timer(0)

# Start the timer in periodic mode
tim.init(freq=TIMER_FREQ_HZ, mode=Timer.PERIODIC, callback=toggle_led)

try:
    while True:
        time.sleep(1.0)
except KeyboardInterrupt:
    print("Terminated...")
finally:
    tim.deinit() # Stop the timer

ตัวอย่างการวัดสัญญาณเอาต์พุตด้วยอุปกรณ์ USB Logic Analyzer มีดังนี้

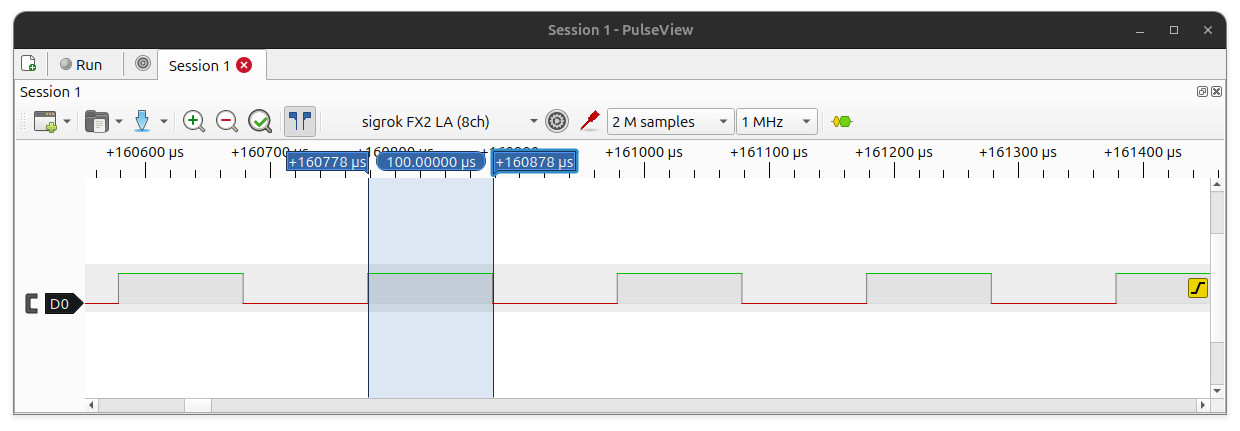

รูป: การวัดสัญญาณเอาต์พุต เมื่อใช้ความถี่สำหรับ Timer เท่ากับ 10 kHz ซึ่งจะต้องมีระยะเวลาในการสลับสถานะลอจิกแต่ละครั้งเท่ากับ 100 usec

แต่ถ้าใช้ความถี่สูงขึ้น ระยะเวลาของแต่ละช่วงของสัญญาณพัลส์ จะเริ่มมีความผิดพลาดจากค่าที่ต้องการ หรือถ้าความถี่สูงเกินไป จะทำให้ฟังก์ชัน Callback ตอบสนองและทำงานไม่ทันอัตราการเกิดอินเทอร์รัพท์จากวงจร Timer ดังนั้นในการใช้ Hardware Timer ของ ESP32 จะต้องคำนึงข้อจำกัดของความถี่ด้วย



▷ Example 22: Using ESP32 Timer in One-Shot and Periodic Modes#

ตัวอย่างนี้สาธิตการเปิดใช้งานวงจร ESP32 Hardware Timer โดยเริ่มต้นจะทำงานในโหมด One-Shot (เช่น กำหนดระยะเวลาไว้ 1000 msec) และเมื่อครบระยะเวลาดังกล่าว ฟังก์ชัน oneshot_cb(...) จะทำงานหนึ่งครั้งแล้ว มีการปรับโหมดการทำงานใหม่เป็น Periodic

ฟังก์ชัน Callback ที่เกี่ยวข้องคือ periodic_cb() ในแต่ละครั้งที่ทำงาน จะมีการสลับสถานะลอจิกที่ขา GPIO สำหรับ LED หนึ่งครั้ง และมีการเพิ่มคาบเวลา เริ่มต้นที่ 10 msec เป็นสองเท่า ไปจนกว่าคาบเวลาจะมากกว่า 200 msec จึงจะหยุดการทำงานของ Timer

from machine import Pin, Timer
import time

led = Pin(11, Pin.OUT, value=0) # Configure a GPIO pin for LED output
time.sleep_ms(100)
tim = Timer(0)           # Create a Timer object (ID = 0)
timer_period = 10        # Initial timer period in ms

# Callback for the timer in periodic mode
def periodic_cb(timer):
    global timer_period
    led.toggle()           # Toggle the LED state
    timer_period += 10     # Increment the timer period

    # Reinitialize the timer with the new period
    timer.init(period=timer_period, mode=Timer.PERIODIC,
               callback=periodic_cb)
    if timer_period > 200:
        timer.deinit()     # Stop the timer if period exceeds 200 ms

# Callback for the timer in one-shot mode
def oneshot_cb(timer):
    global timer_period
    led.on()  # Turn on the LED when one-shot fires
    # Restart the timer in periodic mode
    timer.init(period=timer_period, mode=Timer.PERIODIC,
               callback=periodic_cb)

led.on()  # Turn the LED in before starting the timer

# Start the timer in one-shot mode (fires after 1000 ms)
tim.init(period=1000, mode=Timer.ONE_SHOT, callback=oneshot_cb)

try:
    while True:
        time.sleep(1)  # Main loop does nothing, timer runs in background
except KeyboardInterrupt:
    tim.deinit()       # Stop the timer on Ctrl+C
    print("Terminated..")

ตัวอย่างการวัดสัญญาณเอาต์พุตด้วยอุปกรณ์ USB Logic Analyzer มีดังนี้

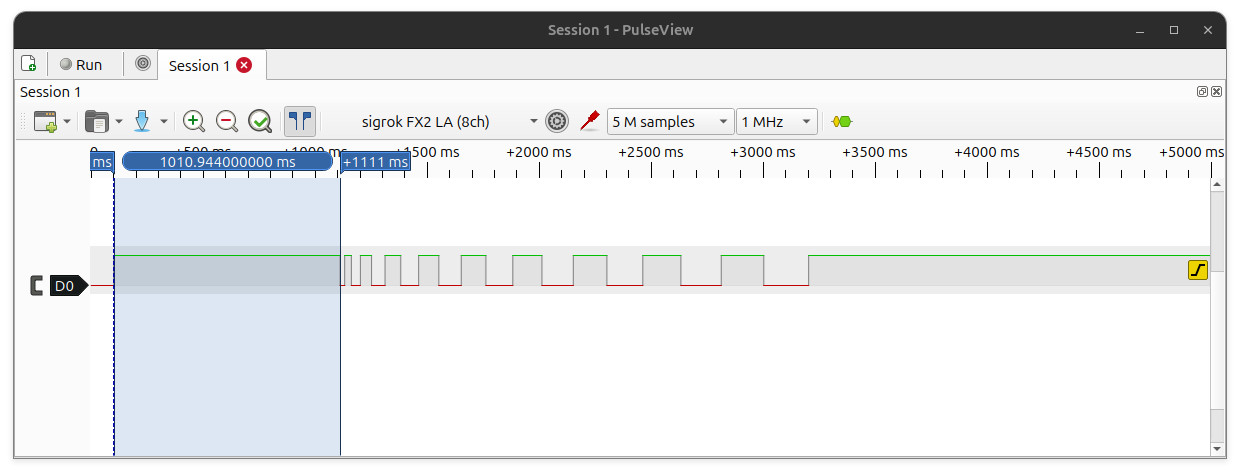

รูป: สัญญาณเอาต์พุต ซึ่งจะเห็นได้ว่า มีการสลับสถานะลอจิกของสัญญาณ ช่วงแรกกว้างประมาณ 1000msec ซึ่งเกิดจากการทำงานในโหมด One-Shot ในช่วงถัดไป มีความกว้างของพัลส์ที่เกิดขึ้นไม่คงที่ (เพิ่มขึ้นตามลำดับ) ซึ่งเป็นผลจากการทำงานของ Timer ในโหมด Periodic ตามรูปแบบที่กำหนดไว้



▷ Example 23: Multi-Pin I/O Toggle Using Multiple ESP32 Timers#

ตัวอย่างถัดไปเป็นการเปิดใช้งาน ESP32 Timers จำนวน 4 ชุด พร้อมกัน มีคาบเวลาเท่ากับ 10 msec (หรือ 100Hz) เหมือนกัน โดยแต่ละชุด จะให้มีฟังก์ชันทำงานเป็นคาบเวลา (Periodic Timer Mode) และทำหน้าที่สลับสถานะลอจิกของขา GPIO ที่เกี่ยวข้อง ในตัวอย่างนี้ มีการหน่วงเวลาก่อนเริ่มต้นการทำงานของวงจร Timer แต่ละชุด เช่น 5 msec ตามลำดับ

#-------------------------------------------------------------------------
# This example demonstrates how to use multiple ESP32 hardware timers to
# toggle four GPIO pins independently at a fixed rate.
# Each pin is assigned its own periodic timer callback, with a small
# start delay (e.g. 5msec) between timers to offset their toggle phases.
# The main loop remains idle while the timers handle all I/O toggling
# in the background.
#-------------------------------------------------------------------------
from machine import Pin, Timer
import time

# List of GPIO pin numbers to use
gpio_nums = [11, 12, 13, 14]

# Create Pin objects for each GPIO and set as output
pins = [Pin(gpio, mode=Pin.OUT, value=0) for gpio in gpio_nums]
time.sleep_ms(100)

# Factory function to create a timer callback for a specific pin
def make_timer_callback(pin):
    def _callback(timer):
        pin.toggle()  # Toggle pin state (HIGH ↔ LOW)
    return _callback  # Return the callback function

# List to store Timer objects
timers = []

# Create Timer objects (one per pin)
for i in range(len(pins)):
    timers.append(Timer(i))  # Create a Timer object first

extra_start_delay_ms = 5

# Initialize and start each timer
for i, timer in enumerate(timers):
    timer.init(
        period=10,                # Timer period in milliseconds
        mode=Timer.PERIODIC,      # Periodic mode
        callback=make_timer_callback(pins[i])  # Toggle the corresponding pin
    )
    time.sleep_ms( extra_start_delay_ms)

try:
    while True:
        time.sleep(1)  # Main loop does nothing, timers run in background
except KeyboardInterrupt:
    # Stop all timers on Ctrl+C
    for tim in timers:
        tim.deinit()
    print("Terminated...")

ตัวอย่างการวัดสัญญาณเอาต์พุตด้วยอุปกรณ์ USB Logic Analyzer มีดังนี้

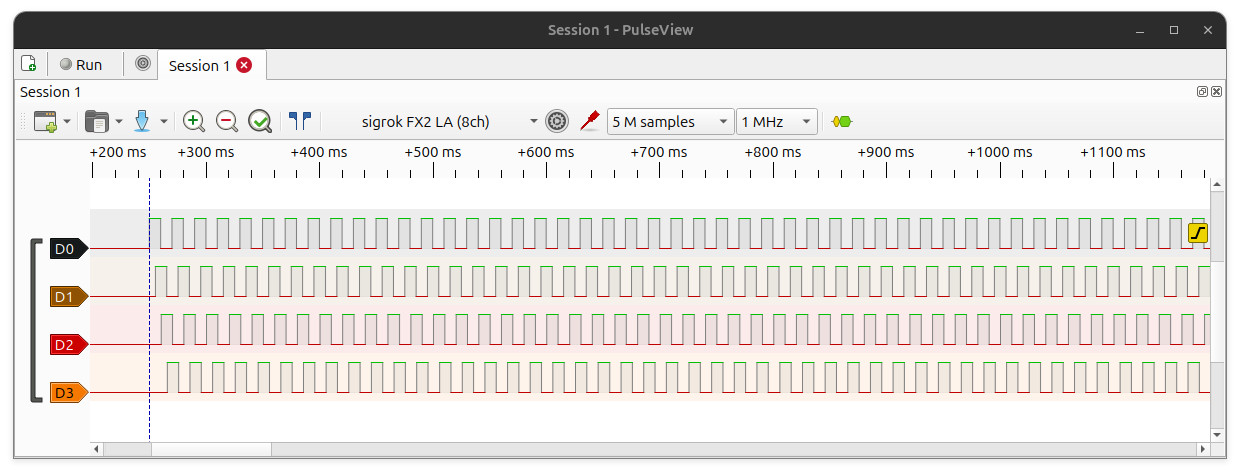

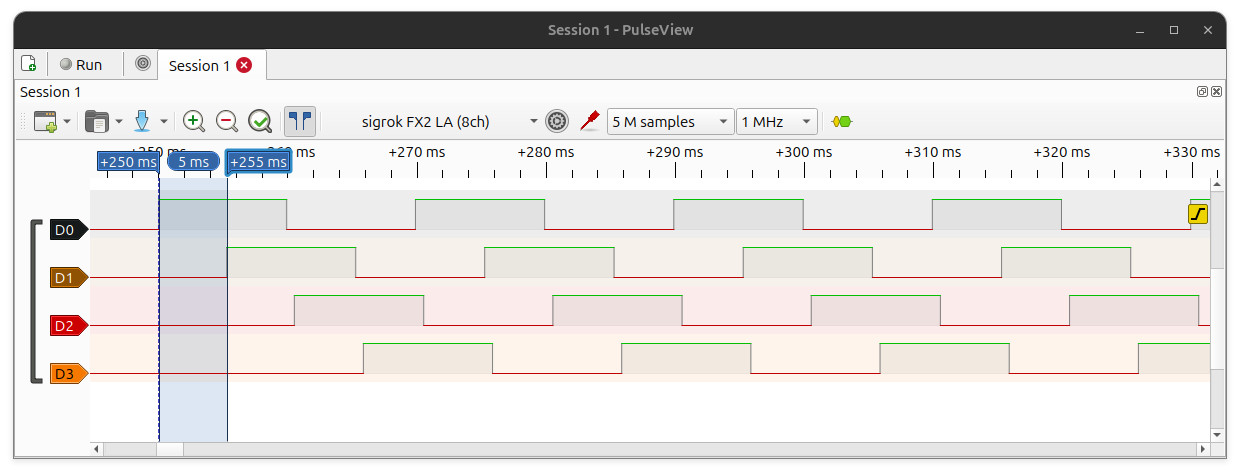

รูป: สัญญาณเอาต์พุตจากขา GPIO จำนวน 4 สัญญาณ ที่มีลักษณะเหมือนกัน (ความถี่เท่ากัน และมีค่า Duty Cycle = 50%) แต่มีความต่างเฟสของแต่ละสัญญาณตามลำดับ (เกิดจากการเลื่อนเวลาแต่ละสัญญาณประมาณ 5msec)



▷ Example 24: Software Timer for Periodic Tasks#

ถัดไปเป็นตัวอย่างการสร้างคลาส (ชื่อ SoftwareTimer) สำหรับ MicroPython เพื่อใช้งาน ESP32 Hardware Timer จำนวน 1 วงจร และรองรับการเพิ่มฟังก์ชัน เพื่อให้สามารถเรียกฟังก์ชันเหล่านั้นให้ทำงานตามคาบเวลาที่กำหนดไว้ได้ (ความละเอียดของคาบเวลาเท่ากับ 1 msec) ในเชิงเปรียบเทียบ ตัวอย่างที่แล้วมีการใช้ ESP32 Hardware Timer จำนวน 4 วงจรพร้อมกัน

โค้ดนี้สาธิตการสร้างฟังก์ชันเพื่อนำไปใช้กับ Software Timer และให้ทำหน้าที่สลับสถานะลอจิกของขา GPIO มีจำนวน 4 ขา และมีคาบเวลาแตกต่างกัน (มีคาบเวลาเท่ากับ 100, 200, 300 และ 400 มิลลิวินาที ตามลำดับ)

from machine import Pin, Timer
import time

class SoftwareTimer:
    def __init__(self, id=0):
        self.tasks = []          # Store task info
        self._timer = Timer(id)  # Use one hardware timer
        self._tick_ms = 1        # 1 ms resolution

    def add_task(self, callback, task_id, interval_ms, args=(), kwargs={}):
        """
        Add a task with optional arguments for the callback.
        """
        self.tasks.append({
            "id": task_id,            # Unique task ID
            "callback": callback,
            "interval": interval_ms,
            "elapsed": 0,
            "args": args,             # Arguments to pass to callback
            "kwargs": kwargs
        })

    def get_task_info(self, task_id):
        """Return task dictionary by ID."""
        for task in self.tasks:
            if task["id"] == task_id:
                return task
        return None

    def start(self):
        """Start the hardware timer ticking every 1 ms."""
        self._timer.init(period=self._tick_ms,
                         mode=Timer.PERIODIC,
                         callback=self._tick)

    def stop(self):
        """Stop the hardware timer."""
        self._timer.deinit()

    def _tick(self, t):
        """Internal tick function called every 1 ms."""
        for task in self.tasks:
            task["elapsed"] += self._tick_ms
            if task["elapsed"] >= task["interval"]:
                try:
                    # Call the callback with stored arguments
                    task["callback"](*task["args"], **task["kwargs"])
                except Exception as e:
                    print("Error in task:", e)
                task["elapsed"] = 0  # Reset elapsed time

# List of GPIO pin numbers to use
gpio_nums = [11, 12, 13, 14]

# Create Pin objects for each GPIO and set as output
pins = [Pin(gpio, mode=Pin.OUT, value=0) for gpio in gpio_nums]

# Define a task callback
def task_callback(task_id, pin):
    pin.toggle() # Toggle the LED pin
    print(f"Task id={task_id} active")

# Create a SoftwareTimer object
stm = SoftwareTimer()
for id in range(len(pins)):
    # Add a task to the software timer
    stm.add_task(task_callback, task_id=id,
                 interval_ms=100*(id+1),
                 args=(id,pins[id]))
stm.start() # Start the software timer
try:
    while True:
        time.sleep(1)
except KeyboardInterrupt:
    stm.stop()
    print("Terminated...")

ตัวอย่างการวัดสัญญาณเอาต์พุตด้วยอุปกรณ์ USB Logic Analyzer มีดังนี้

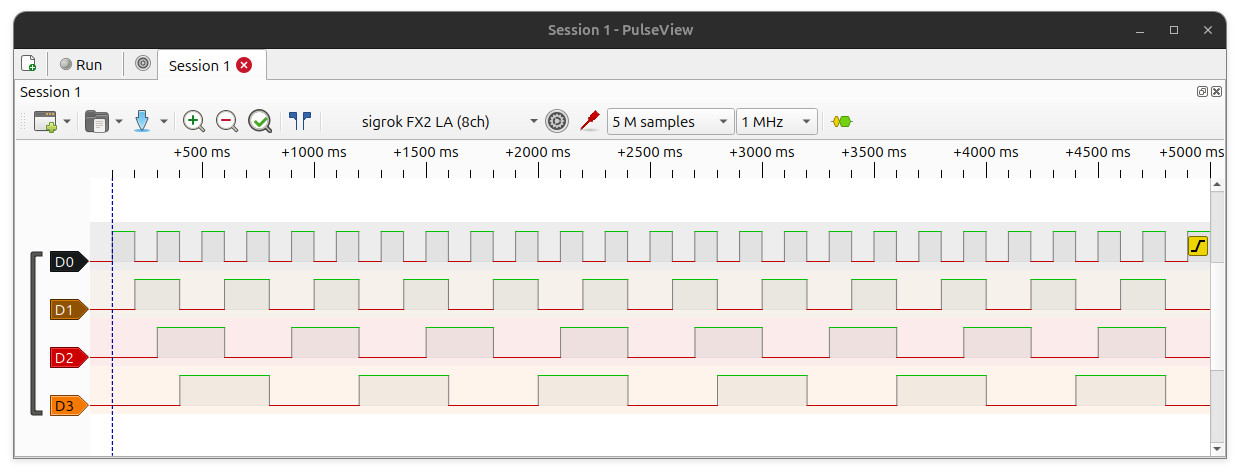

รูป: สัญญาณเอาต์พุตของขา GPIO ที่มีคาบเวลาแตกต่างกัน เป็นจำนวนเท่าของ 100 msec



▷ Example 25: Push Button Interrupt with Deferred Execution#

โค้ดตัวอย่างนี้ใช้อินเทอร์รัพท์ (GPIO Interrupt) ของ ESP32 ในการตรวจจับการกดปุ่ม และตรวจสอบเวลาระหว่างการกดแต่ละครั้ง เพื่อป้องกันการตรวจจับซ้ำที่เกิดการกระเด้งของปุ่มกด (Mechanical Bounce)

เมื่อพบว่า มีการกดปุ่ม จึงใช้ micropython.schedule() จึงส่งต่อการทำงานของฟังก์ชันที่เกี่ยวข้อง เช่น การสลับสถานะ LED เพื่อให้ Main Thread ทำงาน แทนการทำงานใน ISR โดยตรง ซึ่งเป็นแนวทางที่ทำให้ ISR ใช้เวลาในสั้น และไม่บล็อกการทำงานอื่นของระบบ

#-------------------------------------------------------------------------
# This example shows how to use an ESP32 hardware interrupt to detect
# a push button press, apply software debounce, and safely execute
# the associated task outside the interrupt context.
# The micropython.schedule() function is used to defer the LED toggle
# function, passing arguments from the ISR to the main thread.
#------------------------------------------------------------------------
from machine import Pin
import micropython
import time

led = Pin(21, Pin.OUT, value=0) # Configure LED output pin

# Function to be called outside ISR
def handle_button_press(args):
    pin, value = args
    print(f"Button pressed! LED {'on' if value else 'off'}")
    pin.value(value)

state = 0
last_press_ms = 0  # keep last press time (in msec)
DEBOUNCE_MS = 50

# IRQ handler (ISR) with debounce
def button_isr(pin):
    global state, led, last_press_ms
    now = time.ticks_ms()
    if time.ticks_diff(now, last_press_ms) > DEBOUNCE_MS:
        last_press_ms = now
        state = not state
        # Schedule function to run outside ISR with arguments
        micropython.schedule(handle_button_press, (led, state))

# Configure push button (active-low with pull-up)
button = Pin(1, Pin.IN, Pin.PULL_UP)
button.irq(trigger=Pin.IRQ_FALLING, handler=button_isr)

print("\n\nPress the button...")
try:
    while True:
        time.sleep(1)
except KeyboardInterrupt:
    print("Terminated...")

ตัวอย่างการวัดสัญญาณเอาต์พุตด้วยอุปกรณ์ USB Logic Analyzer มีดังนี้

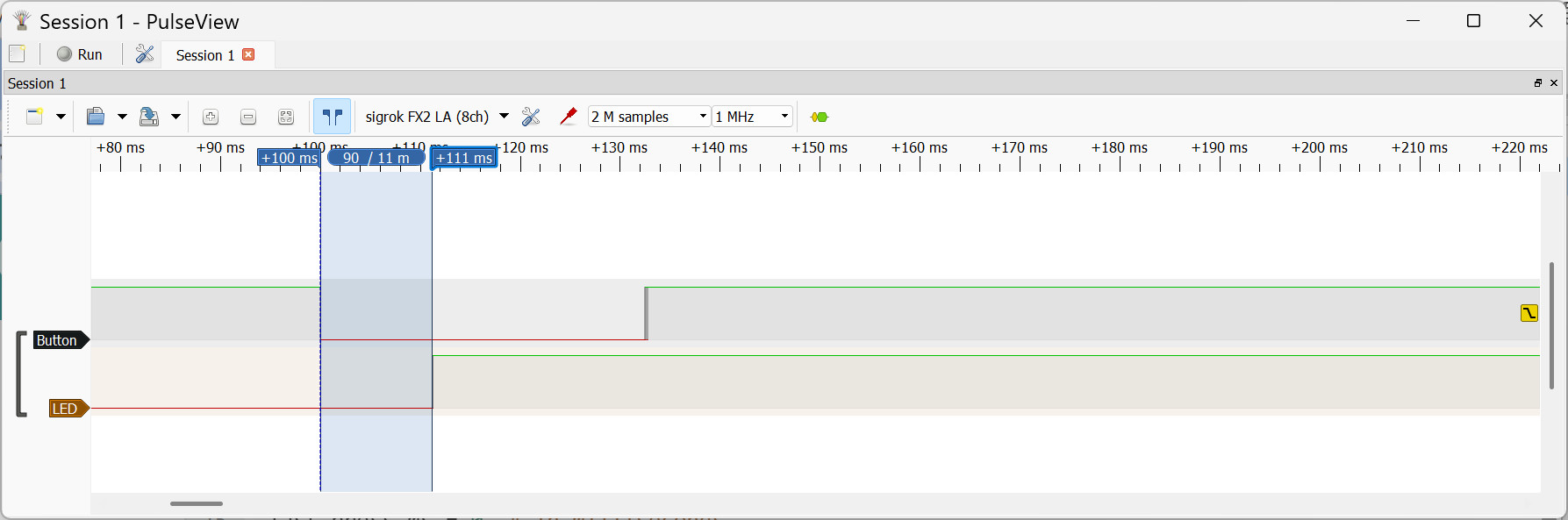

รูป: สัญญาณ Button และ LED เมื่อมีการกดปุ่มแล้วปล่อยหนึ่งครั้ง

จากรูปสัญญาณตัวอย่าง ระยะเวลาตอบสนอง เมื่อมีการกดปุ่ม วัดได้ประมาณ 11 msec ที่ส่งผลให้ LED เปลี่ยนสถานะลอจิกตามมา



▷ Example 26: Event-Driven LED Toggle Using Push Button Interrupt#

โค้ดตัวอย่างนี้สาธิตการใช้อินเทอร์รัพท์ (Interrupt) ของ GPIO เพื่อตรวจจับการกดปุ่ม และกำหนดให้ฟังก์ชัน ISR ส่งสัญญาณไปยัง Main Thread โดยใช้ uasyncio.Event เพื่อสลับสถานะ LED เมื่อมีการกดปุ่มแต่ละครั้ง

#-------------------------------------------------------------------------
# This example shows an event-driven approach to handle a push button.
# A hardware interrupt (ISR) detects the button press and applies
# a software debounce. The ISR signals the main async. task via
# a uasyncio.Event, which toggles the LED state.
# This keeps the ISR short and non-blocking, while the main task
# reacts promptly to button presses.
#-------------------------------------------------------------------------

from machine import Pin
import uasyncio as asyncio
import time

led = Pin(21, Pin.OUT, value=0)  # Configure GPIO21 as output for LED,
button_event = asyncio.Event()   # Create an asyncio Event to signal button presses
state = 0                        # Store the current LED state
last_press_ms = 0                # Timestamp of last button press (for debounce)
DEBOUNCE_MS = 50                 # Debounce period in milliseconds

# ISR for the push button
def button_isr(pin):
    global state, last_press_ms
    now = time.ticks_ms()             # Get current time in milliseconds
    # Check if enough time has passed since last press
    if time.ticks_diff(now, last_press_ms) > DEBOUNCE_MS:
        last_press_ms = now           # Update last press timestamp
        state = not state             # Toggle LED state
        button_event.set()            # Signal async task that button was pressed

# Async task to toggle LED when event occurs
async def led_task():
    global state
    while True:
        await button_event.wait()     # Wait for ISR to signal event
        button_event.clear()          # Clear event for next button press
        led.value(state)              # Update LED output

# Main async loop
async def main():
    asyncio.create_task(led_task())   # Start the LED task
    while True:
        await asyncio.sleep(0.1)      # Keep main loop alive, non-blocking

# Configure push button on GPIO1 (active-low with pull-up)
button = Pin(1, Pin.IN, Pin.PULL_UP)

# Attach ISR to button press
button.irq(trigger=Pin.IRQ_FALLING, handler=button_isr)

# Run the asyncio event loop
try:
    asyncio.run(main())
except KeyboardInterrupt:
    print("Terminated...")

ตัวอย่างการวัดสัญญาณเอาต์พุตด้วยอุปกรณ์ USB Logic Analyzer มีดังนี้

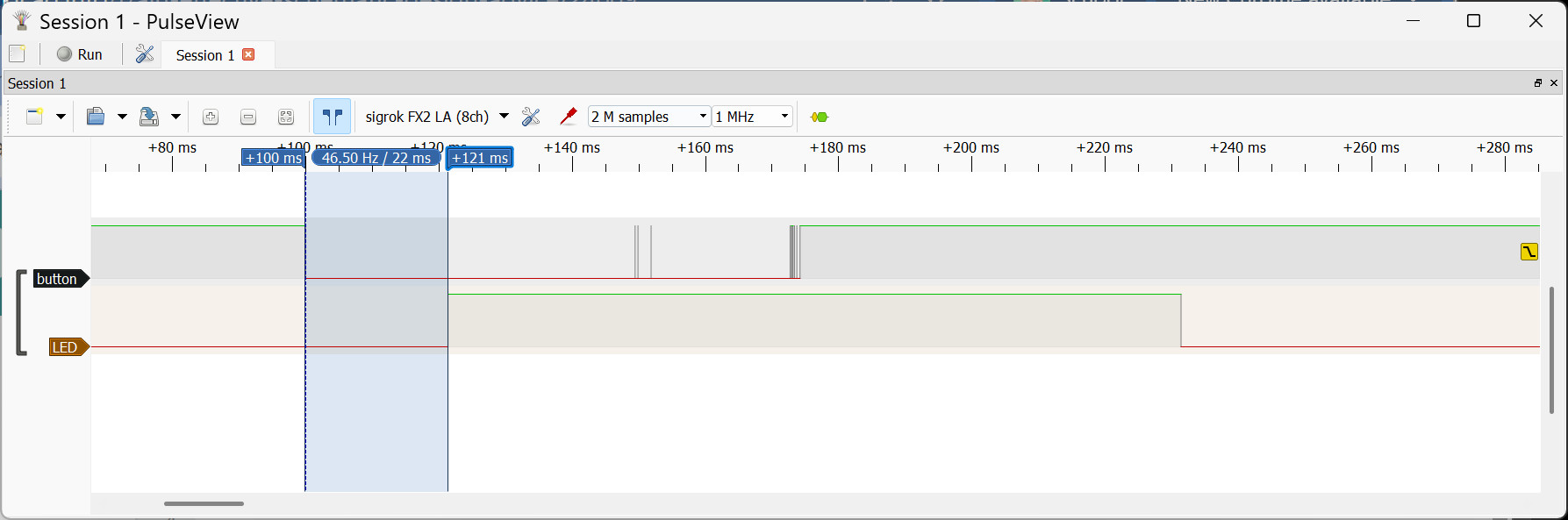

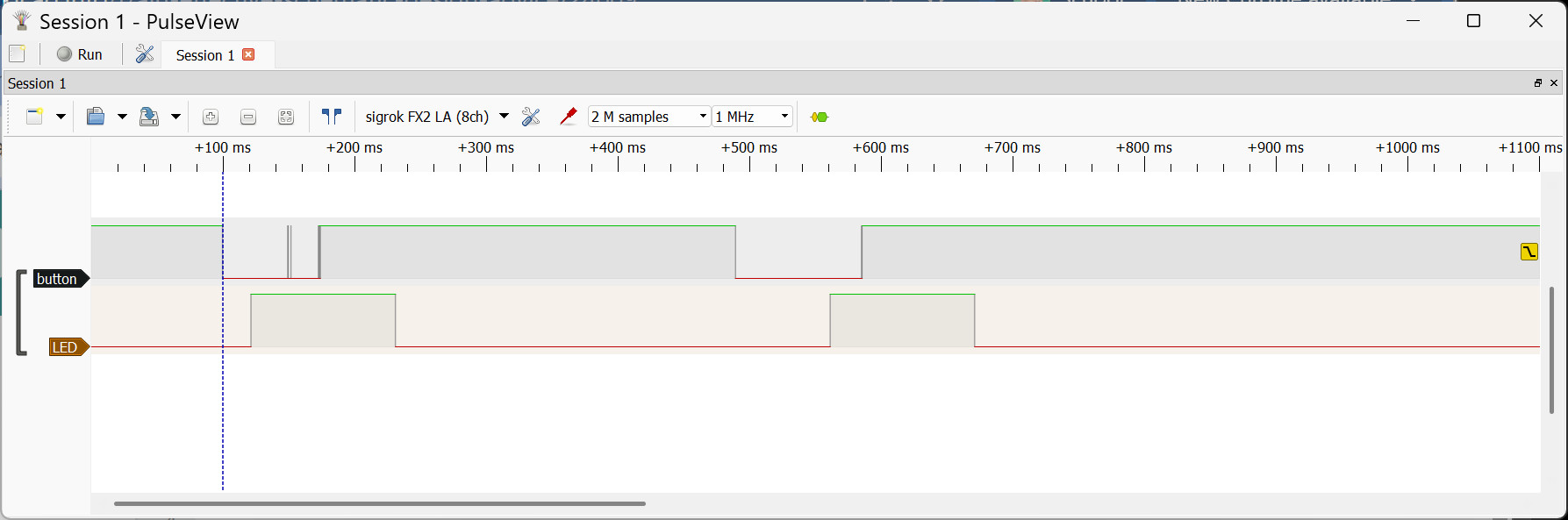

รูป: สัญญาณ Button และ LED เมื่อมีการกดปุ่มแล้วปล่อย 2 ครั้งถัดกัน

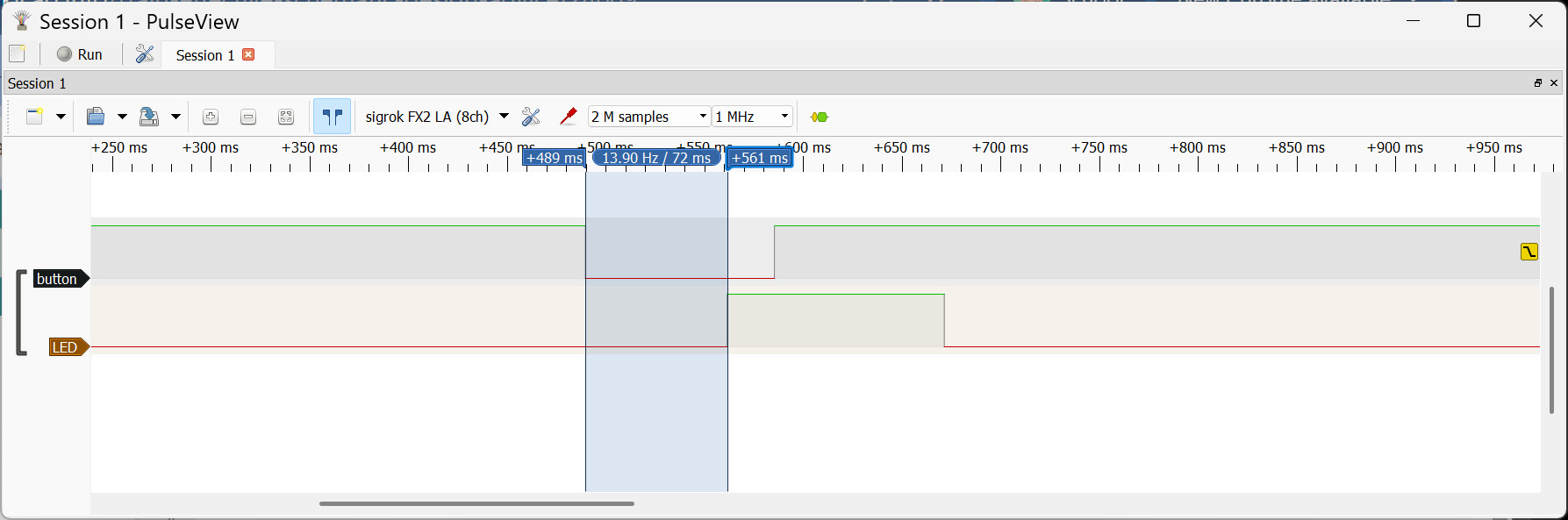

จากรูปสัญญาณตัวอย่าง ระยะเวลาตอบสนองวัดค่าได้ประมาณ 22 ~ 72 msec เมื่อมีการกดปุ่ม แล้วทำให้ LED เปลี่ยนสถานะลอจิก

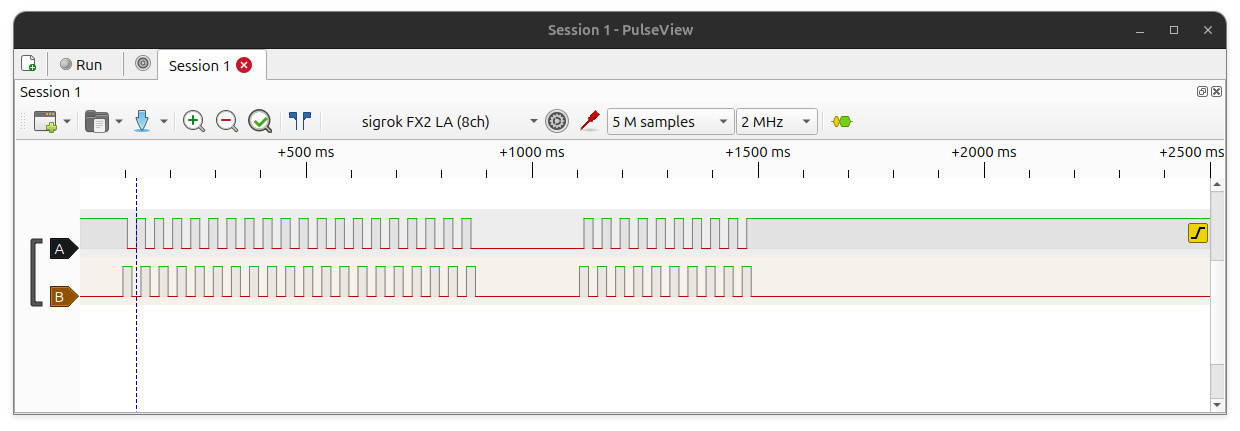

▷ Example 27: Quadrature Pulse Signal Generation with AsyncIO Delays#

ตัวอย่างถัดไปสาธิตการสร้างสัญญาณหนึ่งคู่ในรูปแบบที่เรียกว่า Quadrature Pulse Signal ซึ่งเป็นสัญญาณดิจิทัลที่มีสองสัญญาณ (เรียกว่า Channel A และ Channel B) พบเห็นได้เมื่อใช้อุปกรณ์ตรวจจับการหมุน เช่น Rotary Encoder เพื่อบอกทั้งความเร็วและทิศทางของการหมุน เช่น หมุนตามเข็มนาฬิกา (Clockwise: CW) หรือหมุนทวนเข็มนาฬิกา (Counter-clockwise: CCW) สัญญาณทั้งสองจะเฟสต่างกัน 90° (1/4 รอบคาบ) โดยประมาณ โดยที่ A จะ "นำ" (Lead) หรือ "ตาม" (Lag) B อยู่หนึ่งในสี่ของรอบสัญญาณ และเป็นคลื่นสี่เหลี่ยม (Rectangular Wave) ที่มีความถี่เท่ากัน

โค้ดตัวอย่างจะสร้างสัญญาณ A & B สำหรับจำลองการหมุนของ Rotary Encoder โดยมีการเว้นระยะห่างหรือต่างเฟส โดยใช้คำสั่ง asyncio.sleep_ms(...) มีการจำลองการหมุนในทิศทาง CW จำนวน 20 Steps เว้นระยะเวลา และหมุนกลับในทิศทาง CCW จำนวน 10 Steps แล้วทำซ้ำ

#-------------------------------------------------------------------------
# This example uses MicroPython’s uasyncio to generate simulated
# quadrature encoder signals on two GPIO pins (A and B).
# It defines sequences for the rotation direction: CW and CCW, toggling
# the pins in the correct phase relationship to emulate a rotary encoder.
#-------------------------------------------------------------------------
import uasyncio as asyncio
from machine import Pin

A, B = Pin(11, Pin.OUT), Pin(12, Pin.OUT)

async def send_encoder_pulses(steps, direction=1):
    # Quadrature sequence for CW rotation
    seq_cw  = [(1,0),(1,1),(0,1),(0,0)]
    # Quadrature sequence for CCW rotation
    seq_ccw = list(reversed(seq_cw))
    seq = seq_cw if direction > 0 else seq_ccw
    for _ in range(steps):
        for a, b in seq:
            A.value(a); B.value(b)
            await asyncio.sleep_ms(5) # delay for at least 5 msec

async def main():
    while True:
        await send_encoder_pulses(20, 1)  # 20 steps, CW
        await asyncio.sleep_ms(200)
        await send_encoder_pulses(10, -1) # 10 steps, CCW
        await asyncio.sleep(2)

asyncio.run(main())

ตัวอย่างการวัดสัญญาณเอาต์พุตด้วยอุปกรณ์ USB Logic Analyzer มีดังนี้

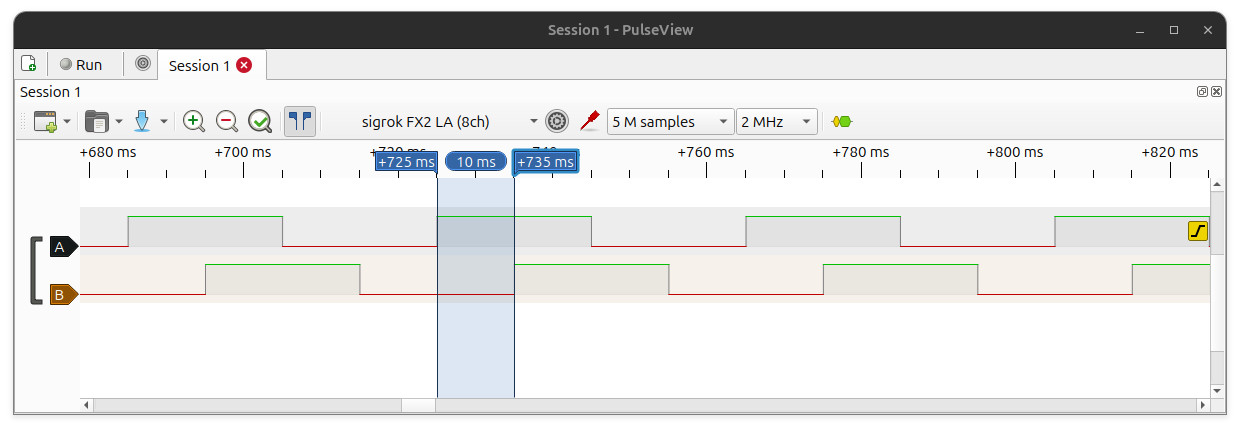

รูป: สัญญาณ A และ B

จากรูปคลื่นสัญญาณที่วัดได้ การใช้คำสั่ง asyncio.sleep_ms(5) เพื่อกำหนดระยะเวลาของ Step ทำให้เกิดความต่างเฟส ระหว่าง A และ B แต่วัดจริงได้ค่าประมาณ 10 msec



▷ Example 28: Generating Quadrature Pulse Signals Using Hardware Timer#

โค้ดตัวอย่างนี้สาธิตการใช้ Hardware Timer เพื่อสร้างสัญญาณ Quadrature Pulse (Channel A & B) สำหรับจำลองการหมุนของ Rotary Encoder สามารถกำหนดทิศทางหมุนได้ (CW หรือ CCW)

ฟังก์ชัน send_pulses() รับจำนวน Steps ความถี่ (Hz) และทิศทาง จากนั้นตั้งค่า Timer ให้ส่งลำดับสัญญาณพัลส์ ในฟังก์ชันหลัก จะสลับส่งสัญญาณ 10 Steps (500Hz, CW) แล้วหยุดช่วงเวลาสั้น ๆ จากนั้น หมุนกลับอีก 5 Steps (200Hz, CCW) ทำซ้ำต่อเนื่อง

from machine import Pin, Timer
import uasyncio as asyncio

A, B = Pin(11, Pin.OUT), Pin(12, Pin.OUT)
A.value(1), B.value(1)

seq_cw  = [(0,1), (0,0), (1,0), (1,1)]
seq_ccw = [(1,0), (0,0), (0,1), (1,1)]

step_count = 0
steps_target = 0
seq_idx = 0
done = False

def timer_callback(timer):
    global seq_idx, step_count, done
    global A, B
    values = seq[seq_idx]
    A.value(values[0]), B.value(values[1])
    step_count += 1
    if step_count >= steps_target:
        done = True
        timer.deinit()
        A.value(1), B.value(1)
    seq_idx = (seq_idx + 1) % 4

async def send_pulses(steps, rate_hz, direction=1):
    global seq, steps_target, step_count, seq_idx, done
    seq = seq_cw if direction > 0 else seq_ccw
    steps_target = 4*steps    # the number of steps multiplied by 4
    step_count = 0
    seq_idx = 0
    done = False
    Timer(0).init(freq=rate_hz * 4,
                  mode=Timer.PERIODIC,
                  callback=timer_callback)
    while not done:
        await asyncio.sleep_ms(1)  # yield control

async def main():
    while True:
        await send_pulses(10, 500, 1)   # Step rate 500Hz, 10 steps, CW
        await asyncio.sleep_ms(10)
        await send_pulses(5, 200, -1)   # Step rate 200Hz, 5 steps, CCW
        await asyncio.sleep(1)

try:
    asyncio.run(main())
except KeyboardInterrupt:
    print("Terminated...")

ตัวอย่างการวัดสัญญาณเอาต์พุตด้วยอุปกรณ์ USB Logic Analyzer มีดังนี้

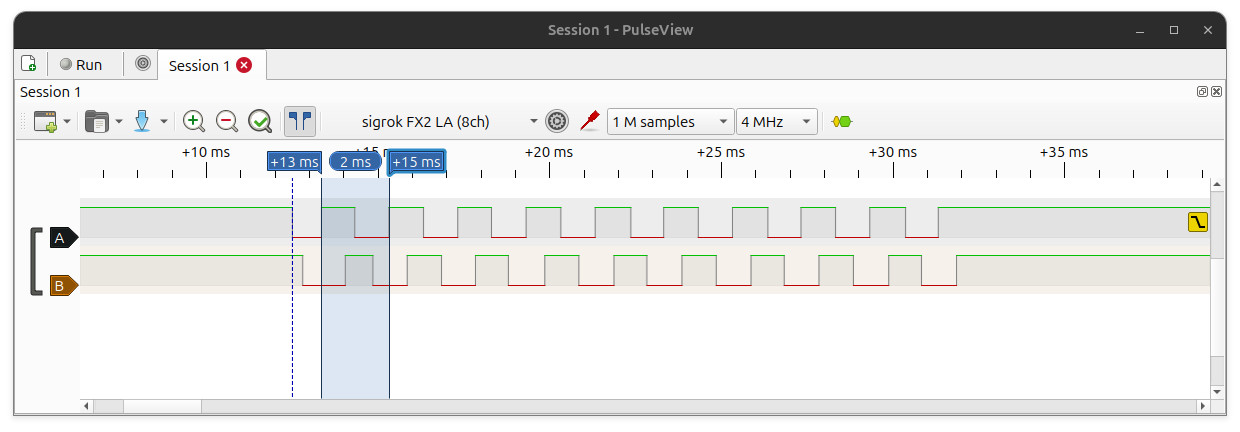

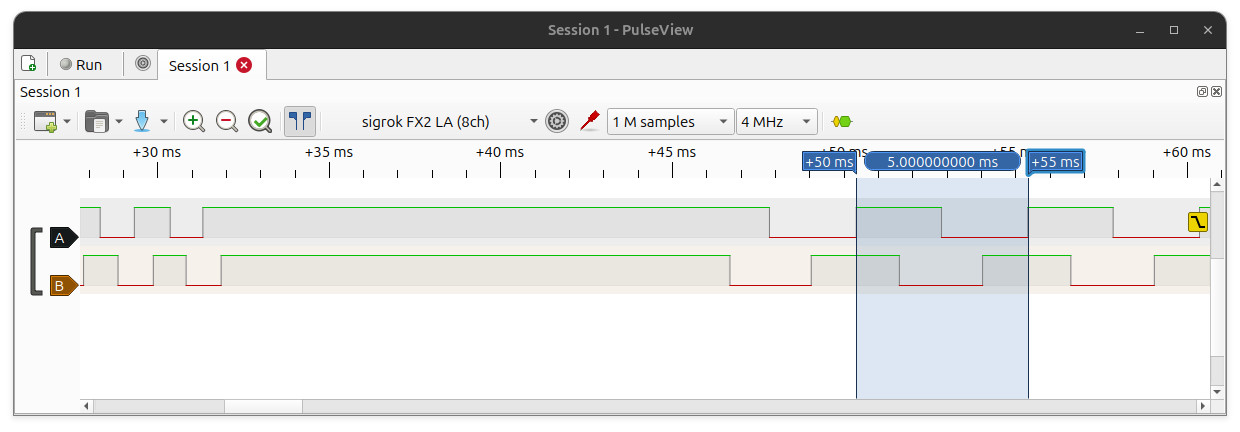

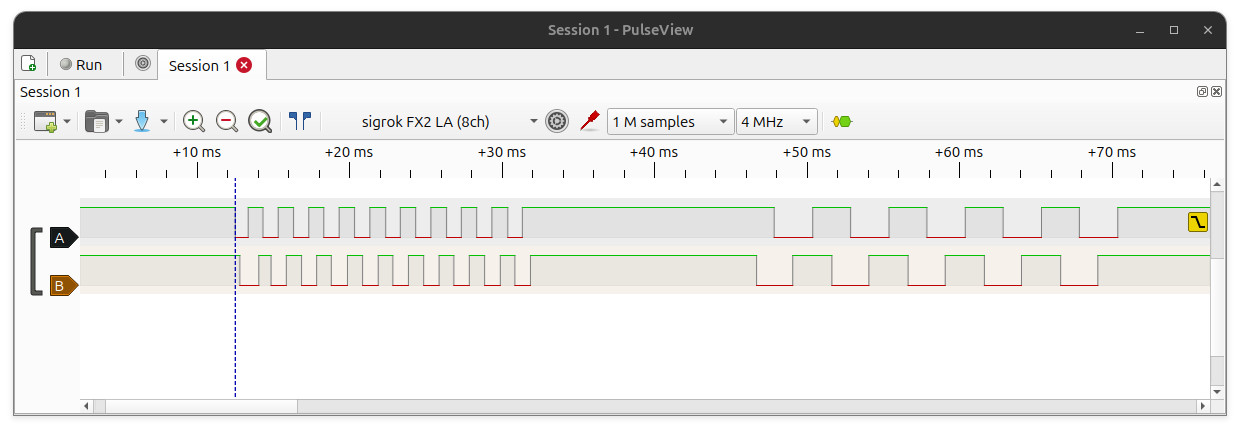

รูป: สัญญาณ A และ B

ข้อสังเกต: ในช่วงเวลา Idle ซึ่งไม่มีการเปลี่ยนแปลงใดๆ สถานะลอจิกของสัญญาณ A และ B จะเป็น High (1)



▷ Example 29: Generating Quadrature Pulse Signals Using ESP32 RMTs#

โค้ดตัวอย่างนี้ใช้วงจร RMT (Remote Control) ภายในชิป ESP32 เพื่อสร้างสัญญาณ Quadrature Pulses จำลองการหมุนของ Rotary Encoder โดยมีคุณสมบัติและขั้นตอนดังนี้

  • กำหนดขา GPIO ให้เป็นเอาต์พุตสำหรับสัญญาณ A และ B
  • ใช้ RMT Channel 0 และ 1 เพื่อสร้างพัลส์ที่มีความละเอียด 1 µs (ตั้งค่า clock_div=80)
  • กำหนดความกว้างของช่วง High และ Low ของหนึ่งคาบเท่ากันคือ 500usec
  • สร้างฟังก์ชัน send_pulse(steps, direction) จะส่งสัญญาณพัลส์ตามจำนวน Step ที่กำหนด

ในลูปหลัก จะสลับส่งสัญญาณพัลส์ 10 Steps (CW) และ 4 Steps (CCW)

import machine
from machine import Pin
import esp32
import time

# Define channel pins
pulseOutA = Pin(11, Pin.OUT)
pulseOutB = Pin(12, Pin.OUT)
pulseOutA.off(), pulseOutB.off()

# Initialize RMT channels
clk_div = 80  # => 1 tick = 1usec
rmtA = esp32.RMT(0, pin=pulseOutA, clock_div=clk_div)
rmtB = esp32.RMT(1, pin=pulseOutB, clock_div=clk_div)

# Send pulses using two RMT channels
def send_pulse(steps, direction=1):
    pulses = []
    for i in range(steps):
        pulses.extend( [500,500] )  # L=500usec, H=500usec (step size)
    if direction > 0:
        a, b = rmtB, rmtA
    else:
        a, b = rmtA, rmtB
    state = machine.disable_irq()
    a.write_pulses(pulses, 0)  # Start sending pulses with logic 0
    time.sleep_us(500//2)
    b.write_pulses(pulses, 0)  # Start sending pulses with logic 0
    machine.enable_irq(state)
    pulses = []
    while not b.wait_done(timeout=1):
        pass

try:
    while True:
       send_pulse(10, 1) # 10 steps, CW
       time.sleep_ms(10)
       send_pulse(4, -1) # 4 steps, CCW
       time.sleep(1)
except KeyboardInterrupt:
    print("Terminated...")
    rmtA.deinit()
    rmtB.deinit()

ตัวอย่างการวัดสัญญาณเอาต์พุตด้วยอุปกรณ์ USB Logic Analyzer มีดังนี้

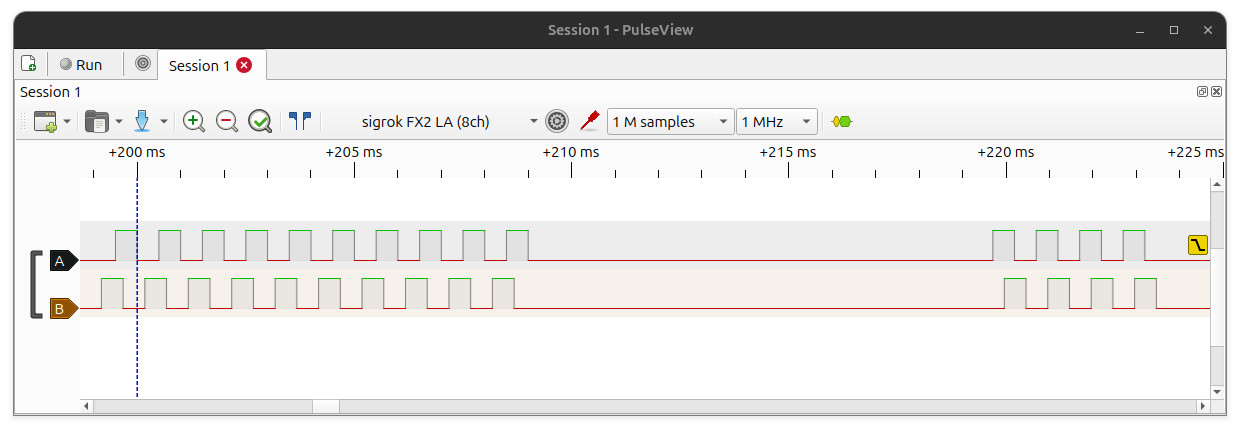

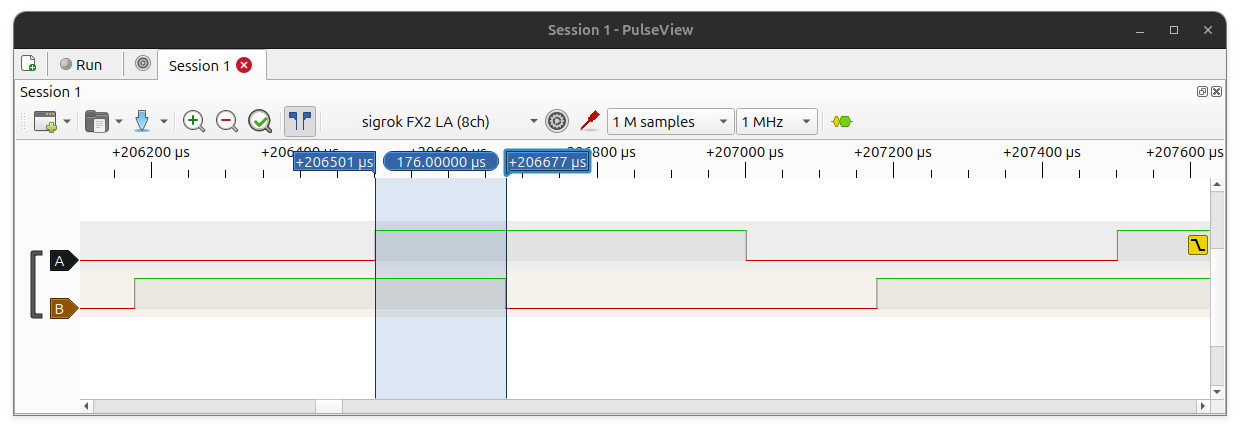

รูป: สัญญาณ A และ B

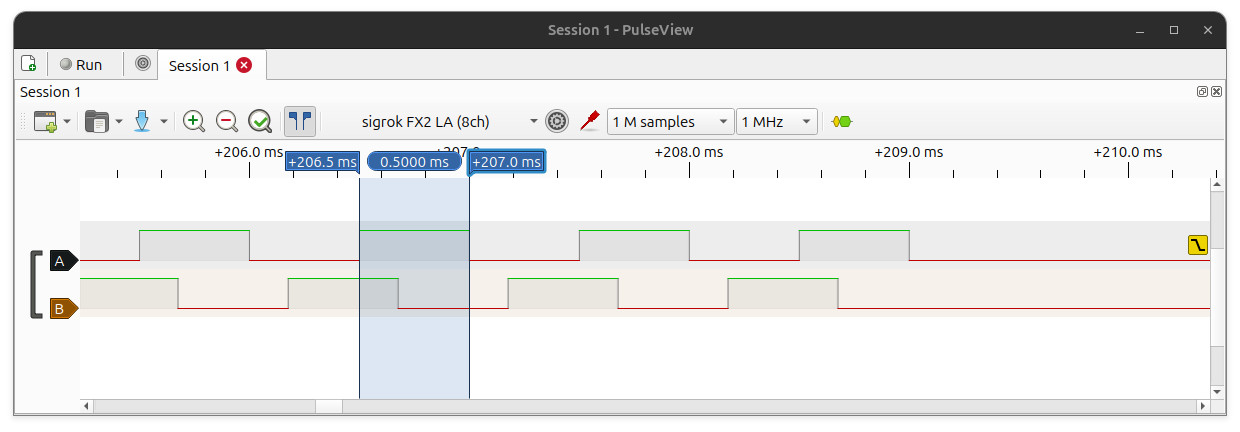

จากรูปคลื่นสัญญาณ จะเห็นได้ว่า ความกว้างของ Step จะเท่ากับ 500 usec

ข้อสังเกต: ในช่วงเวลา Idle ซึ่งไม่มีการเปลี่ยนแปลงใดๆ สถานะลอจิกของสัญญาณ A และ B จะเป็น Low (0)



▷ กล่าวสรุป#

บทความนี้ได้นำเสนอเนื้อหาเป็นตอนที่ 3 การใช้งาน MicroPython สำหรับบอร์ด ESP32 / ESP32-S3 เช่น การใช้งานวงจร Hardware Timer เพื่อทำงานที่เกิดขึ้นซ้ำ ตามความถี่หรือคาบเวลาที่ต้องการ การใช้งานอินเทอร์รัพท์กับขา GPIO และการใช้งานฟังก์ชัน AsyncIO และสื่อสารกับฟังก์ชัน ISR การสร้างสัญญาณจำลองการทำงานของ Quadrature Encoder เป็นต้น



This work is licensed under a Creative Commons Attribution-ShareAlike 4.0 International License.

Created: 2025-08-14 | Last Updated: 2025-08-17
