การเขียนโปรแกรม ESP32 เพื่อใช้งาน BLE ด้วยไลบรารี NimBLE-Arduino (ตอนที่ 3)#

• แนะนำ NimBLE-Arduino
• BLE ADC Service
• BLE Client: Serial Bluetooth Terminal
• BLE Client: Processing (p5.js)

---

▷ แนะนำ NimBLE-Arduino#

บทความนี้นำเสนอตัวอย่างการเขียนโค้ด Arduino สำหรับการใช้งาน Bluetooth LE (BLE) โดยใช้บอร์ดไมโครคอนโทรลเลอร์ ESP32 / ESP32-S3 และใช้ไลบรารี NimBLE-Arduino

⚠ แนะนำให้ผู้อ่านได้ศึกษาและทำความเข้าใจเนื้อหาในบทความ "ตอนที่ 1" และ "ตอนที่ 2"



---

▷ BLE ADC Service#

ตัวอย่างโค้ดนี้ สาธิตการใช้งาน ESP32 ให้ทำหน้าที่ให้บริการ BLE ADC (UART) Service โดยใช้ไลบรารี NimBLE + FreeRTOS ในการเขียนโค้ด มีการแยกการทำงานของโปรแกรม ออกเป็นสองทาสก์ (FreeRTOS Task) และสื่อสารข้อมูลกันด้วย FreeRTOS Queue ซึ่งจะคล้ายกับตัวอย่างโค้ดในตอนที่ 2 โดยเปลี่ยนจากการรับส่งข้อมูลผ่านทาง Hardware Serial มาเป็นขาสัญญาณแอนะล็อกและวงจร ADC ของ ESP32

การทำงานของ ESP32 ในลักษณะนี้ จะช่วยให้ BLE Client ได้รับค่าจากสัญญาณอินพุต-แอนะล็อก 1 ช่องสัญญาณ โดยอาศัยวงจร ADC ภายในชิป ESP32 แปลงค่าระดับแรงดันอินพุต ให้เป็นค่าตัวเลขในช่วง 0 ถึง 100 แล้วส่งข้อมูลต่อให้อีกทาสก์ เพื่อเชื่อมต่อด้วย BLE ไปยัง BLE Client

ตัวอย่างนี้สาธิตให้เห็นแนวคิดการประยุกต์ใช้งาน BLE ด้วย ESP32 ในลักษณะของอุปกรณ์เซนเซอร์ที่วัดค่าสัญญาณแอนะล็อกได้ (Analog Input) แล้วส่งข้อมูลแบบไร้สายไปยังอุปกรณ์อื่น เช่น สมาร์ตโฟน โดยใช้ nRF Connect for Mobile หรือ เว็บแอปบน Chrome ที่รองรับ Web Bluetooth

ESP32 ถูกกำหนดบทบาทให้เป็น BLE Server ซึ่งเปิดให้ BLE Client เชื่อมต่อเข้ามาเพื่อรับข้อมูลที่ถูกส่งออกมาในรูปแบบของ Notification อย่างต่อเนื่อง

ในเชิงสถาปัตยกรรมซอฟต์แวร์ โค้ดตัวอย่างนี้แสดงให้เห็นการใช้ FreeRTOS เพื่อแยกหน้าที่การทำงานอย่างชัดเจน แบ่งเป็นสองทาสก์ ดังนี้

• ADC Task รับผิดชอบการอ่านค่าแรงดันจากขา GPIO-34 ของ ESP32 ทุก ๆ 100 มิลลิวินาที โดยใช้วงจร ADC ที่มีความละเอียดในการแปลงข้อมูลได้ขนาด 12 บิต (0..4095) และแปลงค่าอินพุต ให้อยู่ในช่วง 0–100
• BLE Notify Task รับผิดชอบการสื่อสารผ่าน BLE เพียงอย่างเดียว

และการส่งข้อมูลระหว่างสองทาสก์ ทำผ่าน FreeRTOS Queue (ตัวแปร adcToBleQueue)

/*
 * ESP32 BLE ADC Streaming with FreeRTOS
 * Library: NimBLE-Arduino v2.3.6
 */

#include <Arduino.h>
#include <NimBLEDevice.h>

#define LED_PIN    22
#define LED_ON     LOW
#define LED_OFF    HIGH

#define ADC_PIN    34        // ADC1 safe for BLE/WiFi
#define ADC_MAX    4095.0f

static NimBLEUUID UART_SERVICE_UUID("6E400001-B5A3-F393-E0A9-E50E24DCCA9E");
static NimBLEUUID UART_RX_UUID     ("6E400002-B5A3-F393-E0A9-E50E24DCCA9E");
static NimBLEUUID UART_TX_UUID     ("6E400003-B5A3-F393-E0A9-E50E24DCCA9E");

NimBLEServer* pServer = nullptr;
NimBLECharacteristic* pTxCharacteristic = nullptr;
bool deviceConnected = false;

QueueHandle_t adcToBleQueue;

struct QueueData {
  char payload[32];
  size_t length;
};

class ServerCallbacks : public NimBLEServerCallbacks {
  void onConnect(NimBLEServer*, NimBLEConnInfo&) override {
    deviceConnected = true;
    digitalWrite(LED_PIN, LED_ON);
    Serial.println("BLE: Client connected");
  }

  void onDisconnect(NimBLEServer*, NimBLEConnInfo&, int) override {
    deviceConnected = false;
    digitalWrite(LED_PIN, LED_OFF);
    NimBLEDevice::startAdvertising();
    Serial.println("BLE: Client disconnected → Advertising restarted");
  }
};

void adcTask(void* parameter) {
  QueueData item;
  TickType_t lastWake = xTaskGetTickCount();

  Serial.println("Task: ADC started");

  while (true) {
    vTaskDelayUntil(&lastWake, pdMS_TO_TICKS(100));
    int raw = analogRead(ADC_PIN);
    float value = (raw / ADC_MAX) * 100.0f;
    item.length = snprintf(item.payload, sizeof(item.payload),
                            "%.2f\n", value);
    Serial.printf("ADC: %s", item.payload);
    xQueueSend(adcToBleQueue, &item, 0);
  }
}

void bleNotifyTask(void* parameter) {
  QueueData item;
  Serial.println("Task: BLE Notify started");

  while (true) {
    if (xQueueReceive(adcToBleQueue, &item, portMAX_DELAY) == pdTRUE) {
      if (deviceConnected) {
        pTxCharacteristic->setValue(
          (uint8_t*)item.payload, item.length
        );
        pTxCharacteristic->notify();
      }
    }
  }
}

void initBLE() {
  NimBLEDevice::init("ESP32-BLE-ADC");
  NimBLEDevice::setMTU(247);
  NimBLEDevice::setPower(ESP_PWR_LVL_P9);

  pServer = NimBLEDevice::createServer();
  pServer->setCallbacks(new ServerCallbacks());

  NimBLEService* service = pServer->createService(UART_SERVICE_UUID);
  // TX (Notify)
  pTxCharacteristic = service->createCharacteristic(
    UART_TX_UUID,
    NIMBLE_PROPERTY::READ | NIMBLE_PROPERTY::NOTIFY
  );
  pTxCharacteristic->createDescriptor("2902");
  // RX (Write)
  service->createCharacteristic(
    UART_RX_UUID,
    NIMBLE_PROPERTY::WRITE | NIMBLE_PROPERTY::WRITE_NR
  );

  service->start();

  // Advertising (Android-safe)
  NimBLEAdvertising* adv = NimBLEDevice::getAdvertising();
  NimBLEAdvertisementData advData;
  advData.setFlags(0x06);
  advData.setCompleteServices(UART_SERVICE_UUID);
  adv->setAdvertisementData(advData);

  NimBLEAdvertisementData scanData;
  scanData.setName("ESP32-BLE-ADC");
  adv->setScanResponseData(scanData);
  adv->setMinInterval(0x20);
  adv->setMaxInterval(0x40);
  NimBLEDevice::startAdvertising();
  Serial.println("BLE: Advertising started");
}

void setup() {
  Serial.begin(115200);
  delay(100);
  Serial.println("\nESP32 BLE ADC Streaming");

  pinMode(LED_PIN, OUTPUT);
  digitalWrite(LED_PIN, LED_OFF);

  analogReadResolution(12);
  analogSetPinAttenuation(ADC_PIN, ADC_11db);

  adcToBleQueue = xQueueCreate(10, sizeof(QueueData));
  if (!adcToBleQueue) {
    Serial.println("ERROR: Queue create failed");
    while (1);
  }

  initBLE();

  xTaskCreatePinnedToCore(
    adcTask,
    "ADC Task",
    2048,
    NULL,
    2,
    NULL,
    1
  );

  xTaskCreatePinnedToCore(
    bleNotifyTask,
    "BLE Notify",
    4096,
    NULL,
    1,
    NULL,
    0
  );

  Serial.println("System ready....");
}

void loop() {
}



ตัวอย่างอุปกรณ์เซนเซอร์ที่ให้เอาต์พุตเป็นสัญญาณแอนะล็อก มีอยู่หลายประเภท ในบทความนี้ได้เลือกใช้ โมดูลเซนเซอร์วัดความเข้มแสง (TEMT6000 Ambient Light Sensor)

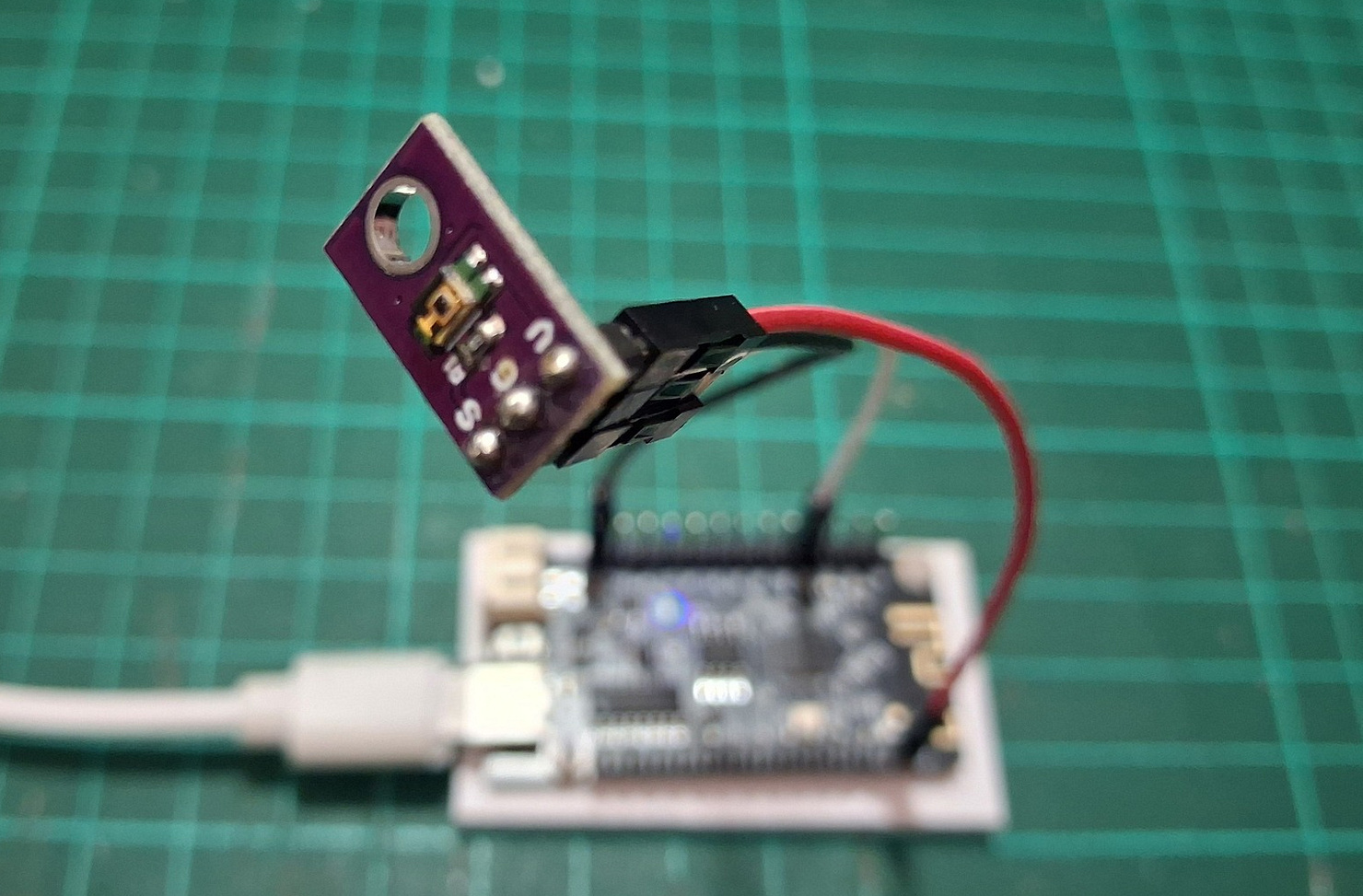

รูป: ตัวอย่างการเชื่อมต่อโมดูล TEMT6000 Ambient light sensor กับบอร์ด ESP32 โดยใช้แรงดันไฟเลี้ยง +3.3V



---

▷ BLE Client: Serial Bluetooth Terminal#

ตัวอย่างของซอฟต์แวร์ที่ทำหน้าที่เป็น BLE Client ได้แก่ แอปพลิเคชันสำหรับสมาร์ทโฟน เช่น Serial Bluetooth Terminal (v1.50) สำหรับ Android และสามารถนำมาทดสอบการทำงาของ ESP32 เพื่อเชื่อมต่อและรับข้อมูลจากอุปกรณ์ผ่าน BLE ได้

รูป: ตัวอย่างการเชื่อมต่อกับ ESP32 ด้วย Serial Bluetooth Terminal บนสมาร์ทโฟน Android เพื่อรับข้อมูลแบบไร้สายด้วย BLE



---

▷ BLE Client: Web Bluetooth - Chart#

อีกตัวอย่างหนึ่งเป็นโค้ด HTML สำหรับไฟล์ index.html เพื่อนำไปใช้งานกับเว็บเบราว์เซอร์ Chrome โดยมีการใช้งานไลบรารี JavaScript ที่มีชื่อว่า chart.js เมื่อเว็บเบราว์เซอร์เชื่อมต่อกับอุปกรณ์ ESP32 ด้วย BLE ได้แล้ว ก็จะได้รับข้อความที่เป็นตัวเลข แล้วนำมาแสดงผลในรูปของกราฟและอัปเดตแบบเรียลไทม์

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title>BLE UART Chart</title>
<script src="https://cdn.jsdelivr.net/npm/chart.js"></script>
<style>
body { font-family:sans-serif; text-align:center; padding:20px; }
canvas { max-width:800px; margin:auto; display:block; }
button { padding:10px 20px; font-size:16px; margin-bottom:20px; }
</style>
</head>
<body>

<h2>BLE UART Real-Time Data</h2>
<button id="connectBtn">Connect to BLE Device</button>
<canvas id="chart" width="800" height="400"></canvas>

<script>
let data = [], labels = [], chart;
const maxPoints = 40, valueMin = 0, valueMax = 100;

const ble = {
  device: null,
  server: null,
  tx: null,
  rx: null,
  connected: false
};

const connectBtn = document.getElementById('connectBtn');

connectBtn.addEventListener('click', async () => {
  if (!ble.connected) {
    await connectBLE();
  } else {
    disconnectBLE();
  }
});

async function connectBLE() {
  try {
    ble.device = await navigator.bluetooth.requestDevice({
      filters: [{ services: ['6e400001-b5a3-f393-e0a9-e50e24dcca9e'] }]
    });

    ble.device.addEventListener(
      'gattserverdisconnected',
      onDisconnected
    );

    ble.server = await ble.device.gatt.connect();

    const service = await ble.server.getPrimaryService(
      '6e400001-b5a3-f393-e0a9-e50e24dcca9e'
    );

    ble.tx = await service.getCharacteristic(
      '6e400002-b5a3-f393-e0a9-e50e24dcca9e'
    );

    ble.rx = await service.getCharacteristic(
      '6e400003-b5a3-f393-e0a9-e50e24dcca9e'
    );

    await ble.rx.startNotifications();
    ble.rx.addEventListener(
      'characteristicvaluechanged',
      handleData
    );

    await ble.tx.writeValue(
      new TextEncoder().encode('START\n')
    );

    ble.connected = true;
    updateButton();

    console.log('BLE connected');

  } catch (err) {
    console.error('BLE connect failed:', err);
    resetBLE();
  }
}

function disconnectBLE() {
  if (ble.device && ble.device.gatt.connected) {
    ble.device.gatt.disconnect();
  }
}

function onDisconnected() {
  console.log('BLE disconnected');
  resetBLE();
}

function resetBLE() {
  ble.connected = false;
  ble.device = ble.server = ble.tx = ble.rx = null;
  updateButton();
}

function updateButton() {
  connectBtn.textContent = ble.connected
    ? 'Disconnect'
    : 'Connect to BLE Device';
}

function handleData(e) {
  const value = parseFloat(
    new TextDecoder().decode(e.target.value).trim()
  );

  if (!isNaN(value) && value >= valueMin && value <= valueMax) {
    if (data.length >= maxPoints) {
      data.shift();
      labels.shift();
    }
    data.push(value);
    labels.push(new Date().toLocaleTimeString());
    chart.update();
  }
}

function initChart() {
  const ctx = document.getElementById('chart').getContext('2d');
  chart = new Chart(ctx, {
    type: 'line',
    data: {
      labels,
      datasets: [{
        label: 'BLE UART Value',
        data,
        borderColor: 'rgba(75,192,192,1)',
        backgroundColor: 'rgba(75,192,192,0.2)',
        tension: 0.2,
        fill: true
      }]
    },
    options: {
      animation: false,
      responsive: true,
      scales: {
        x: {
          title: { display: true, text: 'Time',
                   font: { size: 16, weight: 'bold' } }
        },
        y: {
          min: 0,
          max: 100,
          title: { display: true, text: 'Analog Input',
                   font: { size: 16, weight: 'bold' } }
        }
      }
    }
  });
}

initChart();
</script>
</body>
</html>

รูป: ตัวอย่างหน้าเว็บทดสอบโดยใช้ Chrome Web Browser ก่อนการเชื่อมต่อกับอุปกรณ์

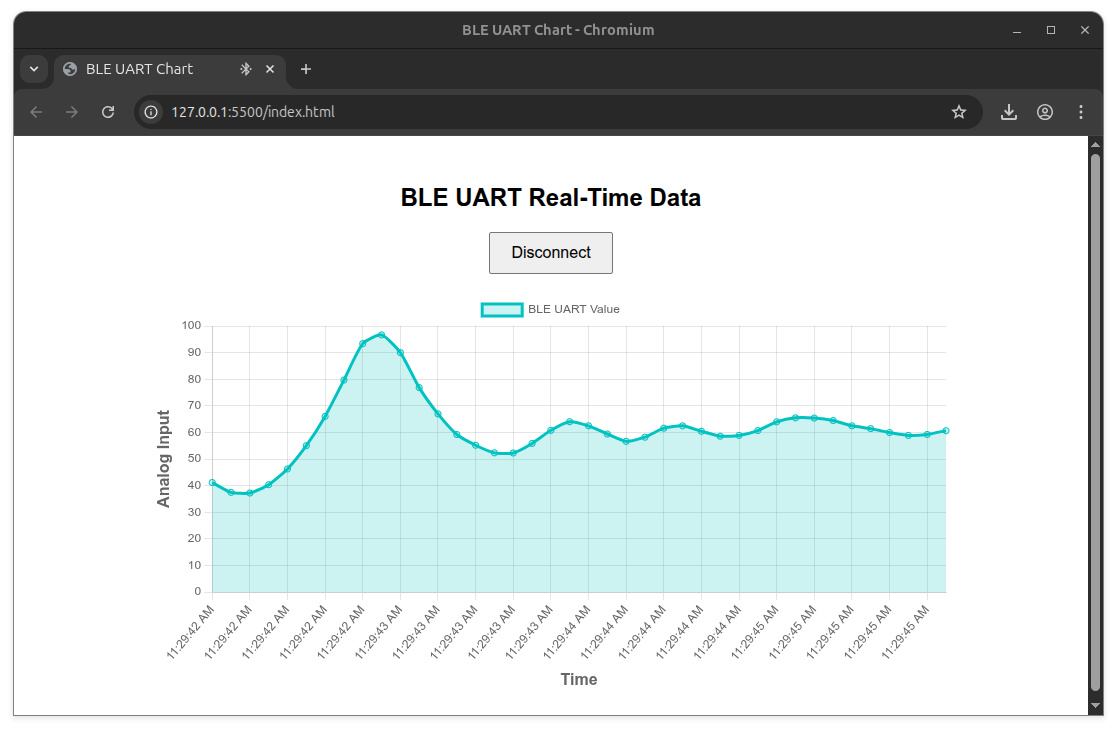

รูป: ตัวอย่างการแสดงรูปกราฟเมื่อรับข้อมูลจาก ESP32 มาแสดงผล



---

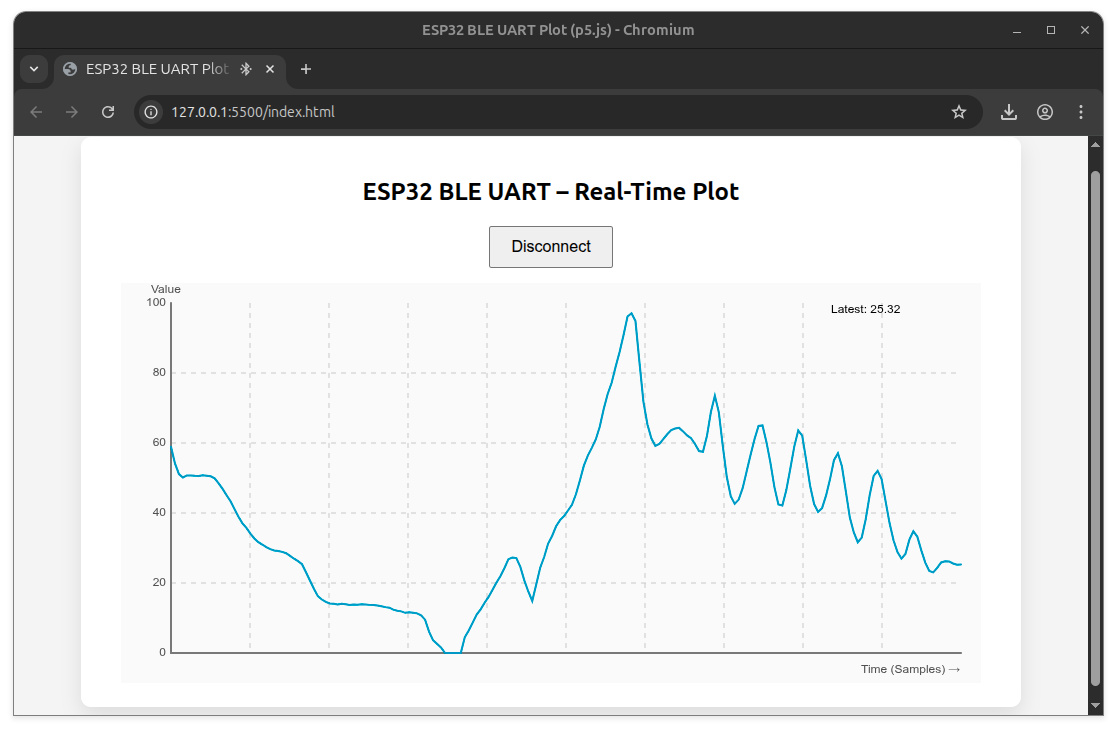

▷ BLE Client: Processing (p5.js)#

ตัวอย่างถัดไปเป็นการทดลองใช้ไลบรารี p5.js ซึ่งเป็นเวอร์ชันของ Processing ที่พัฒนาขึ้นมาให้ทำงานบนเว็บ เพื่อการสร้างงานกราฟิกเชิงโต้ตอบ โดยใช้ภาษา JavaScript โค้ดจะรันในเว็บเบราว์เซอร์ผ่าน HTML5 Canvas ในตัวอย่างนี้ เป็นการสาธิตการใช้ไลบรารี p5.js (ทดลองใช้เวอร์ชัน v2.2.0) เพื่อนำข้อมูลจากจากเซนเซอร์ หรือ อุปกรณ์ IoT มาแสดงผลบนหน้าเว็บ โดยใช้โค้ดตัวอย่างต่อไปนี้

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title>ESP32 BLE UART Plot (p5.js)</title>

<script src="https://cdn.jsdelivr.net/npm/p5@2.2.0/lib/p5.min.js"></script>

<style>
body {
  font-family: system-ui, sans-serif;
  background: #f4f4f4;
  text-align: center;
}

#container {
  width: 900px;
  margin: 20px auto;
  background: white;
  padding: 20px;
  border-radius: 10px;
  box-shadow: 0 8px 20px rgba(0,0,0,0.1);
}

button {
  padding: 10px 20px;
  font-size: 16px;
  margin-bottom: 15px;
}
</style>
</head>

<body>
<div id="container">
  <h2>ESP32 BLE UART – Real-Time Plot</h2>
  <button id="btn">Connect</button>
  <div id="canvas-holder"></div>
</div>

<script>
const UART_SERVICE = '6e400001-b5a3-f393-e0a9-e50e24dcca9e';
const UART_RX      = '6e400003-b5a3-f393-e0a9-e50e24dcca9e';

let ble = {
  device: null,
  server: null,
  rx: null,
  connected: false
};

const MAX_POINTS = 200;
const Y_MIN  = 0;
const Y_MAX  = 100;
const Y_STEP = 20;

let values = [];

const btn = document.getElementById('btn');
btn.onclick = toggleBLE;

async function toggleBLE() {
  ble.connected ? disconnectBLE() : await connectBLE();
}

async function connectBLE() {
  try {
    ble.device = await navigator.bluetooth.requestDevice({
      filters: [{ services: [UART_SERVICE] }]
    });

    ble.device.addEventListener(
      'gattserverdisconnected',
      onDisconnected
    );

    ble.server = await ble.device.gatt.connect();
    const service = await ble.server.getPrimaryService(UART_SERVICE);

    ble.rx = await service.getCharacteristic(UART_RX);
    await ble.rx.startNotifications();
    ble.rx.addEventListener(
      'characteristicvaluechanged',
      onData
    );

    ble.connected = true;
    btn.textContent = 'Disconnect';
    console.log('BLE connected');

  } catch (err) {
    console.error(err);
    resetBLE();
  }
}

function disconnectBLE() {
  if (ble.device?.gatt.connected) {
    ble.device.gatt.disconnect();
  }
}

function onDisconnected() {
  resetBLE();
}

function resetBLE() {
  ble = { device:null, server:null, rx:null, connected:false };
  btn.textContent = 'Connect';
}

function onData(e) {
  const text = new TextDecoder().decode(e.target.value).trim();
  const v = parseFloat(text);

  if (!isNaN(v)) {
    if (values.length >= MAX_POINTS) values.shift();
    values.push(v);
  }
}

// p5.js setup
function setup() {
  const canvas = createCanvas(860, 400);
  canvas.parent('canvas-holder');
}

function draw() {
  background(250);
  drawGrid();
  drawAxes();
  drawYAxisMarkers();
  drawPlot();
}

function drawGrid() {
  const xMin = 50;
  const xMax = width - 20;
  const yMin = 20;
  const yMax = height - 30;
  const xDiv = 10;
  const yDiv = (Y_MAX - Y_MIN) / Y_STEP;

  stroke(200);
  strokeWeight(1);
  drawingContext.setLineDash([5, 5]);

  // Vertical grid
  for (let i = 1; i < xDiv; i++) {
    const x = map(i, 0, xDiv, xMin, xMax);
    line(x, yMin, x, yMax);
  }
  // Horizontal grid
  for (let i = 1; i < yDiv; i++) {
    const y = map(i, 0, yDiv, yMax, yMin);
    line(xMin, y, xMax, y);
  }
  drawingContext.setLineDash([]);
}

function drawAxes() {
  stroke(120);
  strokeWeight(2);

  line(50, 20, 50, height - 30);                   // Y-axis
  line(50, height - 30, width - 20, height - 30);  // X-axis
  noStroke();
  fill(80);
  text('Value', 30, 10);
  text('Time (Samples) →', width - 120, height - 10);
}

function drawYAxisMarkers() {
  fill(80);
  noStroke();
  textAlign(RIGHT, CENTER);

  for (let v = Y_MIN; v <= Y_MAX; v += Y_STEP) {
    const y = map(v, Y_MIN, Y_MAX, height - 30, 20);
    text(v.toString(), 45, y);
  }
  textAlign(LEFT, BASELINE);
}

function drawPlot() {
  if (values.length < 2) return;
  stroke(0, 150, 200);
  strokeWeight(2);
  noFill();
  beginShape();
  values.forEach((v, i) => {
    const x = map(i, 0, MAX_POINTS - 1, 50, width - 20);
    const y = map(v, Y_MIN, Y_MAX, height - 30, 20);
    vertex(x, y);
  });
  endShape();
  noStroke();
  fill(0);
  text(`Latest: ${values.at(-1).toFixed(2)}`, width - 150, 30);
}
</script>
</body>
</html>

รูป: ตัวอย่างการแสดงรูปกราฟด้วย Processing (JavaScript) เมื่อรับข้อมูลจาก ESP32 มาแสดงผล



---

▷ กล่าวสรุป#

บทความนี้แนะนำการใช้งาน BLE (Bluetooth Low Energy) บนบอร์ด ESP32 / ESP32-S3 ผ่านไลบรารี NimBLE-Arduino โดยใช้ตัวอย่างโค้ดสาธิตการทำงานในรูปแบบ BLE-ADC มีการสร้างทาสก์ด้วย FreeRTOS แบ่งงานย่อย และให้ทำงานร่วมกัน เพื่อสื่อสารข้อมูลกับ BLE Client ทำให้สามารถรับส่งผ่าน BLE และอ่านค่าจากสัญญาณแอนะล็อกอินพุตได้ โดยยกตัวอย่างการแสดงรูปกราฟบนหน้าเว็บ สำหรับข้อมูลที่ได้รับมาจาก ESP32

บทความที่เกี่ยวข้อง

• ตัวอย่างการเขียนโปรแกรมด้วย Arduino สำหรับใช้งาน ESP32 - Bluetooth LE
• แนะนำการใช้งาน Zephyr RTOS แบบ CLI: ทดลองใช้งาน Micro:bit v2 BLE
• การเขียนโปรแกรม ESP32 เพื่อใช้งาน BLE ด้วยไลบรารี NimBLE-Arduino (ตอนที่ 1)"
• การเขียนโปรแกรม ESP32 เพื่อใช้งาน BLE ด้วยไลบรารี NimBLE-Arduino (ตอนที่ 2)"



---

This work is licensed under a Creative Commons Attribution-ShareAlike 4.0 International License.

Created: 2026-01-22 | Last Updated: 2026-01-22
