การเขียนโปรแกรม ESP32 เพื่อใช้งาน BLE ด้วยไลบรารี NimBLE-Arduino (ตอนที่ 2)#

▷ แนะนำ NimBLE-Arduino#

บทความนี้นำเสนอตัวอย่างการเขียนโค้ด Arduino สำหรับการใช้งาน Bluetooth LE (BLE) โดยใช้บอร์ดไมโครคอนโทรลเลอร์ ESP32 / ESP32-S3 และใช้ไลบรารี NimBLE-Arduino

⚠ แนะนำให้ผู้อ่านได้ศึกษาและทำความเข้าใจเนื้อหาในบทความ "ตอนที่ 1" ก่อน

▷ BLE UART Service#

ตัวอย่างโค้ดนี้ สาธิตการใช้ ESP32 ให้ทำหน้าที่เป็น BLE UART Bridge โดยใช้ไลบรารี NimBLE + FreeRTOS ในการเขียนโค้ด มีการแยกการทำงานของโปรแกรม ออกเป็นสองทาสก์ (FreeRTOS Task) ซึ่งเชื่อมต่อหรือสื่อสารข้อมูลกันด้วย FreeRTOS Queue เพื่อให้การรับ–ส่งข้อมูลระหว่างวงจร BLE กับวงจร Hardware Serial ภายในชิป ESP32

ตัวอย่างนี้แสดงให้เห็น แนวคิดหลัก เช่น

การใช้ Nordic UART Service (NUS) เพื่อเลียนแบบพอร์ตอนุกรมโดยใช้การสื่อสารไร้สายแบบ BLE
การใช้ FreeRTOS Tasks + Queues เช่น การสร้างทาสก์ใหม่ แบ่งงานออกเป็น 3 ทาสก์
การจัดการรายละเอียดระดับระบบเกี่ยวกับ BLE เช่น การกำหนด BLE Service Characteristics เป็นต้น

ข้อมูลจาก Serial1 เพื่อส่งไปยัง BLE (ESP32 เป็นผู้ส่ง)#

เมื่อมีข้อมูลเข้าที่ขา Serial (RX) ทาสก์ serialToBleTask อ่านข้อมูลมาทีละไบต์ สะสมข้อมูลลง Data Buffer ถ้าข้อมูลเต็มแล้ว หรือ พบว่าได้รับสัญลักษณ์ \n หรือ \r หรือ ไม่มีข้อมูลใหม่เข้ามาเกิน 20 ms (timeout) ถ้าเป็นตามเงื่อนไขนี้ ให้นำข้อมูลใส่ลง serialToBleQueue
ทาสก์ bleNotifyTask จะคอยดึงข้อมูลจาก serialToBleQueue ถ้ามี BLE Client เชื่อมต่ออยู่ ก็ให้ส่งข้อมูลออกด้วยวิธี BLE Notification เพื่อแจ้งให้ BLE Client ทราบว่า มีข้อมูลที่ถูกส่งไป

ข้อมูลจาก BLE ไปยัง Serial1 (ESP32 เป็นผู้รับ)#

เมื่อ BLE Client เขียนข้อมูลเข้ามา ฟังก์ชัน RXCallbacks::onWrite() จะทำงาน และเมื่อได้ข้อมูลจาก BLE มาแล้ว จึงส่งข้อมูลเข้า bleToSerialQueue
ทาสก์ bleToSerialTask จะรอข้อมูลจาก bleToSerialQueue ถ้ามี ก็เขียนข้อมูลออกทาง Serial1 TX

/*
 * ESP32 BLE UART Bridge with FreeRTOS (Peripheral)
 * Library: NimBLE-Arduino v2.3.6
 * Target: ESP32 / ESP32-C3
 */
#include <Arduino.h>
#include <NimBLEDevice.h>

#define LED_PIN  (22)
#define LED_ON   (LOW)
#define LED_OFF  (HIGH)

// Serial1 pins (adjust for your board)
#define SERIAL1_RX 16  // GPIO16
#define SERIAL1_TX 17  // GPIO17
#define SERIAL1_BAUD 115200

// UUIDs for Nordic UART Service (NUS)
static NimBLEUUID UART_SERVICE_UUID("6E400001-B5A3-F393-E0A9-E50E24DCCA9E");
static NimBLEUUID UART_RX_UUID("6E400002-B5A3-F393-E0A9-E50E24DCCA9E"); // Write
static NimBLEUUID UART_TX_UUID("6E400003-B5A3-F393-E0A9-E50E24DCCA9E"); // Notify

// BLE objects
NimBLEServer* pServer = nullptr;
NimBLECharacteristic* pTxCharacteristic = nullptr;
bool deviceConnected = false;

// FreeRTOS queues for data transfer
QueueHandle_t bleToSerialQueue;
QueueHandle_t serialToBleQueue;

// Queue item structure
struct QueueData {
  uint8_t data[244];
  size_t length;
};

// Task handles
TaskHandle_t serialToBleTaskHandle = NULL;
TaskHandle_t bleToSerialTaskHandle = NULL;

class ServerCallbacks : public NimBLEServerCallbacks {
  void onConnect(NimBLEServer* pServer, NimBLEConnInfo& connInfo) {
    deviceConnected = true;
    Serial.println("BLE: Client connected");
    digitalWrite(LED_PIN, LED_ON);
  }

  void onDisconnect(NimBLEServer* pServer, NimBLEConnInfo& connInfo, int reason) {
    deviceConnected = false;
    Serial.println("BLE: Client disconnected");
    digitalWrite(LED_PIN, LED_OFF);
    NimBLEDevice::startAdvertising(); // Restart advertising
  }
};

class RXCallbacks : public NimBLECharacteristicCallbacks {
  void onWrite(NimBLECharacteristic* pCharacteristic, NimBLEConnInfo& connInfo) {
    std::string rxData = pCharacteristic->getValue();
    if (rxData.length() > 0 && rxData.length() <= 244) {
      // Send to BLE→Serial queue
      QueueData queueItem;
      queueItem.length = rxData.length();
      memcpy(queueItem.data, rxData.data(), queueItem.length);

      if (xQueueSend(bleToSerialQueue, &queueItem, 0) == pdTRUE) {
        Serial.printf("BLE→Queue: %d bytes\n", queueItem.length);
      } else {
        Serial.println("BLE→Queue: FULL!");
      }
    }
  }
};

// Task: BLE -> Serial1
void bleToSerialTask(void* parameter) {
  QueueData queueItem;
  Serial.println( "Task: BLE -> Serial1 started" );
  while (true) {
    // Wait for data from BLE
    if (xQueueReceive(bleToSerialQueue, &queueItem, portMAX_DELAY) == pdTRUE) {
      // Write to Serial1
      Serial1.write( queueItem.data, queueItem.length );
      Serial.printf( "Queue -> Serial1: %d bytes\n", queueItem.length );
    }
  }
}

// Task: Serial1 -> BLE
void serialToBleTask( void* parameter ) {
  QueueData queueItem;
  queueItem.length = 0;
  unsigned long lastRxTime = 0;
  Serial.println("Task: Serial1 -> BLE started");

  while (true) {
    // Read from Serial1 into buffer
    while (Serial1.available() && queueItem.length < 244) {
      queueItem.data[queueItem.length++] = Serial1.read();
      lastRxTime = millis();
    }
    // Send conditions: buffer full, newline, or timeout
    bool shouldSend = false;
    if (queueItem.length >= 244) {
      shouldSend = true;
    } else if (queueItem.length > 0) {
      // Check for newline
      if (queueItem.data[queueItem.length - 1] == '\n' ||
          queueItem.data[queueItem.length - 1] == '\r') {
        shouldSend = true;
      }
      // Timeout (20ms since last byte)
      else if (millis() - lastRxTime > 20) {
        shouldSend = true;
      }
    }
    // Send to BLE if connected and ready
    if (shouldSend && deviceConnected && queueItem.length > 0) {
      if (xQueueSend(serialToBleQueue, &queueItem, 0) == pdTRUE) {
        Serial.printf( "Serial1 -> Queue: %d bytes\n", queueItem.length );
        queueItem.length = 0; // Reset buffer
      } else {
        Serial.println( "Serial1 -> Queue: FULL!" );
      }
    }
    vTaskDelay(1 / portTICK_PERIOD_MS); // 1ms delay
  }
}

// Task: Process Serial1 -> BLE queue and send notifications
void bleNotifyTask(void* parameter) {
  QueueData queueItem;
  Serial.println("Task: BLE Notify started");
  while (true) {
    if (xQueueReceive(serialToBleQueue, &queueItem, portMAX_DELAY) == pdTRUE) {
      if (deviceConnected && queueItem.length > 0) {
        pTxCharacteristic->setValue(queueItem.data, queueItem.length);
        pTxCharacteristic->notify();
        Serial.printf("Queue -> BLE: %d bytes\n", queueItem.length);
      }
    }
  }
}

void initBLE() {
  NimBLEDevice::init("ESP32-BLE-UART");
  NimBLEDevice::setMTU(247); // Max payload size
  NimBLEDevice::setPower(ESP_PWR_LVL_P9); // Max TX power (+9dBm)

  pServer = NimBLEDevice::createServer();
  pServer->setCallbacks(new ServerCallbacks());

  NimBLEService* uartService = pServer->createService(UART_SERVICE_UUID);

  // TX Characteristic (ESP32 -> BLE Client) - Notify
  pTxCharacteristic = uartService->createCharacteristic(
      UART_TX_UUID,
      NIMBLE_PROPERTY::READ | NIMBLE_PROPERTY::NOTIFY
  );

  // Add 2902 descriptor for notifications (required for notify)
  pTxCharacteristic->createDescriptor("2902");

  // RX Characteristic (BLE Client -> ESP32) - Write
  NimBLECharacteristic* pRxCharacteristic = uartService->createCharacteristic(
      UART_RX_UUID,
      NIMBLE_PROPERTY::WRITE | NIMBLE_PROPERTY::WRITE_NR
  );
  pRxCharacteristic->setCallbacks(new RXCallbacks());

  // Start BLE UART Service
  uartService->start();

  // Configure advertising - CRITICAL for Web Bluetooth
  NimBLEAdvertising* pAdvertising = NimBLEDevice::getAdvertising();

  // Set advertising data with service UUID (required for Web Bluetooth filters)
  NimBLEAdvertisementData advData;
  advData.setFlags(0x06); // BR/EDR not supported, LE General Discoverable
  advData.setCompleteServices(UART_SERVICE_UUID); // MUST advertise service UUID
  advData.setName("ESP32-BLE-UART");
  pAdvertising->setAdvertisementData(advData);

  // Set scan response data
  NimBLEAdvertisementData scanData;
  scanData.setName("ESP32-BLE-UART");
  pAdvertising->setScanResponseData(scanData);

  // Set intervals
  pAdvertising->setMinInterval(0x20); // 32 * 0.625ms = 20ms
  pAdvertising->setMaxInterval(0x40); // 64 * 0.625ms = 40ms

  // Start BLE Advertising
  NimBLEDevice::startAdvertising();

  Serial.println("BLE: Advertising with UART service UUID");
}

void setup() {
  Serial.begin(115200);
  delay(100);
  Serial.println("\nESP32 BLE-UART Bridge (FreeRTOS)");

  // Hardware serial for bridging
  Serial1.begin( SERIAL1_BAUD, SERIAL_8N1, SERIAL1_RX, SERIAL1_TX );
  Serial.printf( "Serial1: RX=%d, TX=%d, Baud=%d\n",
                 SERIAL1_RX, SERIAL1_TX, SERIAL1_BAUD );

  pinMode(LED_PIN, OUTPUT);
  digitalWrite(LED_PIN, LED_OFF);

  // Create FreeRTOS queues
  bleToSerialQueue = xQueueCreate(10, sizeof(QueueData));
  serialToBleQueue = xQueueCreate(10, sizeof(QueueData));

  if (bleToSerialQueue == NULL || serialToBleQueue == NULL) {
    Serial.println("ERROR: Failed to create queues!");
    while (1) delay(1000);
  }

  initBLE();
  Serial.println( "BLE: Advertising started.." );

  // Create FreeRTOS tasks
  // Task: From BLE to Serial1 (Core 0, lower priority)
  xTaskCreatePinnedToCore(
    bleToSerialTask,
    "BLE-to-Serial",
    4096,  // Stack size
    NULL,  // Task Parameters
    1,     // Task Priority
    &bleToSerialTaskHandle,
    0      // CPU Core 0
  );

  // Task: From Serial1 to BLE (Core 1, higher priority)
  xTaskCreatePinnedToCore(
    serialToBleTask,
    "Serial-to-BLE",
    4096,  // Stack size
    NULL,  // Task parameters
    2,     // Task priority
    &serialToBleTaskHandle,
    1      // CPU Core 1
  );

  // BLE notify task (Core 0)
  xTaskCreatePinnedToCore(
    bleNotifyTask,
    "BLE-Notify",
    4096,  // Stack size
    NULL,  // Task parameters
    1,     // Task priority
    NULL,
    0      // CPU  Core 0
  );

  Serial.println("FreeRTOS tasks created...");
}

void loop() {
}

▷ การเชื่อมต่อเพื่อใช้บริการ BLE บนหน้าเว็บด้วย Chrome#

ถัดไปเป็นตัวอย่างโค้ด HTML + JavaScript สาธิตการทำงานของ Web Bluetooth Application ในเบื้องต้น ใช้สำหรับทดสอบและสาธิตการสื่อสาร BLE ระหว่างเว็บเบราว์เซอร์ Google Chrome กับบอร์ด ESP32 ซึ่งทำหน้าที่เป็น BLE UART Server

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="utf-8">
<title>ESP32 BLE UART</title>
<style>
  body { font-family: 'Segoe UI', sans-serif; padding: 20px;
         max-width: 600px; margin: auto; background: #f9f9f9; }
  h2 { text-align: center; }
  #log { width: 100%; height: 300px; overflow-y: auto;
         border: 1px solid #ccc; padding: 8px; background: #fff;
         white-space: pre-wrap; }
  #controls { display: flex; gap: 5px; margin-bottom: 10px; }
  #sendLine { flex: 1; padding: 6px; }
  button { padding: 6px 12px; cursor: pointer; }
</style>
</head>
<body>
<h2>ESP32 BLE UART</h2>

<div id="controls">
  <button id="btnConnect">Connect</button>
  <input type="text" id="sendLine" placeholder="Type message..." />
  <button id="btnSend">Send</button>
</div>

<div id="log"></div>

<script>
let device, txChar, rxChar;

const UART_SERVICE = '6e400001-b5a3-f393-e0a9-e50e24dcca9e';
const UART_RX = '6e400002-b5a3-f393-e0a9-e50e24dcca9e';
const UART_TX = '6e400003-b5a3-f393-e0a9-e50e24dcca9e';

const log = msg => {
  const logDiv = document.getElementById('log');
  logDiv.textContent += msg + '\n';
  logDiv.scrollTop = logDiv.scrollHeight;
};

const connectDevice = async () => {
  try {
    log('Requesting BLE device...');
    device = await navigator.bluetooth.requestDevice({
         filters: [{ services: [UART_SERVICE] }]
    });
    device.addEventListener('gattserverdisconnected', () => {
      log('Device disconnected');
      device = txChar = rxChar = null;
      document.getElementById('btnConnect').textContent = 'Connect';
    });

    const server = await device.gatt.connect();
    const service = await server.getPrimaryService(UART_SERVICE);

    txChar = await service.getCharacteristic(UART_TX);
    rxChar = await service.getCharacteristic(UART_RX);

    await txChar.startNotifications();
    txChar.addEventListener('characteristicvaluechanged', e => {
      log('RX: ' + new TextDecoder().decode(e.target.value));
    });

    log('Connected!');
    document.getElementById('btnConnect').textContent = 'Disconnect';
  } catch (err) {
    log('Error: ' + err);
  }
};

document.getElementById('btnConnect').onclick = () => {
  if (!device) connectDevice();
  else device.gatt.disconnect();
};

document.getElementById('btnSend').onclick = async () => {
  const input = document.getElementById('sendLine');
  const text = input.value.trim();
  if (rxChar && text) {
    await rxChar.writeValue(new TextEncoder().encode(text + '\n'));
    log('TX: ' + text);
    input.value = '';
  }
};

// Optional: send on Enter key
document.getElementById('sendLine').addEventListener('keydown', e => {
  if (e.key === 'Enter') document.getElementById('btnSend').click();
});
</script>
</body>
</html>

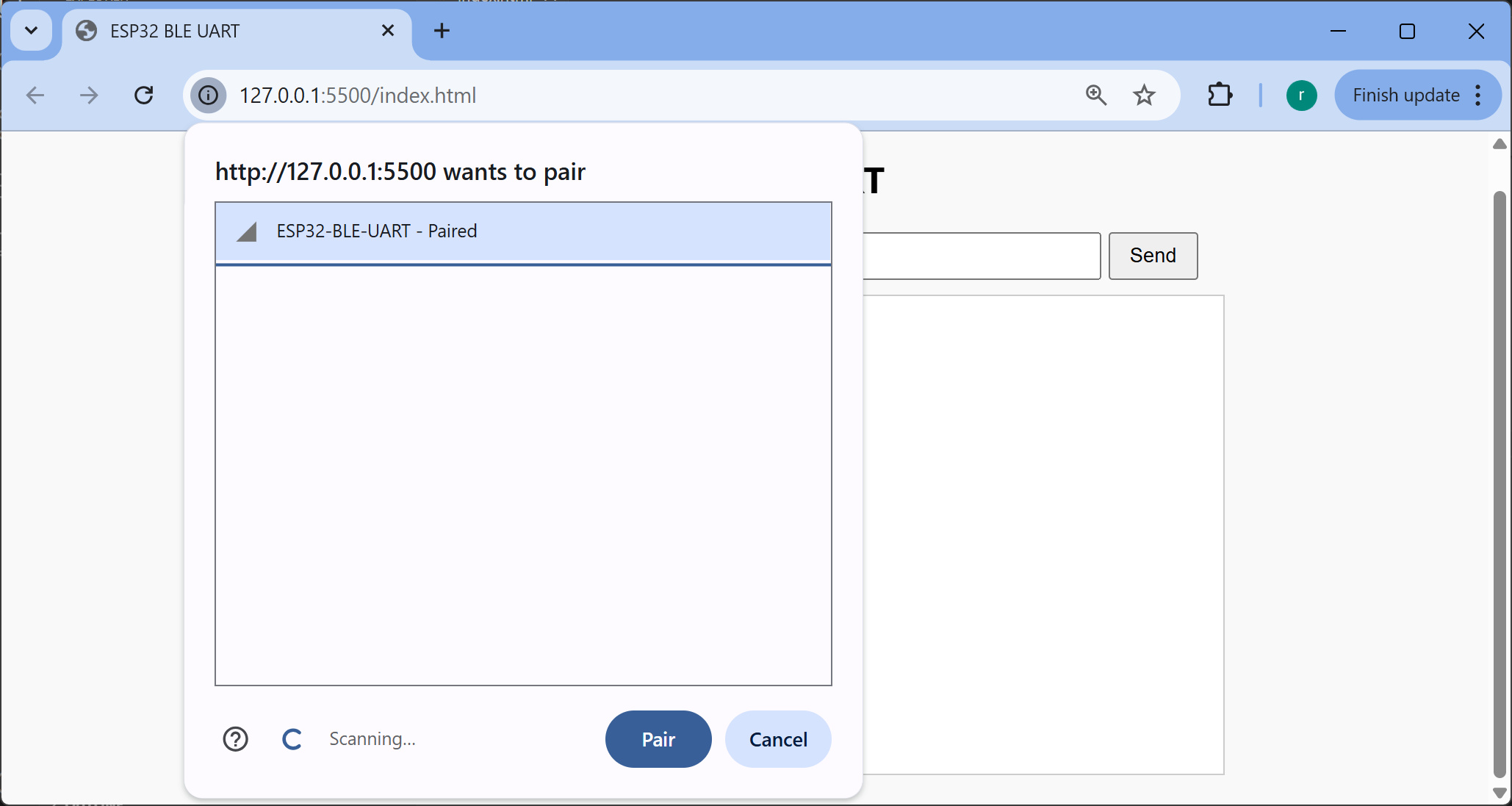

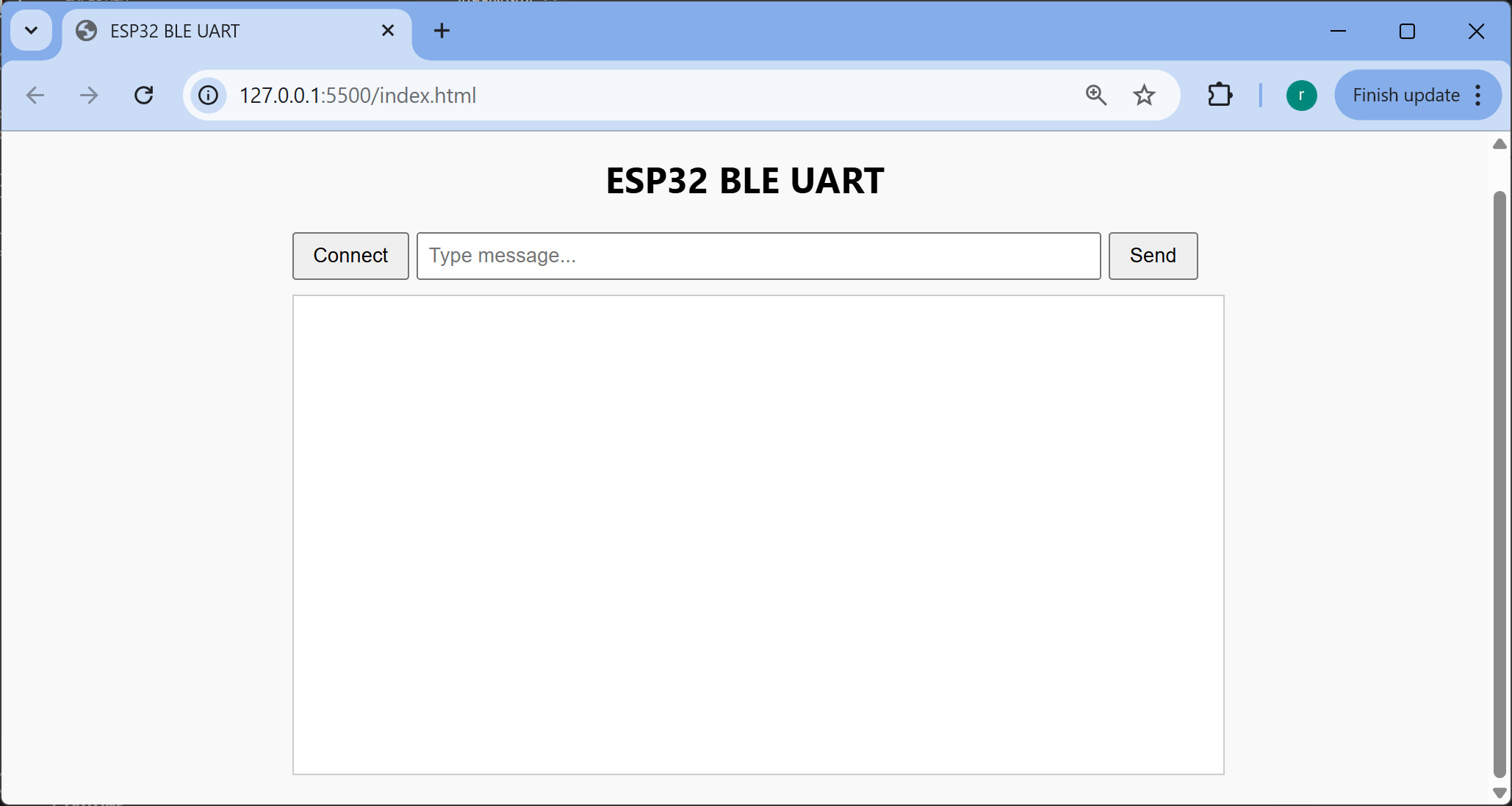

รูป: การเชื่อมต่อกับอุปกรณ์ ESP32 ด้วยเบราว์เซอร์ Chrome โดยเปิดใช้งาน Web Bluetooth

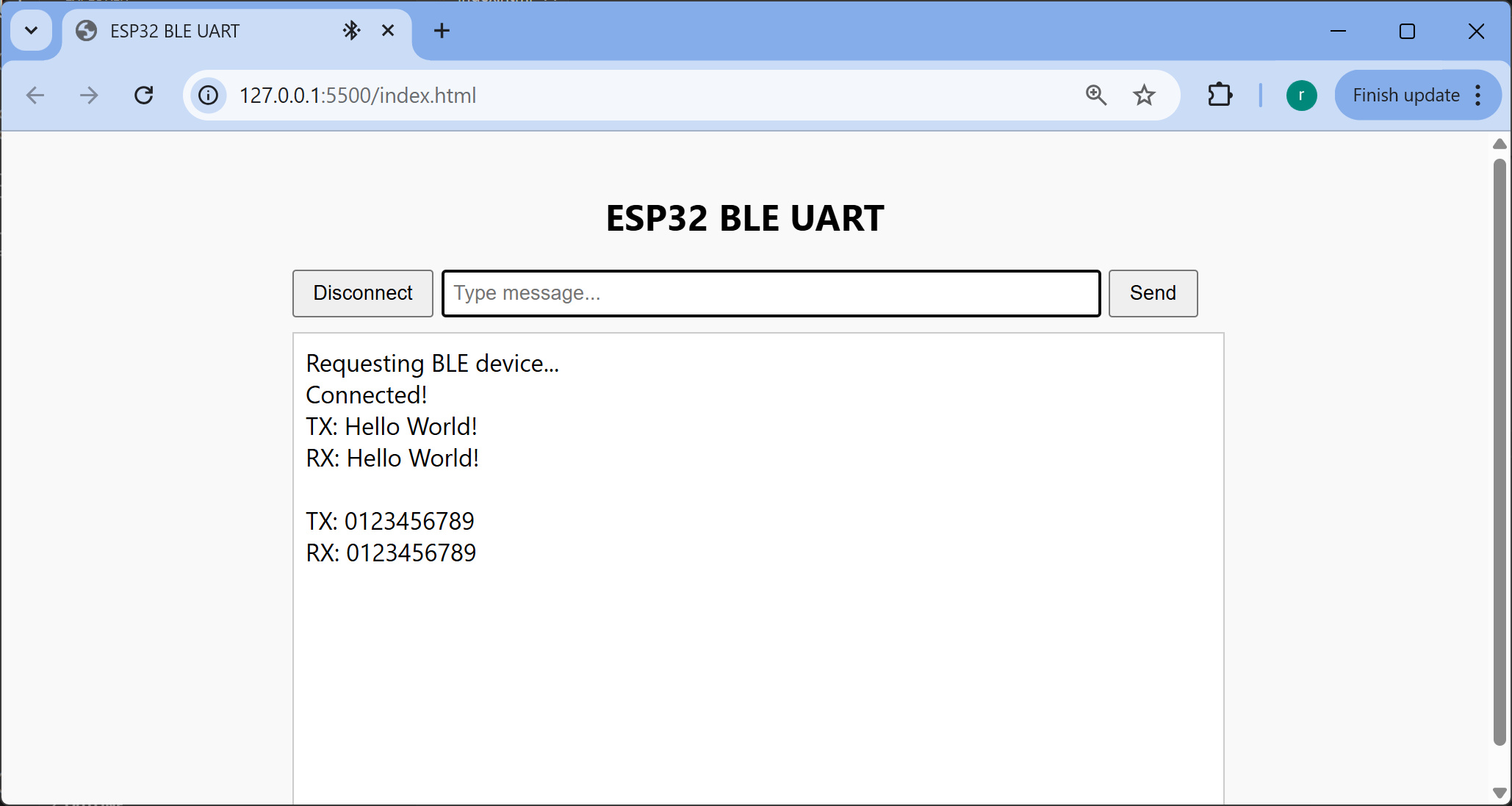

รูป: การทดสอบพิมพ์ข้อความจาก Chrome เพื่อส่งไปยังบอร์ด ESP32 โดยใช้บริการ BLE-UART

เมื่อบอร์ด ESP32 ได้รับข้อความ ก็จะส่งข้อความที่ได้รับนั้นกลับมา ดังนั้นจึงเป็นการทดสอบรับส่งข้อมูลในลักษณะที่เรียกว่า Serial Loopback (ให้สายไฟ Jumper Wire เชื่อมต่อขา Tx/GPIO-17 กับ Rx/GPIO-16 ของบอร์ด ESP32)

ตัวอย่างการนำไปประยุกต์ใช้งาน เช่น การเชื่อมต่อบอร์ด ESP32 กับอุปกรณ์อื่นที่สื่อสารข้อมูลด้วย Serial / UART (3.3V logic level) และควบคุมหรือรับส่งข้อมูลผ่าน Web App บน Chrome (Web Bluetooth) ได้

▷ กล่าวสรุป#

บทความนี้แนะนำการใช้งาน BLE (Bluetooth Low Energy) บนบอร์ด ESP32 / ESP32-S3 / ESP32-C3 ผ่านไลบรารี NimBLE-Arduino โดยใช้ตัวอย่างโค้ดสาธิตการทำงานในรูปแบบ BLE-UART Bridge มีการสร้างทาสก์ด้วย FreeRTOS แบ่งงานย่อย และให้ทำงานร่วมกัน เพื่อสื่อสารข้อมูลกับ BLE Client ทำให้สามารถรับส่งข้อมูลระหว่าง BLE กับ Hardware Serial

บทความที่เกี่ยวข้อง

This work is licensed under a Creative Commons Attribution-ShareAlike 4.0 International License.

Created: 2026-01-21 | Last Updated: 2026-01-21

Keys	Action
`?`	Open this help
`n`	Next page
`p`	Previous page
`s`	Search
