การฝึกต่อวงจรแบ่งแรงดันบนเบรดบอร์ดร่วมกับบอร์ด Arduino Uno#

บทความนี้กล่าวถึง การฝึกต่อวงจรบนเบรดบอร์ดและใช้งานร่วมกับบอร์ด Arduino แบบเสมือนจริง รวมถึงแนะนำการเขียนโค้ด Arduino Sketch ในเบื้องต้น

Keywords: Circuit Simulation, Arduino Uno, Tinkercad Circuits, Voltage Dividers, Variable Resistors

การทดลองวงจรแบ่งแรงดันไฟฟ้า (Voltage Divider)
ตัวอย่างอุปกรณ์ Variable Resistors ที่มีค่าความต้านทานเปลี่ยนแปลงได้
การอ่านค่าจากวงจรแบ่งแรงดันด้วย Arduino Uno เพื่อปรับอัตราการกระพริบของ LED
การส่งข้อความออกทางพอร์ต Serial
การอ่านค่าจากวงจรเซนเซอร์แสง LDR
การต่อวงจร "วิทสโตนบริดจ์" (Wheatstone Bridge)

▷ การทดลองวงจรแบ่งแรงดันไฟฟ้า (Voltage Divider)#

วงจรแบ่งแรงดันไฟฟ้าประกอบด้วยตัวต้านทานอย่างน้อย 2 ตัว นำมาต่ออนุกรมกัน และมีการป้อนแรงดันไฟฟ้า เช่น จากแหล่งจ่ายแรงดันคงที่ให้กับวงจร (DC Voltage Supply) ถ้าตัวต้านทานตัวใดตัวหนึ่งมีค่าความต้านทานเปลี่ยนแปลงได้ (เช่น ค่าความต้านทานเปลี่ยนแปลงตามสภาพแวดล้อม) ก็จะทำให้แรงดันตกคร่อมที่ตัวต้านทานแต่ละตัวเปลี่ยนแปลงตาม

รูป: ตัวอย่างวงจรแบ่งแรงดันไฟฟ้า

ตัวอย่างแรกเริ่มต้นด้วยการนำตัวต้านทานคงที่ 2 ตัว นำมาต่ออนุกรมกัน ดังนั้นเมื่อป้อนแรงดันไฟเลี้ยงให้กับตัวต้านทานที่ต่ออนุกรมกัน จะได้กระแส I ไหลผ่านตัวต้านทานแต่ละตัวในปริมาณที่เท่ากัน ยกตัวอย่างเช่น ป้อนแรงดันคงที่ VS=+5V ให้กับตัวต้านทาน R1 และ R2 ที่ต่ออนุกรมกัน และให้ปลายด้านหนึ่งของ R1 ต่อกับ GND ของวงจร และให้ปลายด้านหนึ่งของ R2 ต่อกับแรงดันไฟเลี้ยง VS ดังนั้นจึงสามารถคำนวณแรงดันตกคร่อมที่ตัวต้านทานแต่ละตัวได้ไม่ยาก

$I = \frac{V_S}{(R_1 + R_2)} \\ V(R_1) = I \cdot R_1 = \frac{V_S}{(R_1 + R_2)} \cdot R_1 \\ V(R_2) = I \cdot R_2 = \frac{V_S}{(R_1 + R_2)} \cdot R_2 \\ V(R_1) + V(R_2) = V_S$

ตัวอย่างการต่อวงจรทดลองสำหรับ Tinkercad Circuits มีดังนี้

รูป: การวัดแรงดันตกคร่อมของวงจรแบ่งแรงดันที่ประกอบด้วย $R_1=10k$ และ $R_2=20k$ โอห์ม

วงจรประกอบด้วยตัวต้านทาน $R_1=10k$ และ $R_2=20k$ โอห์ม มีแหล่งจ่าย $V_S=+5V$ ดังนั้นแรงดันตกคร่อมที่ตัวต้านทานแต่ละตัว จะได้เท่ากับ

$V(R_1) = \frac{5V}{(10+20)k\Omega} \cdot 10k\Omega = 1.667V \\ V(R_2) = \frac{5V}{(10+20)k\Omega} \cdot 20k\Omega = 3.333V$

ถัดไปเป็นตัวอย่างการทดลองใช้ตัวต้านทานปรับค่าได้แบบ 3 ขา หรือ Potentiometer และนำมาสร้างเป็นวงจรแบ่งแรงดันไฟฟ้า ดังต่อไปนี้

รูป: การวัดค่าความต้านทานของตัวต้านทานปรับค่าได้ 10k โอห์ม และการวัดแรงดันตกคร่อมของวงจรแบ่งแรงดัน

เมื่อจำลองการทำงานและลองปรับตำแหน่งของตัวต้านทานปรับค่าได้ จะทำให้แรงดันตกคร่อมที่ตัวต้านทาน R1 และ R2 เปลี่ยนแปลงได้ แต่ผลรวมจะเท่ากับแรงดันของแหล่งจ่าย

จากตำแหน่งของตัวต้านทานแบบหมุนปรับค่าได้ในรูปตัวอย่าง หากวัดด้วยโอห์มมิเตอร์จะได้ค่าความต้านทาน 6.8k และ 3.2k โอห์ม และได้ผลรวมเท่ากับ 10k โอห์ม ดังนั้นกรณีนี้ $R_1=6.8k$ และ $R_2=3.2k$ โอห์ม และวัดได้แรงดันตกคร่อมได้ดังนี้

$V(R_1) = \frac{5V}{10k\Omega} \cdot 6.8k\Omega = 3.4V \\ V(R_2) = \frac{5V}{10k\Omega} \cdot 3.2k\Omega = 1.6V$

หากลองปรับหมุนปุ่มของตัวต้านทานปรับค่าได้จากตำแหน่งมุมซ้ายสุดไปขวาสุด และวัดแรงดันไฟฟ้าที่ได้ จะเห็นได้ว่า ค่าที่วัดได้จะเป็นค่าต่อเนื่องในช่วง 0V .. +5V ดังนั้นจึงมองว่า เอาต์พุตของวงจรแบ่งแรงดันไฟฟ้าในลักษณะนี้ เป็นสัญญาณแบบแอนะล็อก

▷ ตัวอย่างอุปกรณ์ Variable Resistors ที่มีค่าความต้านทานเปลี่ยนแปลงได้#

ในการใช้งานซอฟต์แวร์ AUTODESK Tinkercad Circuits นอกจากตัวต้านทานคงที่ และ ตัวต้านทานปรับค่าได้ ยังมีตัวต้านทานประเภทอื่นที่มีค่าความต้านทานเปลี่ยนแปลงตามสภาพแวดล้อมให้เลือกใช้งานได้ เช่น

ตัวต้านทานไวแสง (LDR: Light-Dependent Resistor) หรือเรียกว่า Photocell ที่มีค่าความต้านทานเปลี่ยนแปลงตามความเข้มแสง (Illuminance: Lux) เช่น ทำจากวัสดุ CdS (Cadmium Sulfide) หรือ CdSe (Cadmium Selenide) ซึ่งตอบสนองได้ดีในช่วงความยาวคลื่นของแสงที่มองเห็นได้ด้วยตาเปล่า
เทอร์มิสเตอร์ (Thermistor) เป็นวัสดุที่มีค่าความต้านเปลี่ยนแปลงตามอุณหภูมิ โดยจำแนกออกเป็นสองประเภทหลักคือ เทอร์มิสเตอร์ที่มีค่าสัมประสิทธิ์อุณหภูมิเป็นบวก (Positive Temperature Coefficient: PTC) ซึ่งให้ค่าความต้านทานเพิ่มขึ้นเมื่ออุณหภูมิเพิ่มขึ้น และเทอร์มิสเตอร์ที่มีค่าสัมประสิทธิ์อุณหภูมิเป็นลบ ซึ่งให้ค่าความต้านทานลดลงเมื่ออุณหภูมิเพิ่มขึ้น (Negative Temperature Coefficient: NTC)
ตัวต้านทานที่เปลี่ยนค่าเมื่อได้รับแรงกด ซึ่งเป็นใช้เซนเซอร์ตรวจจับแรงกด (Resistive Force Sensor) เมื่อได้รับแรงกระทำ จะทำให้ค่าความต้านทานเปลี่ยนแปลงได้
ตัวต้านทานที่เปลี่ยนค่าเมื่อเกิดการโค้งงอ (Flexible Potentiometer) ซึ่งใช้เป็นเซนเซอร์ตรวจจับการโค้งงอ (Resistive Flex Sensor) เมื่อทำเกิดความโค้งงอ จะทำให้ค่าความต้านทานเปลี่ยนแปลงได้

รูป: ตัวต้านทานไวแสง หรือ LDR (แอลดีอาร์)

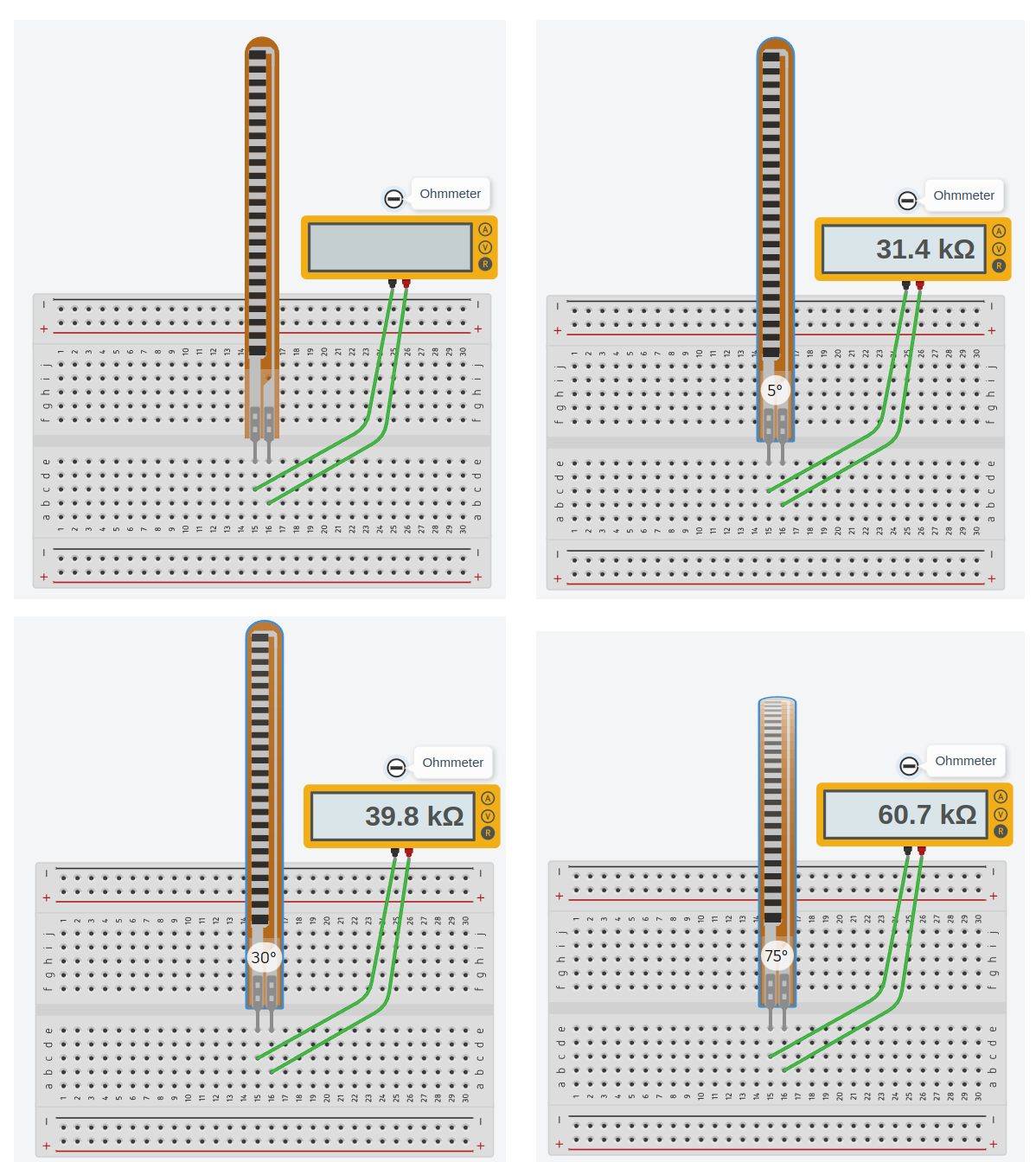

รูป: ตัวต้านทานที่เปลี่ยนค่าเมื่อเกิดการโค้งงอ

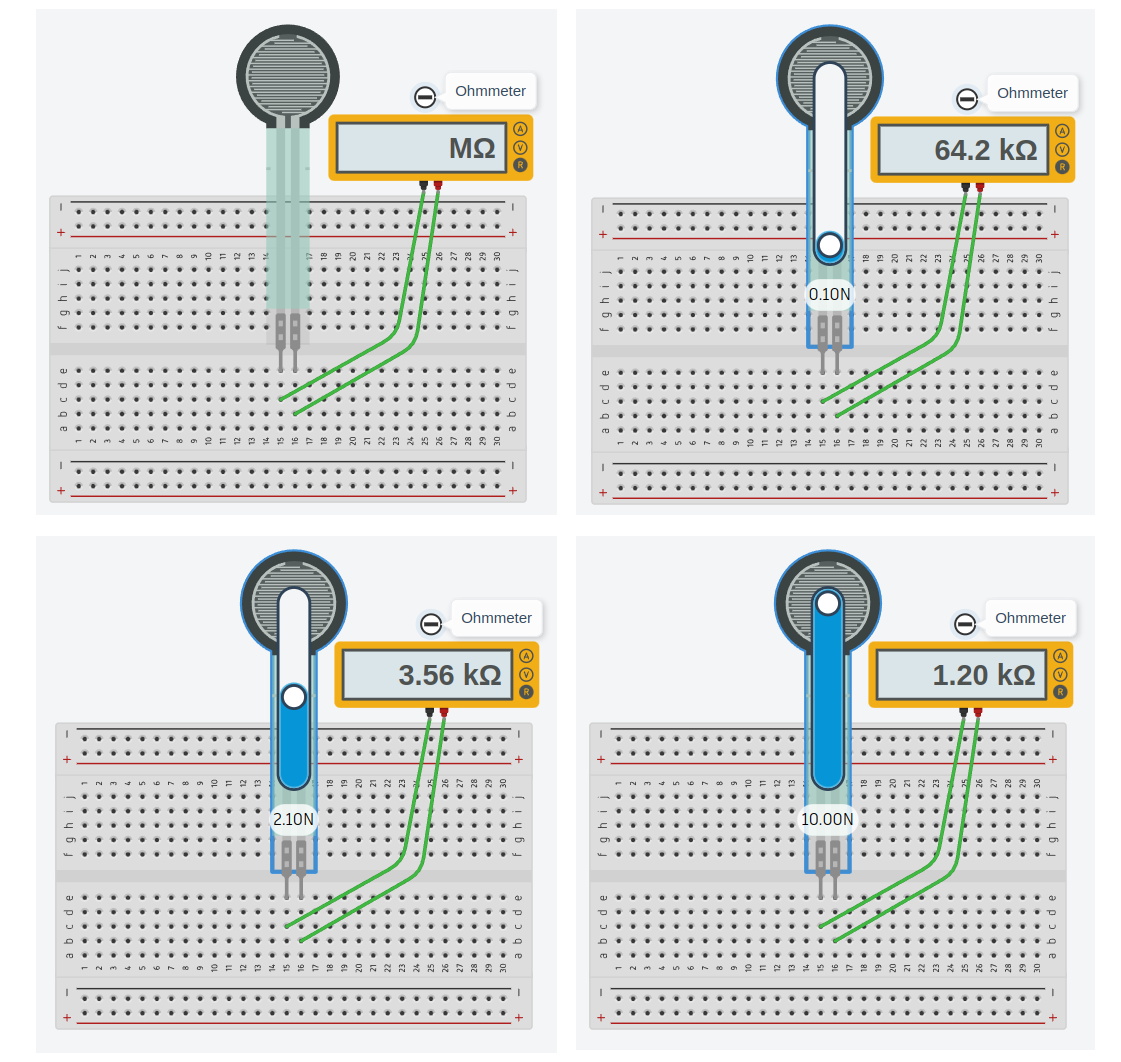

รูป: ตัวต้านทานที่เปลี่ยนค่าเมื่อได้รับแรงกด

โดยทั่วไปแล้ว ตัวต้านทานปรับค่าได้จะถูกนำไปใช้ร่วมกับตัวต้านทานคงที่และใช้งานเป็นวงจรแบ่งแรงดันไฟฟ้า

▷ การอ่านค่าจากวงจรแบ่งแรงดันด้วย Arduino Uno เพื่อปรับอัตราการกระพริบของ LED#

ถัดไปเป็นตัวอย่างการเขียนโค้ด Arduino Sketch และจำลองการทำงานด้วย Tinkercad Circuits วงจรนี้ประกอบด้วยตัวต้านทานปรับค่าได้ซึ่งมี 3 ขา ป้อนแรงดันไฟเลี้ยงที่ขา 1 และ 2 (ขาคู่ที่อยู่ด้านข้าง) ส่วนขาตรงกลาง (ตรงกับ Wiper หรือ Sliding Contact ที่อยู่ภายใน) ใช้เป็นขาเอาต์พุตของวงจร แรงดันไฟฟ้าที่ขากลางเทียบกับ GND ของวงจรนี้ จะถูกนำไปใช้เป็นสัญญาณอินพุต-แอนะล็อก ซึ่งมีค่าอยู่ในช่วง 0V .. +5V สำหรับบอร์ด Arduino Uno

รูป: การใช้งานวงจรแบ่งแรงดันไฟฟ้าร่วมกับบอร์ด Arduino Uno และตัวอย่างการเขียนโค้ด

สัญญาณอินพุตแบบแอนะล็อกถูกนำไปต่อเข้าที่ขา A0 ของบอร์ด Arduino Uno และสามารถอ่านค่าให้เป็นข้อมูลดิจิทัล (เป็นค่าตัวเลขจำนวนเต็ม) โดยใช้วงจร ADC (Analog-to-Digital Converter) ภายในชิปไมโครคอนโทรลเลอร์ของบอร์ด Uno

วงจรประเภทนี้ทำหน้าที่คอยแปลงระดับแรงดันที่ขาอินพุต ให้เป็นค่าตัวเลข ซึ่งในกรณีของบอร์ด Uno จะได้ค่าอยู่ในช่วง 0..1023 (ความละเอียดเท่ากับ 10 บิต) สำหรับแรงดันอินพุตในช่วง 0V .. +5V (ใช้สเกลแบบเชิงเส้นในการแปลงค่าตัวเลข)

คำสั่งของ Arduino API ที่จะต้องใช้กับสัญญาณอินพุต-แอนะล็อกคือ analogRead(...) โดยจะต้องระบุหมายเลขขาที่ใช้เป็นขาอินพุต-แอนะล็อก เช่น A0 ในตัวอย่างนี้

// Constant declaration
const int analogInputPin = A0; // The analog input pin to be used.

void setup() {
  // Set LED pin direction to output
  pinMode( LED_BUILTIN, OUTPUT );
}

void loop() {
  // Read the value from the sensor
  int value = analogRead( analogInputPin );
  // Map the value from 0..1023 to 100...1000
  int delayMsec = map( value, 0, 1023, 100, 1000 );
  // Turn the LED on
  digitalWrite( LED_BUILTIN, HIGH );
  // Delay for some milliseconds
  delay( delayMsec );
  // turn the LED off
  digitalWrite( LED_BUILTIN, LOW );
  // Delay for some milliseconds
  delay( delayMsec );
}

ในโค้ดตัวอย่างมีการใช้คำสั่ง map(...) ของ Arduino API เพื่อแปลงค่าตัวเลขในช่วง 0..1023 โดยการสเกลค่าแบบเชิงเส้น ให้อยู่ในช่วง 100 ถึง 1000 แล้วนำไปใช้เป็นค่าในการหน่วงเวลาด้วยคำสั่ง delay(...) ดังนั้นการหมุนปรับค่าของตัวต้านทาน จะทำให้อัตราการกระพริบของ LED บนบอร์ด Uno เพิ่มขึ้นหรือลดลงได้

การเรียกใช้ฟังก์ชัน map(...)

map(value, fromLow, fromHigh, toLow, toHigh)

ให้ผลเหมือนกับการเขียนโค้ดต่อไปนี้

(value - fromLow) * (toHigh - toLow) / (fromHigh - fromLow) + toLow

▷ การส่งข้อความออกทางพอร์ต Serial#

จากวงจรและโค้ดตัวอย่างที่แล้ว หากต้องการจะส่งค่าของตัวแปรในขณะที่โปรแกรมทำงาน โดยส่งเป็นข้อความออกทางพอร์ตอนุกรม Serial ไปยังคอมพิวเตอร์ของผู้ใช้ ก็สามารถใช้คำสั่งของ Arduino API เช่น

Serial.begin(...) ทำคำสั่งนี้เป็นการเริ่มต้นการทำงานของพอร์ต Serial และจะต้องระบุอัตราการรับส่งข้อมูล ซึ่งเรียกว่า Baudrate โดยทั่วไปก็ใช้ค่าคงที่ เช่น 9600 (ช้า) หรือ 115200 (เร็ว) เป็นต้น
Serial.print(...) ส่งค่าของตัวแปร หรือค่าคงที่ โดยแปลงเป็นข้อความไปยัง Serial ส่งข้อความแล้วไม่ต้องขึ้นบรรทัดใหม่
Serial.println(...) ส่งข้อความแล้วขึ้นบรรทัดใหม่

// Constant declaration
const int analogInputPin = A0; // Use Arduino A0 pin (analog input)

void setup() {
  // Initialize Serial and set the baudrate to 115200
  Serial.begin( 115200 );
  // Set LED pin direction to output
  pinMode( LED_BUILTIN, OUTPUT );
}

void loop() {
  // Read the value from the sensor
  int value = analogRead( analogInputPin );
  int delayMsec = map( value, 0, 1023, 100, 1000 );
  Serial.print( "A0:" );
  Serial.print( value );
  Serial.print( ", delay(msec):" );
  Serial.println( delayMsec );
  // Turn the LED on
  digitalWrite( LED_BUILTIN, HIGH );
  // Delay for some milliseconds
  delay( delayMsec );
  // turn the LED off
  digitalWrite( LED_BUILTIN, LOW );
  // Delay for some milliseconds
  delay( delayMsec );
}

รูป: ตัวอย่างการจำลองการทำงานของบอร์ด Uno แบบเสมือนจริง และมีการส่งข้อความออกทางพอร์ต Serial

▷ การอ่านค่าจากวงจรเซนเซอร์แสง LDR#

ตัวอย่างถัดไปสาธิตการต่อวงจรแบ่งแรงดันไฟฟ้าโดยใช้ตัวต้านทานไวแสง LDR และตัวต้านทานคงที่ เช่น 2.2k แรงดันไฟฟ้าจากวงจรดังกล่าวจะถูกนำไปใช้เป็นสัญญาณอินพุต-แอนะล็อกให้กับบอร์ด Uno โดยต่อเข้าที่ขา A0

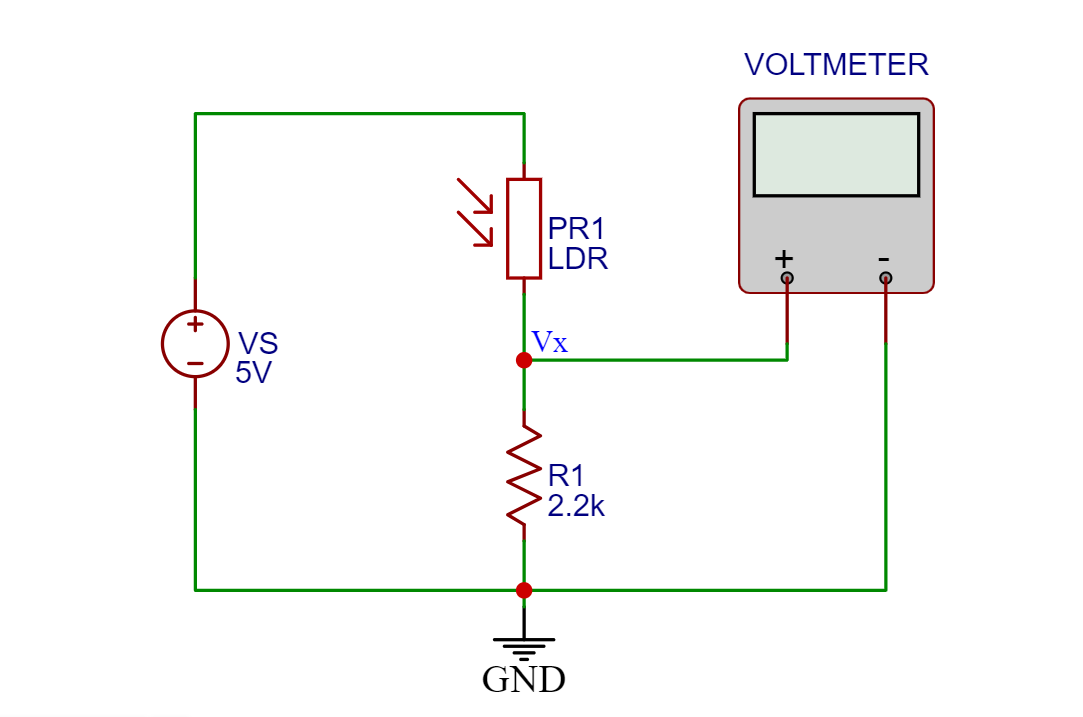

รูป: ตัวอย่างผังวงจรแบ่งแรงดันไฟฟ้าที่ประกอบด้วย LDR และตัวต้านทานคงที่ และการวัดแรงดันตกคร่อมที่ตัวต้านทาน

ค่าของสัญญาณอินพุต-แอนะล็อกที่ได้จากการอ่านด้วยคำสั่ง analogRead(...) จะถูกเก็บไว้ในตัวแปร sensorValue แล้วนำไปเปรียบเทียบกับค่าคงที่ triggerValue ผลลัพธ์จากการเปรียบเทียบค่า จะถูกใช้เป็นเงื่อนไขของประโยคคำสั่ง if และกำหนดสถานะลอจิกของ LED ที่ขาดิจิทัลหมายเลข 5

ในตัวอย่างนี้ได้กำหนดเงื่อนไขไว้ว่า ถ้าความสว่างหรือความเข้มแสงเพิ่มขึ้น และทำให้แรงดันอินพุตเพิ่มขึ้นตาม จนมีค่ามากกว่า triggerValue จะทำให้ LED เปลี่ยนสถานะลอจิกจาก HIGH เป็น LOW ดังนั้นถ้าความเข้มแสงมากพอ จะทำให้ LED ดับลง แต่ถ้าน้อยกว่าค่าที่กำหนดไว้ จะทำให้ LED สว่าง

// Constant declarations
const int sensorInputPin = A0; // Analog input pin
const int ledPin = 9;          // External LED pin
const int triggerValue = 700;  // Trigger value for comparison

void setup() {
  // Initialize Serial and set the baudrate to 115200
  Serial.begin( 115200 );
  // Set LED pin direction to output
  pinMode( ledPin, OUTPUT );
}

void loop() {
  // Read the analog input
  int sensorValue = analogRead( sensorInputPin );
  // Compare the current analog input value with
  // the trigger value and update the LED output
  if (sensorValue > triggerValue) {
    digitalWrite( ledPin, LOW );  // Turn off the LED
  } else {
    digitalWrite( ledPin, HIGH ); // Turn on the LED
  }
  // Send the analog sensor value as a string to Serial
  Serial.println( sensorValue );
  delay(50);
}

รูป: ตัวอย่างการจำลองการทำงานของบอร์ด Uno แบบเสมือนจริง สำหรับวงจรเซนเซอร์ LDR(มีการปรับความเข้มแสง)

ค่าของ triggerValue เป็นค่าคงที่ แต่ถ้าต้องการให้ปรับระดับได้จากภายนอก ก็สามารถใช้วงจรแบ่งแรงดันไฟฟ้า และสร้างจากตัวต้านทานปรับค่าได้ และอ่านค่าด้วยขาแอนะล็อก-อินพุตอีกขาหนึ่ง เช่น A0 แล้วนำค่าไปใช้ในการเปรียบเทียบ ตัวอย่างการเขียนโค้ด มีดังนี้

// Constant declaration
const int sensorInputPin  = A0;
const int triggerInputPin = A1;
const int ledPin = 9;

void setup() {
  Serial.begin( 115200 );
  pinMode( ledPin, OUTPUT );
}

void loop() {
  int sensorValue  = analogRead( sensorInputPin );
  int triggerValue = analogRead( triggerInputPin );
  // Check the condition for turning off/on the LED
  if (sensorValue > triggerValue) {
    digitalWrite( ledPin, LOW );  // Turn off the LED
  } else {
    digitalWrite( ledPin, HIGH ); // Turn on the LED
  }
  // Send the analog value as a string to Serial
  Serial.println( sensorValue );
  delay(50);
}

รูป: ตัวอย่างการจำลองการทำงานของบอร์ด Uno แบบเสมือนจริง สำหรับวงจรเซนเซอร์ LDR (มีการปรับความเข้มแสง)

หากนำโค้ดตัวอย่างไปทดลองใช้จริง ระดับแรงดันของสัญญาณอินพุต อาจมีการแกว่งหรือเปลี่ยนแปลงในช่วงแคบ ๆ และถ้าหากใกล้เคียงกับค่า triggerValue ที่ได้กำหนดไว้ จะทำให้ LED ติด-ดับ สลับไปมา ในช่วงเวลาสั้น ๆ การแก้ไขปัญหาในลักษณะนี้ทำได้หลายวิธี

แนะนำให้มีการใช้ค่าคงที่สำหรับการเปรียบเทียบสอง 2 ระดับ คือ ค่าระดับบน (upperValue) และค่าระดับล่าง (lowerValue) และมีการเปรียบเทียบกับค่าล่าสุด (currentValue) กับค่าที่อ่านได้ในครั้งที่แล้ว (previousValue) เพื่อให้ทราบทิศทางการเปลี่ยนแปลง (เพิ่มขึ้นหรือลดลง)

ถ้าแรงดันอินพุตที่วัดได้เพิ่มขึ้นและสูงกว่าค่าระดับบน ให้ผลลัพธ์เป็น "ความเข้มแสงมาก" แล้วปิด LED
ถ้าแรงดันอินพุตเริ่มลดลงจนต่ำกว่าค่าระดับล่าง ให้ผลลัพธ์เป็น "ความเข้มแสงน้อย" แล้วเปิด LED

การตรวจสอบเงื่อนไขสำหรับการปิด LED:

  if ( (currentValue > previousValue)
    && (currentValue > upperValue) ) {
    digitalWrite(ledPin, LOW); // Turn off LED
  }

คำอธิบายโค้ด

มีการใช้ประโยคคำสั่ง if ตรวจสอบเงื่อนไขเพื่อทำให้ LED ดับลง (OFF)
มีการเปรียบเทียบค่า (currentValue > previousValue) ถ้าให้ผลเป็นจริง ค่าใหม่มีค่ามากกว่าค่าครั้งก่อน หมายถึง มีการเปลี่ยนแปลงค่าเพิ่มขึ้น
มีการเปรียบเทียบค่า (currentValue > upperValue) ถ้าให้ผลเป็นจริง ค่าใหม่มีค่ามากกว่าค่าระดับบนแล้ว
&& หมายถึง โอเปอร์เรเตอร์ Logical AND ดังนั้นถ้าทั้งสองเงื่อนไขเป็นจริง จะทำให้ LED ดับลง

การตรวจสอบเงื่อนไขสำหรับการเปิด LED:

  if ( (currentValue < previousValue)
    && (currentValue < lowerValue) ) {
    digitalWrite(ledPin, HIGH);
  }

คำอธิบายโค้ด

มีการใช้ประโยคคำสั่ง if ตรวจสอบเงื่อนไขเพื่อทำให้ LED สว่าง (ON)
มีการเปรียบเทียบค่า (currentValue < previousValue) ถ้าให้ผลเป็นจริง ค่าใหม่มีค่าน้อยกว่าค่าครั้งก่อน หมายถึง มีการเปลี่ยนแปลงค่าลดลง
มีการเปรียบเทียบค่า (currentValue < lowerValue) ถ้าให้ผลเป็นจริง ค่าใหม่มีค่าน้อยกว่าค่าระดับล่างแล้ว
&& หมายถึง โอเปอร์เรเตอร์ Logical AND ดังนั้นถ้าทั้งสองเงื่อนไขเป็นจริง จะทำให้ LED สว่าง

ตัวอย่างโค้ดโดยสมบรูณ์:

// Constant declaration
const int analogInputPin = A0;
const int ledPin = 9;
const int lowerValue = 500;
const int upperValue = 700;

// Global variable declaration
int previousValue;

void setup() {
  Serial.begin( 115200 );
  pinMode( ledPin, OUTPUT );
  previousValue = analogRead( analogInputPin );
  delay(100);
}

void loop() {
  // Read the analog input
  int currentValue = analogRead( analogInputPin );
  // Check the condition for turning off the LED
  if ( (currentValue > previousValue)
    && (currentValue > upperValue) ) {
    digitalWrite(ledPin, LOW); // Turn off the LED
  }
  // Check the condition for turning on the LED
  if ( (currentValue < previousValue)
    && (currentValue < lowerValue) ) {
    digitalWrite(ledPin, HIGH); // Turn on the LED
  }
  // Save the current value as previous value
  previousValue = currentValue;
  // Send the analog value as a string to Serial
  Serial.println( currentValue );
  delay(50);
}

รูป: ตัวอย่างการจำลองการทำงานของบอร์ด Uno แบบเสมือนจริง สำหรับวงจรเซนเซอร์ LDR (มีการปรับความเข้มแสง)

▷ การต่อวงจร "วิทสโตนบริดจ์" (Wheatstone Bridge)#

วงจร "วิทสโตนบริดจ์" เป็นวงจรไฟฟ้าที่ประกอบด้วยแหล่งจ่ายกระแสตรง $V_s$ และตัวต้านทาน 4 ตัว ( $R_1$ , .., $R_4$ ) ตามรูปวงจรต่อไปนี้ วงจรแบ่งได้เป็น 2 ส่วน คือ วงจรแบ่งแรงดันไฟฟ้าจำนวน 2 ชุด (ตัวต้านทาน $R_1$ อนุกรมกับ $R_2$ และ ตัวต้านทาน $R_3$ อนุกรมกับ $R_4$ ตามลำดับ)

ตัวต้านทาน $R_1$ และ $R_3$ มีค่าคงที่ (Fixed Resistor)
ตัวต้านทานหนึ่งตัวปรับค่าได้คือ $R_2$ (Variable Resistor)
ตัวต้านทาน $R_4$ (ใช้ชื่อเป็น $R_x$ ) เป็นตัวต้านทานที่ไม่ทราบค่า (Unknown Value Resistor) เช่น ตัวต้านทานไวแสง (LDR) ตัวต้านทานเปลี่ยนแปลงค่าตามอุณหภูมิ หรือ เทอร์มิสเตอร์ (Thermistor) เป็นต้น

ข้อสังเกต: บางกรณี ก็ให้ $R_3$ เป็นตัวต้านทานปรับค่าได้ และตัวต้านทาน $R_2$ มีค่าคงที่

$V_a$ ของวงจรแบ่งแรงดันไฟฟ้าทางซ้ายมือ คำนวณได้ดังนี้

$V_a = \frac{R_2}{R_1 + R_2} V_s$

$V_b$ ของวงจรแบ่งแรงดันไฟฟ้าทางขวา คำนวณได้ดังนี้

$V_b = \frac{R_x}{R_3 + R_x} V_s$

ดังนั้นผลต่างของแรงดันไฟฟ้าที่จุด A และ B หรือ $V_{ab}$ ในวงจร จะเท่ากับ

$\begin{align} V_{ab} &= V_a - V_b = \Big[ \frac{R_2}{R_1 + R_2} - \frac{R_x}{R_3 + R_x} \Big] V_s \\ \frac{V_{ab}}{V_s} &= \frac{R_2}{R_1 + R_2} - \frac{R_x}{R_3 + R_x} \\ \end{align}$

และหาค่าของ $R_x$ ได้ดังนี้ $R_x = \Big(\frac{R_2 \cdot V_s - (R_1+R_2) \cdot V_{ab}}{ R_1 \cdot V_s + (R_1+R_2) \cdot V_{ab} }\Big) R_3$

$V_{ab}$ จะเป็นศูนย์หรือไม่ ขึ้นอยู่กับว่า วงจรอยู่ในสภาวะสมดุล (Balanced) หรือไม่ การปรับค่า $R_3$ สามารถทำให้วงจรเข้าสู่สภาวะสมดุลได้

ในสภาวะสมดุล ถ้าแรงดันไฟฟ้าระหว่างจุด A และ B จะได้เป็นศูนย์ นอกจากนั้นแล้ว ยังสามารถเขียนความสัมพันธ์ระหว่างตัวต้านทานดังนี้

$V_{ab} = V_a - V_b = 0 \\ \frac{R_2}{R_1 + R_2} = \frac{R_x}{R_3 + R_x} \\ R_2 \cdot R_3 + R_2 \cdot R_x = R_1 \cdot R_x + R_2 \cdot Rx \\ R_x = \frac{R_2 \cdot R_3}{R_1}$

ดังนั้นเมื่อทราบค่าความต้านทานของ $R_1$ , $R_2$ และ $R_3$ ก็สามารถคำนวณค่าของ $R_x$ ได้

หากมีการเปลี่ยนแปลงของความต้านทาน $R_x$ ซึ่งทำให้เกิดผลต่างของแรงดันไฟฟ้า และถ้าอยู่ในระดับมิลลิโวลต์ ก็นิยมใช้ไอซี OpAmp นำมาต่อวงจรในลักษณะที่เรียกว่า Diferential Amplifier เพื่อขยายผลต่างของแรงดันระหว่างจุด A และ B ก่อนจะนำสัญญาณเอาต์พุตที่ได้ ไปต่อเข้ากับขาอินพุต-แอนะล็อกของบอร์ดไมโครคอนโทรลเลอร์ (และแรงดันไฟฟ้าจะต้องอยู่ในช่วง 0V..VREF ของไมโครคอนโทรลเลอร์) เพื่ออ่านค่าแรงดันไฟฟ้าดังกล่าว

▷ กล่าวสรุป#

บทความนี้นำเสนอการทดลองวงจรที่มีการใช้งานตัวต้านทานปรับค่าได้ โดยสร้างเป็นวงจรแบ่งแรงดันไฟฟ้า และใช้งานร่วมกับบอร์ด Arduino Uno วงจรและโค้ดสามารถจำลองการทำงานได้เสมือนจริงโดยใช้ซอฟต์แวร์ AUTODESK Tinkercad Circuits
