แนะนำการใช้งานเครื่องมือสร้างและวัดสัญญาณแบบพกพา ADALM2000 ในเบื้องต้น (สำหรับ Windows)#

บทความนี้กล่าวถึง การเริ่มต้นใช้งานอุปกรณ์ ADALM2000 ของบริษัท ADI และใช้งานร่วมกับซอฟต์แวร์ Scopy

Keywords: Testing & Measurement (T&M) Equipment, ADI ADALM2000, Scopy

▷ Active Learning Module MK2000 (ADALM2000)#

ADALM2000 ของบริษัท Analog Devices Inc. (ADI) จัดอยู่ในหมวดอุปกรณ์ Testing & Measurement (T&M) ซึ่งใช้ในการทดสอบวงจรและการวัดสัญญาณ เป็นอุปกรณ์ที่ออกแบบมาเพื่อการเรียนรู้และทดลองเกี่ยวกับวงจรอิเล็กทรอนิกส์และสัญญาณแอนะล็อก สามารถเชื่อมต่อกับซอฟต์แวร์ประเภท Open Source ที่มีชื่อว่า Scopy สำหรับคอมพิวเตอร์ของผู้ใช้ และใช้ในการทดสอบและวิเคราะห์ผลได้แบบเรียลไทม์ได้ อุปกรณ์มีขนาดเล็กและพกพาได้สะดวก ในการใช้งานโดยทั่วไป ก็ใช้วิธีเชื่อมต่อกับคอมพิวเตอร์ของผู้ใช้ ผ่านทางพอร์ต USB

อุปกรณ์ของ ADI ที่จัดอยู่ในกลุ่มเดียวกัน ได้แก่

  • ADALM-1000
  • ADALM-2000
  • ADALM-PLUTO (SDR)

ฟังก์ชันหลักของ ADALM2000 มีดังนี้

  • ออสซิลโลสโคป (Oscilloscope): เครื่องมือสำหรับตรวจสอบสัญญาณไฟฟ้าและแสดงผลกราฟของแรงดันไฟฟ้าในหนึ่งช่วงเวลา สามารถวัดสัญญาณอินพุตได้ 2 ช่อง ได้แก่ขา 1+ คู่กับ 1- และ 2+ คู่กับ 2- (ดังนั้นจึงวัดสัญญาณได้ทั้งแบบ Differential mode และ Singled-ended สำหรับสัญญาณแต่ละช่อง)
  • เครื่องกำเนิดสัญญาณ (Arbitrary Waveform Generator (AWG)): เครื่องมือสำหรับสร้างสัญญาณไฟฟ้าในรูปแบบต่าง ๆ เช่น สัญญาณไซน์ (Sine), สามเหลี่ยม (Triangle), และสี่เหลี่ยม (Square) สามารถสร้างสัญญาณเอาต์พุตได้ 2 ช่อง คือ W1 และ W2 อ้างอิงกับขา GND ของระบบ
  • แหล่งจ่ายไฟเลี้ยงแบบ DC (Power Supply): มีแหล่งจ่ายไฟในตัวที่สามารถปรับระดับแรงดันไฟฟ้าได้ตามต้องการ อยู่ในช่วง +/-5V ที่ขา V+, V- และมีขา GND เป็นกราวนด์ของระบบ และงานได้ทั้งในโหมด Independent (ตั้งค่าแรงดันไฟฟ้าทั้งสองช่องอิสระจากกัน) และโหมด Tracking
  • ขาอินพุตและเอาต์พุตแบบดิจิทัล (Digital I/O): รองรับการเชื่อมต่อกับวงจรดิจิทัลต่าง ๆ มีขา Digital I/O จำนวน 16 ขา (16 บิต) DIO 0..15 ใช้แรงดันไฟฟ้าสำหรับลอจิก +3.3V (5V Input-tolerant)
  • การสร้างสัญญาณดิจิทัลตามรูปแบบที่กำหนด (Pattern Generator): เครื่องมือสำหรับสร้างชุดของสัญญาณดิจิทัลแบบเรียงลำดับ เช่น เพื่อใช้ในการทดสอบวงจรดิจิทัล
  • เครื่องวิเคราะห์เครือข่าย (Network Analyzer): ใช้ในการวิเคราะห์และทดสอบการตอบสนองของวงจรในด้านความถี่ (Frequency Sweep และ Frequency Response)
  • เครื่องวิเคราะห์สเปกตรัมของสัญญาณ (Spectrum Analyzer): ใช้ในการวิเคราะห์สัญญาณในเชิงความถี่ โดยคำนวณ FFT ของสัญญาณ
  • มีช่องสัญญาณ Digital Trigger In/Out จำนวน 2 ขา (T0 และ T1) เช่น ใช้เป็นสัญญาณทริกเกอร์ (ดิจิทัล) จากภายนอก

ชิปที่สำคัญภายในอุปกรณ์ ADALM2000 (M2K)

  • AMD/Xilinx ZYNQ Z7010 SoC (dual-core 32-bit ARM Cortex-A9 processor + FPGA) ทำงานด้วยระบบปฏิบัติการ Embedded Linux
  • AD9963 เป็นไอซี ADC / DAC เชื่อมต่อด้วยบัส SPI ความเร็วสูง
  • ADF4360–7 เป็นไอซีสำหรับการสร้างสัญญาณที่มีคาบ ความถี่สูง และเชื่อมต่อด้วยบัส SPI เช่นกัน

นอกจาก Scopy ซอฟต์แวร์ที่เป็น Open Source ของบริษัท ADI และเกี่ยวข้องกับการใช้งาน ADALM2000 แบ่งตามลำดับชั้นของ Software Layers ได้แก่

  • ไลบรารี libiio (Industrial Input/Output Library: IIO) สำหรับโค้ดภาษา C (ใช้ในการเชื่อมต่อกับอุปกรณ์ตามรูปแบบที่เรียกว่า Linux Industrial Input/Output Subsystem) - ไลบรารี libm2k สำหรับภาษา C/C++ สำหรับการเชื่อมต่อกับอุปกรณ์ M2K และมีส่วนเชื่อมต่อสำหรับภาษา Python และ MATLAB: libm2k Wiki | API

รูป: อุปกรณ์ ADALM2000 และฟังก์ชันหลักของอุปกรณ์

รูป: แผนผังแสดงตำแหน่งขาคอนเนกเตอร์ของอุปกรณ์ ADALM2000



▷ การติดตั้งซอฟต์แวร์ Scopy สำหรับ Windows#

เริ่มต้นให้ดาวน์โหลดไฟล์สำหรับการติดตั้งและใช้งาน Scopy ดูรายละเอียดได้จาก Scopy Wiki

  • เป็นซอฟต์แวร์แบบ Open Source เขียนโค้ดด้วยภาษา C/C++ (Qt framework)
  • ใช้ได้กับระบบปฏิบัติการ Windows, Linux, Mac OSX, Android
  • เวอร์ชันล่าสุดที่ได้ทดลองในบทความนี้ v1.4.1 (Release date: Aug 3, 2022)
  • ไฟล์สำหรับ Windows มี 2 ตัวเลือก
    • Scopy-v1.4.1-Windows-portable.zip (Portable, no installation)
    • scopy-v1.4.1-Windows-setup.exe (Windows Installation File)

เมื่อดาวน์โหลดและติดตั้งไฟล์ Scopy สำหรับ Windows แล้ว ให้ติดตั้ง Device Drivers และในไดเรกทอรีของ Scopy จะมีไฟล์ที่เกี่ยวข้องสำหรับการติดตั้ง

รูป: การติดตั้ง Device Drivers สำหรับระบบปฏิบัติการ Windows 10 / 11

เมื่อได้เชื่อมต่ออุปกรณ์ ADALM200 กับคอมพิวเตอร์ของผู้ใช้ผ่านทางพอร์ต USB ให้เปิดใช้งานโปรแกรม Scopy แล้วกดลองปุ่ม Connect และ Identify

รูป: หน้าต่างหลักของโปรแกรม Scopy เมื่อเปิดใช้งานครั้งแรก

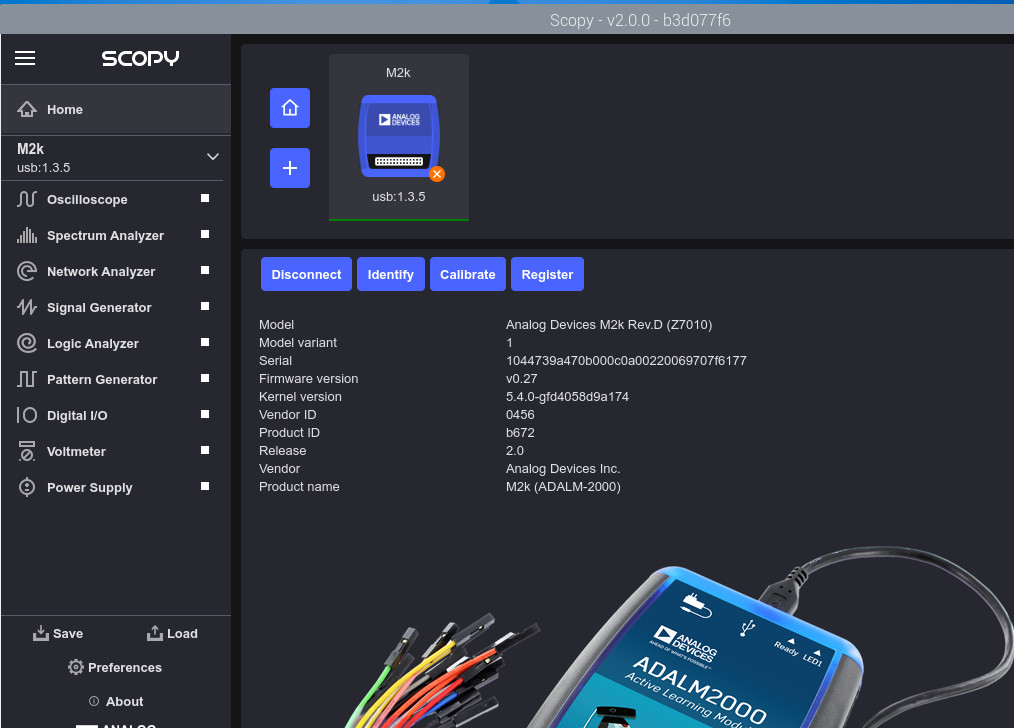

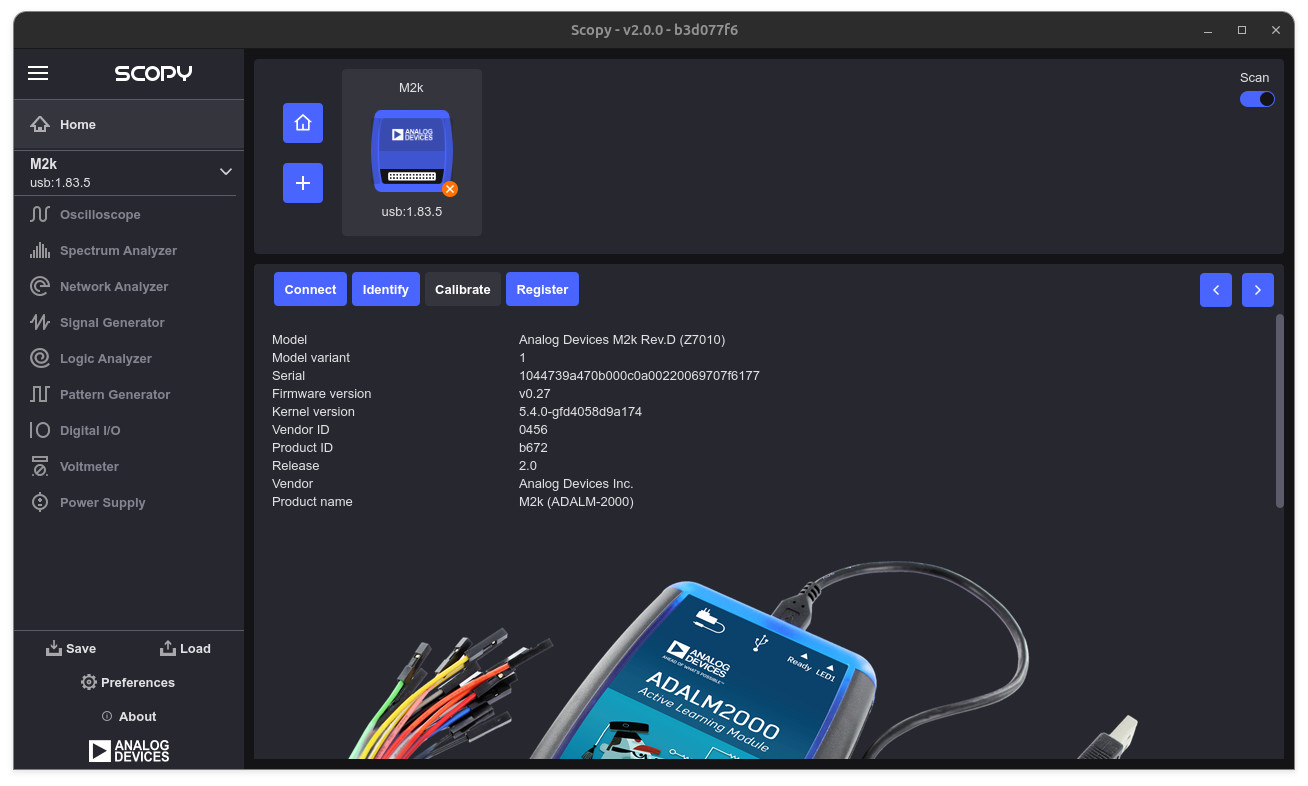

รูป: สถานะการเชื่อมต่อกับอุปกรณ์ ADALM200 และพร้อมใช้งาน

ถ้าต้องการกดปุ่ม Calibrate จะต้องให้แน่ใจว่า ไม่มีการเชื่อมต่ออุปกรณ์ที่ขา Analog I/O ใด ๆ ก่อนทำขั้นตอน Calibrate



▷ การสร้างสัญญาณแอนะล็อกและวัดสัญญาณ#

ถัดเป็นไปตัวอย่างการทดลองสร้างสัญญาณเอาต์พุตซึ่งเป็นสัญญาณแอนะล็อกและมีคาบ ผู้ใช้สามารถเลือกได้หลายแบบ เช่น การสร้างสัญญาณรูปคลื่นสามเหลี่ยม (Triangle) โดยจะต้องกำหนดความถี่ (Frequency) แอมพลิจูด (Amplitude) ระดับแรงดันออฟเซต (DC Offset) และเลือกช่องสัญญาณเอาต์พุตซึ่งมี 2 ช่อง ในตัวอย่างนี้ จะเลือกใช้เพียง 1 ช่อง คือ W1 และอ้างอิงกับ GND ของระบบ

รูป: ตัวอย่างการสร้างสัญญาณสามเหลี่ยม แอมพลิจูด Vpp = 5V ความถี่ 1kHz

เมื่อสร้างสัญญาณเอาต์พุต โดยตั้งค่าและกดปุ่ม Run สำหรับฟังก์ชัน Signal Generator แล้ว ถัดไปให้ไปตั้งค่าใช้งานฟังก์ชัน Oscilloscope ซึ่งมี 2 ช่องอินพุตให้เลือกใช้งาน ในตัวอย่างนี้ จะเลือกใช้เพียง 1 ช่อง คือ 1+ คู่กับ 1- ดังนั้นในกรณีนี้ ให้นำขา 1+ ไปต่อกับ W1 และขา 1- ไปต่อกับ GND

ผู้ใช้จะต้องตั้งค่าการใช้งานออสซิลสโคป เช่น Volt/div และ Time/div การตั้งค่า Trigger เช่น Trigger Type เช่น Rising | Falling | Any Edge และ Trigger Voltage Level เป็นต้น

รูป: ตัวอย่างการวัดสัญญาณด้วยออสซิลโลสโคป

รูป: ตัวอย่างการตั้งค่า Memory Depth (จำนวนของข้อมูลจากการชักตัวอย่างที่นำมาเก็บลงในหน่วยความจำ) ซึ่งมีหลายค่าให้เลือกใช้

ลองเปลี่ยนรูปคลื่นสัญญาณ และตั้งค่าพารามิเตอร์ของสัญญาณ

รูป: ตัวอย่างการเลือกรูปคลื่นสัญญาณสำหรับ Signal Generator

รูป: ตัวอย่างการเลือกใช้รูปคลื่นสัญญาณสี่เหลี่ยม (Square) ความถี่ 1MHz แอมพลิจูด Vpp = 3V ตั้งค่า DC offset = 1.5V เพื่อให้ได้ช่วงแรงดันไฟฟ้าในช่วง 0V ~ 3.3V

รูป: ตรวจสอบการตั้งค่าสัญญาณด้วยออสซิลโลสโคป

ถัดไปลองเลือกใช้สัญญาณรูปคลื่นไซน์ ความถี่ 1kHz แล้วใช้ฟังก์ชัน Spectrum Analyzer วิเคราะห์สัญญาณเชิงสเปกตรัม

รูป: การตั้งค่สัญญาณรูปไซน์ ความถี่ 1kHz

รูป: ตรวจสอบสัญญาณด้วยออสซิลโลสโคป

รูป: แสดงกราฟ FFT Spectrum และช่วงความถี่ในการแสดงผลให้เหมาะสม



▷ การวัดสัญญาณดิจิทัลและแปลงโค้ดด้วย Protocol Analyzer#

ถัดไปเป็นตัวอย่างการใช้งานฟังก์ชัน Logic Analyzer โดยใช้เพียงสัญญาณหนึ่งช่องอินพุต DIO 0 และวัดสัญญาณที่ถูกส่งออกมาจากโมดูล USB-Serial (Baudrate: 115200) และลองส่งข้อมูลไบต์เป็นตัวอักขระ A (รหัส ASCII เท่ากับ 0x41)

ลองตั้งค่า Sample Rate 10MHz จำนวนข้อมูล 3000 samples ตั้งค่า Delay นับจากเวลาที่เกิด Trigger Event ย้อนหลังไป 1000 Samples เลือกชนิดของ Trigger เป็น Falling Edge สำหรับช่องอินพุต DIO 0 และเปิดใช้งาน Decoder: UART

รูป: ตัวอย่างการใช้งานฟังก์ชัน Logic Analyzer เพื่อวิเคราะห์สัญญาณ UART



อีกตัวอย่างหนึ่งเป็นการใช้ Logic Analyzer ที่ช่องอินพุต DI0 0 และ DIO 1 สำหรับ SCL (Serial Clock) และ SDA (Serial Data) ของสัญญาณบัส I2C ตามลำดับ

ตั้งค่า Sample Rate: 5Msps และ Number of Samples: 20k มีการเปิดใช้งานฟังก์ชัน Decoder สำหรับ I2C เพื่อช่วยในการวิเคราะห์การทำงานจากสัญญาณ SCL และ SDA ได้ง่ายขึ้น

ในกรณีนี้สัญญาณทดสอบได้จากการสื่อสารข้อมูลไปยังโมดูล MCP4725 I2C DAC (I2C speed: 400kHz, 7-bit Device Address: 0x60)

รูป: ตัวอย่างการตั้งค่าใช้งาน ตัวอย่างสัญญาณ SCL และ SDA ด้วย Scopy



▷ การทดลองใช้งาน Scopy สำหรับ Ubuntu 22.04 Desktop#

เริ่มต้นให้เชื่อมต่ออุปกรณ์ ADALM2000 กับคอมพิวเตอร์ของผู้ใช้ แล้วลองทำคำสั่ง lsusb เพื่อดูว่า พบรายการของอุปกรณ์ ADALM2000 หรือไม่

รูป: ตัวอย่างข้อความเอาต์พุตจากการทำคำสั่ง lsusb

คำสั่งและขั้นตอนการติดตั้งซอฟต์แวร์ Scopy มีดังนี้ (อ้างอิงจากเอกสาร: https://wiki.analog.com/university/tools/m2k/scopy)

ดาวน์โหลดไฟล์ .zip ได้จาก https://github.com/analogdevicesinc/scopy/releases/ และเวอร์ชันที่ได้ทดลองใช้คือ Scopy-v1.4.1-Linux-x86-64.zip

การติดตั้งและใช้งาน Scopy สำหรับ Linux จะต้องใช้งานผ่านโปรแกรมที่มีชื่อว่า flatpak ดังนั้นจะต้องติดตั้งโปรแกรมนี้ด้วย

# Install flatpak and related software packages
$ sudo apt install flatpak
$ sudo apt install gnome-software-plugin-flatpak

# Show version of the installed flatpak
$ flatpak --version
Flatpak 1.12.7

# Unzip the archive file
$ unzip Scopy-v1.4.1-Linux-x86-64.zip

# Install the Scopy flatpack.
$ flatpak install Scopy-v1.4.1-Linux-x86-64.flatpak

ทำคำสั่งใน Ubuntu Terminal เพื่อเปิดใช้งาน Scopy

# Run the Scopy via flatpak
$ flatpak run org.adi.Scopy



การทำงานของ Ubuntu 22.04 Desktop ใช้ Wayland Display Server Protocol สำหรับการทำงานของระบบกราฟิก โดยเริ่มมีการใช้งานแทนที่ X11 (Xorg Server) Window System Protocol

แต่พบว่า เมื่อได้ติดตั้งและเปิดใช้งานซอฟต์แวร์ Scopy ก็สามารถทำงานได้ แต่มีบางเมนูใช้ไม่ได้ และมีข้อความแจ้งเตือนความผิดพลาด เช่น

qt.qpa.wayland: Wayland does not support QWindow::requestActivate()

แนวทางการแก้ไข: ให้ลองเปลี่ยนไปใช้ X11 แทน Wayland โดยแก้ไขการตั้งค่าในไฟล์ /etc/gdm3/custom.conf กำหนดค่า WaylandEnable=false

พบว่า ใช้งานได้ตามปรกติ เหมือนใช้งานกับระบบ Windows 10/11

รูป: ตัวอย่างข้อความเอาต์พุตจากการทำคำสั่ง lsusb



▷ กล่าวสรุป#

บทความนี้นำเสนอการเริ่มต้นใช้งานอุปกรณ์ ADALM2000 ของบริษัท ADI และใช้งานร่วมกับซอฟต์แวร์ Scopy โดยติดตั้งใช้งานสำหรับระบบปฏิบัติการ Windows 10 / 11 และ Linux (Ubuntu 22.04) จากการทดลองใช้งานทั้งฮาร์ดแวร์และซอฟต์แวร์ ก็พบว่า สามารถใช้งานได้ง่ายและสะดวกต่อการพกพาและนำไปใช้งาน จึงเป็นอีกหนึ่งตัวเลือกสำหรับเครื่องมือวัดสัญญาณและการทดสอบแบบพกพาได้
