แนะนำการใช้งานบอร์ด Arduino Uno R4 Minima (ตอนที่ 1)#

Keywords: Arduino Uno R4 Minima, Renesas R7FA4M1A, FreeRTOS

บทความนี้นำเสนอเกี่ยวกับ Arduino Uno R4 Minima พร้อมตัวอย่างการเขียนโค้ด Arduino เพื่อทดลองใช้งานบอร์ดในเบื้องต้น

แนะนำบอร์ด Arduino Uno R4
Arduino Renesas Bootloader
Arduino Core for Renesas
ตัวอย่างโค้ดที่ 1: LED Blink
ตัวอย่างโค้ดที่ 2: LED Breathing Effect
ตัวอย่างโค้ดที่ 3: Arduino I/O Toggle (No Delay)
ตัวอย่างโค้ดที่ 4: Fast I/O Toggle with Direct Pin Manipulation
ตัวอย่างโค้ดที่ 5: Timer-based I/O Toggle
ตัวอย่างโค้ดที่ 6: FreeRTOS-based I/O Toggle

แนะนำบอร์ด Arduino Uno R4#

บอร์ด Arduino Uno R4 มี 2 รุ่น คือ Arduino Uno R4 Minima และ Arduino Uno R4 WiFi ในบทความนี้ จะกล่าวถึงเฉพาะ Uno R4 Minima เท่านั้น

คุณสมบัติของบอร์ด Uno R4 Minima โดยสรุปเป็นข้อ ๆ ดังนี้

MCU: Renesas R7FA4M1AB3CFM (Arm Cortex-M4 @ 48MHz)
On-chip Memory:
- SRAM: 32 kB
- Flash: 256 kB
- EEPROM (emulated in Flash): 8 kB
Operating Voltage: 5V
Voltage Supply:
- USB Type-C: 5V DC
- VIN pin / DC-jack connector: 6-24V DC
- Switching (buck) regulator: ISL854102FRZ-T (5V/1.2A output max.)
Digital I/O Pins: 14
DC Current per I/O Pin: 8mA
PWM Pins: 6x pins (D3, D5, D6, D9, D10, D11)
Analog Input Pins: 6 (A0 ~ A5 pins)
- ADC Resolution: 14-bit
Analog Output (DAC): 1 Pin (A0 pin)
- DAC Resolution: 12-bit
USB 2.0 Full-Speed:
- USB CDC: Serial or SerialUSB (USB CDC virtual COM port)
RTC (Real-Time Clock):
- No pins for battery backup
1x OpAmp:
- IN+/IN-: A1 and A2 pins
- OUT: A3 pin
1x UART:
- Serial1 (Hardware Serial): D0 (SCI9_RX) / D1 (SCI9_TX) pins
1x I2C: A4 (SDA) pin / A5 (SCL) pin
1x SPI:
- D10 (SS) pin
- D11 (COPI/MOSI) pin
- D12 (CIPO/MISO) pin
- D13 (SCK) pin
1x CAN Bus Controller (CAN 2.0A/CAN 2.0B standard)
- D4 (CANRX) / D5 (CANTX)
AREF (Input) Pin: Analog reference voltage
RESET (Input) Pin: MCU reset, active-low
BOOT (Input) Pin: Enter bootloader mode
IOREF (Output) Pin: +5V I/O reference voltage
1x Arduino-style ICSP Connector: 2x3 pins
1x SWD Connector: 2x5 pins (2mm pin spacing)
Arduino USB DFU bootloader: preinstalled
Schematic: PDF (local copy)

รูป: บอร์ด Uno R4 Minima และ Uno R4 WiFi (Source: Arduino.cc)

Arduino Renesas Bootloader#

ชิป Renesas RA Series มี ROM Boot Firmware ติดตั้งมาจากโรงงาน อยู่ในหน่วยความจำ ROM ภายในชิป ซึ่งสามารถใช้สำหรับการโปรแกรม "เฟิร์มแวร์" (Firmware) ในหน่วยความจำแฟลชภายใน ผ่านอินเทอร์เฟซต่าง ๆ เช่น USB-FS หรือ UART ได้

แต่สำหรับบอร์ด Uno R4 Minima ผู้พัฒนาได้จัดทำ Arduino Renesas Bootloader ไว้สำหรับการอัปโหลด โปรแกรม (ไฟล์เฟิร์มแวร์) ไปยังตัวชิป ผ่านทาง USB และบอร์ด Uno R4 ได้มีการติดตั้ง Arduino Renesas Bootloader มาพร้อมใช้งานแล้ว

Arduino Renesas Bootloader

ใช้สำหรับชิป Renesas RA series MCUs เช่น
- RA4M1 (Uno R4 Minima and WiFi)
- RA6M5 (Portenta C33)
ใช้ไลบรารี TinyUSB สำหรับการเชื่อมต่อผ่าน USB
ใช้โพรโตคอล DFU (Device Firmware Upgrade) ในการโปรแกรมหน่วยความจำ Flash
ผู้ใช้สามารถเข้าสู่โหมด Arduino Bootloader ได้ โดยการกดปุ่มรีเซตแบบ "Double Tap"
ไฟล์สำหรับ Arduino Renesas Bootloader มีให้ดาวน์โหลด จำแนกตามบอร์ด
- Uno R4 Minima: dfu_minima.hex
- Uno R4 WiFi: dfu_wifi.hex
- Uno R4 Nano: dfu_nano.hex

Uno R4: CAN Bus

ชิป RA4M1 มีวงจร CAN Controller อยู่ภายใน สามารถนำไปใช้งานได้กับระบบบัส CAN (Controller Area Network)
รองรับการทำงานตามโพรโตคอล CAN 2.0A / 2.0B ความเร็วสูงสุด 1Mbps
จะต้องมีการต่ออุปกรณ์เสริม คือ โมดูล หรือ วงจร CAN Transceiver
ขา I/O ของบอร์ด Uno R4 รองรับสัญญาณลอจิกระดับ 5V ดังนั้นจึงต้องใช้กับชิป CAN Transceiver ที่รองรับ 5V เช่น
- MCP2551
- TJA1050
มีไลบรารีสำหรับการเขียนโค้ดใช้งานได้อย่างสะดวก: Arduino_CAN
ดูเอกสารเพิ่มเติม: Uno R4 Minima - CAN Tutorial

Uno R4: Ethernet Shield

เนื่องจากบอร์ด Uno R4 มีรูปแบบ Form Factor เหมือน Uno R3 และมีแรงดันลอจิก +5V เหมือนกัน ดังนั้น จึงรองรับ Arduino Ethernet Shield ที่ใช้ชิป W5100 หรือ W5500 ได้ด้วย
แต่ชิปไมโครคอนโทรลเลอร์ของ Uno R4 มีขนาดของหน่วยความจำมากกว่า Uno R3 ดังนั้น การเขียนโปรแกรมเพื่อใช้งาน ผ่านเครือข่าย Ethernet / Internet โดยใช้ไลบรารี Arduino Ethernet ก็ลดปัญหาข้อจำกัดเรื่องหน่วยความจำ

Arduino Core for Renesas#

ในการเขียนโปรแกรม Arduino Sketch สำหรับบอร์ด Arduino Uno R4 จะต้องมีการติดตั้ง Arduino Core for Renesas โดยสามารถค้นหาและติดตั้งได้ใน Arduino IDE ในส่วน Boards Manager

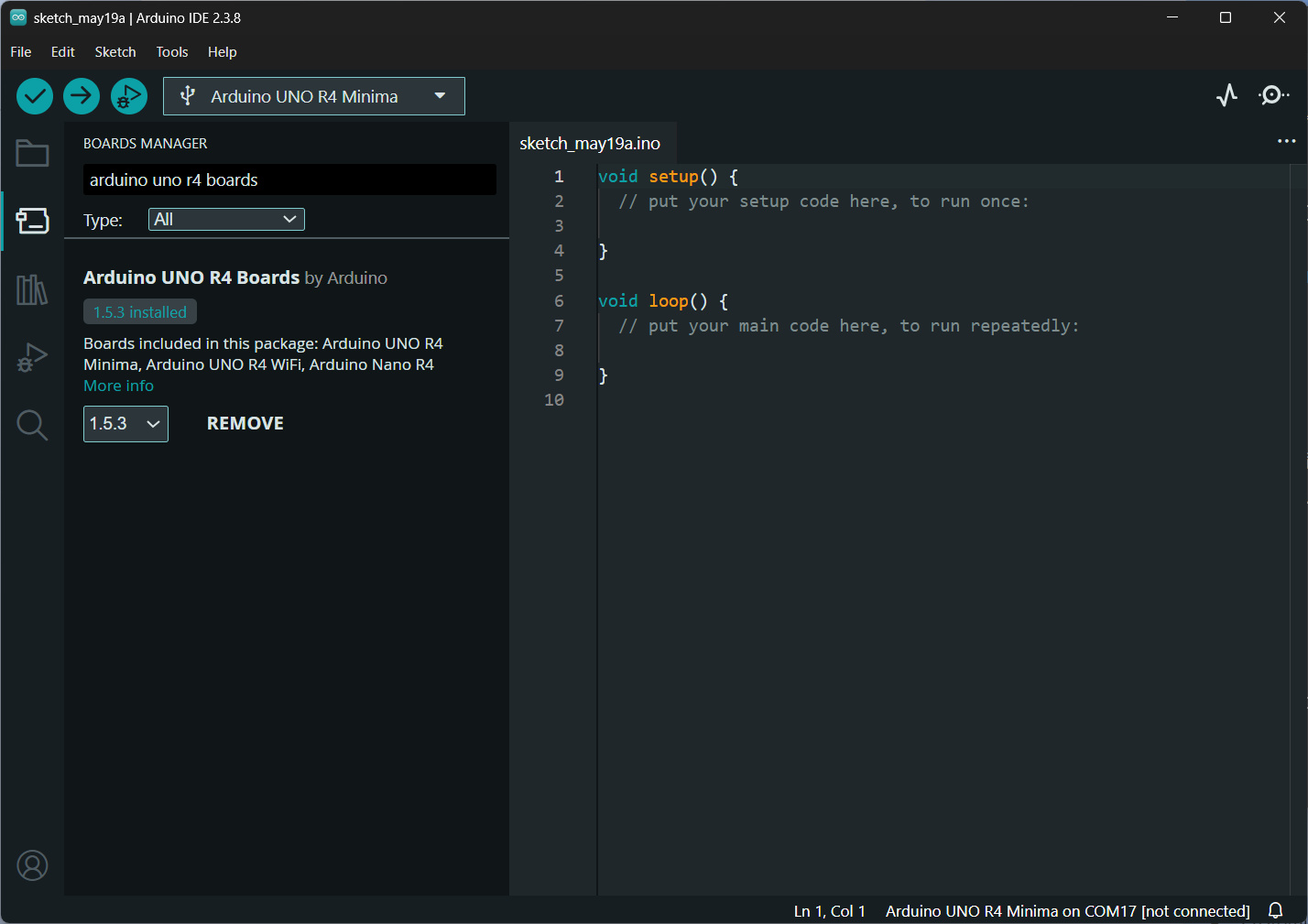

รูป: การติดตั้ง Arduino Core for Renesas

จากนั้นจึงสามารถเลือกบอร์ด Arduino Uno R4 ซึ่งในกรณีตัวอย่างนี้คือ Arduino Uno R4 Minima แล้วทำขั้นตอน Build และ Upload โดยจะต้องเลือกพอร์ต Serial ให้ตรงกับบอร์ดที่เชื่อมต่อใช้งานในขณะนั้น

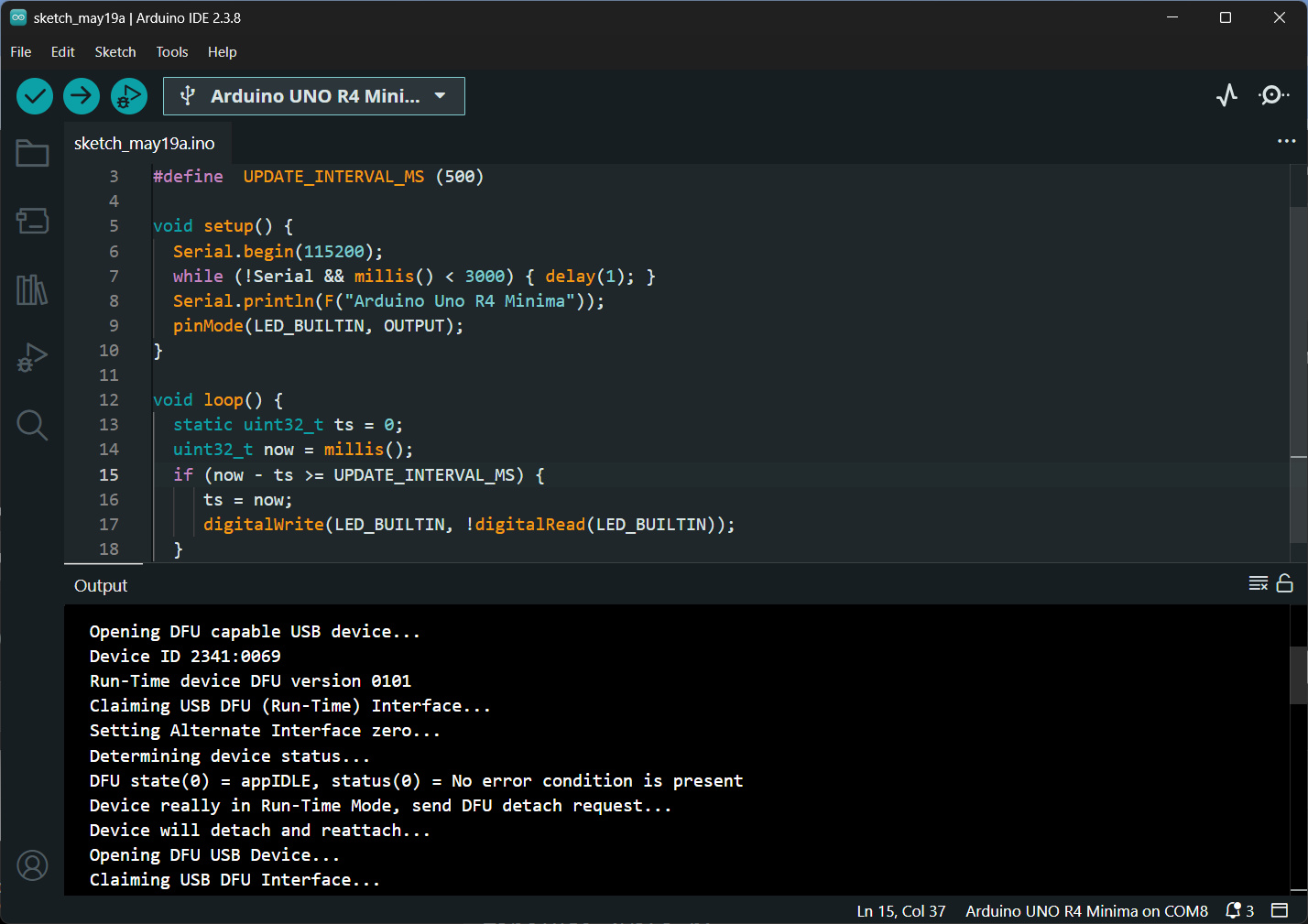

รูป: ตัวอย่างข้อความเอาต์พุตที่เกิดขึ้นในขณะทำขั้นตอน Upload

ถ้ากดปุ่ม BOOT ของบอร์ด แบบ Double-Tap จะทำให้บอร์ด Arduino Uno R4 เข้าสู่โหมด DFU USB และสามารถอัปโหลดไฟล์เฟิร์มแวร์ไปยังบอร์ดได้เช่นกันผ่าน DFU Port ตามรูปตัวอย่าง

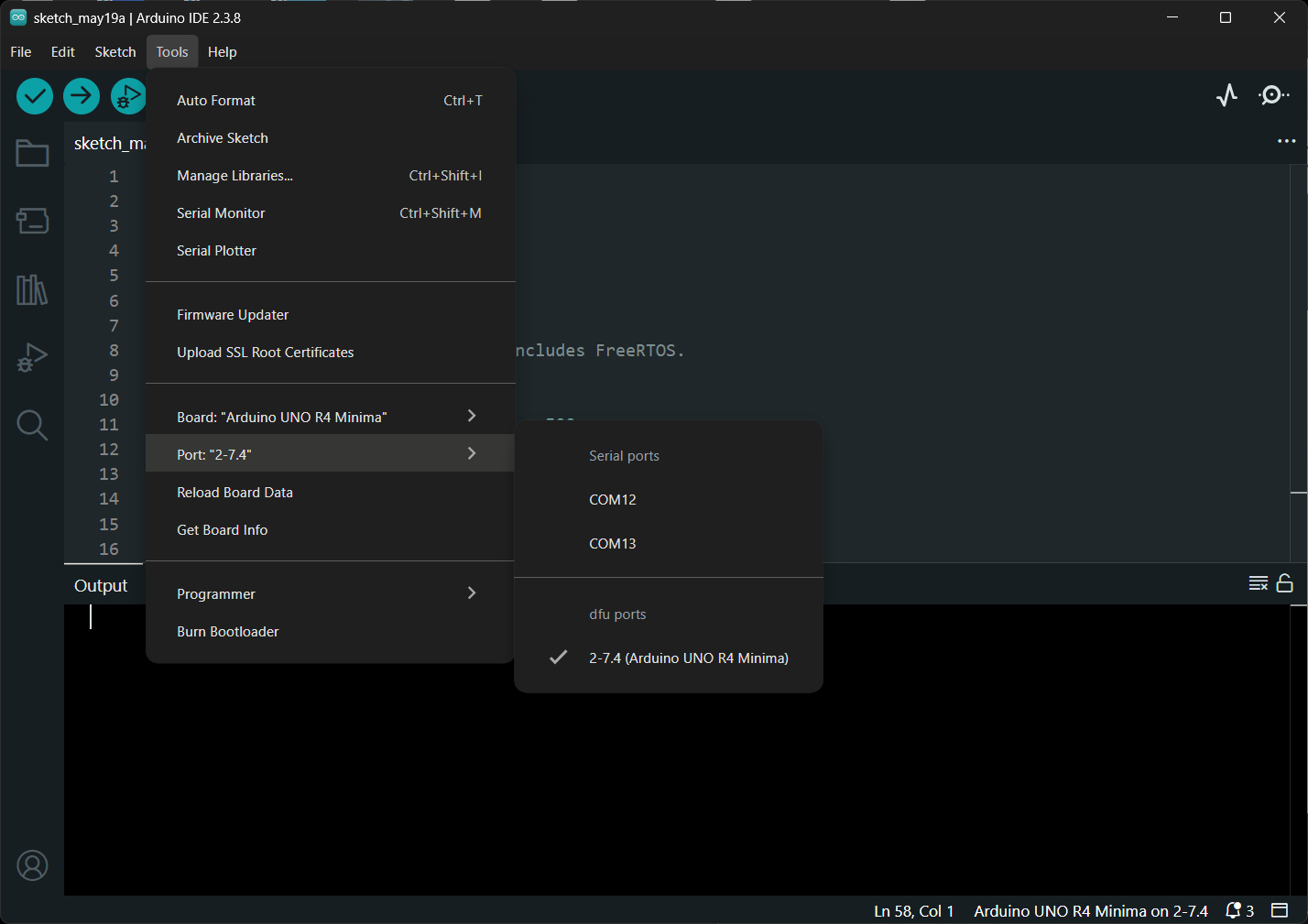

รูป: การอัปโหลดไฟล์เฟิร์มแวร์ไปยังบอร์ดในโหมด DFU USB

ตัวอย่างโค้ดที่ 1: LED Blink#

โค้ดตัวอย่างนี้ใช้สำหรับกระพริบ LED บนบอร์ด Arduino Uno R4 Minima โดยให้ LED เปลี่ยนสถานะทุก ๆ 500 มิลลิวินาที (0.5 วินาที) และตรวจสอบเวลาโดยการเรียกใช้คำสั่ง millis() โดยไม่ใช้ delay() ทำให้ไมโครคอนโทรลเลอร์สามารถทำงานอื่นร่วมกันได้ระหว่างรอเวลา

ภายในฟังก์ชัน setup() มีการเปิดใช้งาน Serial Monitor และกำหนดขา LED_BUILTIN เป็นเอาต์พุต ส่วนในฟังก์ชัน loop() จะตรวจสอบช่วงเวลาที่ผ่านไป และสลับสถานะ LED ด้วยคำสั่ง digitalWrite() เพื่อให้ LED กระพริบต่อเนื่องอัตโนมัติและมีอัตราคงที่

#include <Arduino.h>

constexpr uint32_t UPDATE_INTERVAL_MS = 500;

void setup() {
  Serial.begin(115200);
  while (!Serial && millis() < 3000) { delay(1);  }
  Serial.println(F("Arduino Uno R4 Minima"));
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  static uint32_t ts = 0;
  uint32_t now = millis();
  if (now - ts >= UPDATE_INTERVAL_MS) {
    ts = now;
    // toggle the LED
    digitalWrite(LED_BUILTIN, !digitalRead(LED_BUILTIN));
  }
}

ตัวอย่างโค้ดที่ 2: LED Breathing Effect#

โค้ดตัวอย่างนี้สร้างเอฟเฟกต์ "Breathing LED" โดยใช้เทคนิคการสร้างสัญญาณ PWM (Pulse Width Modulation) เพื่อปรับความสว่างของ LED ให้ค่อย ๆ เพิ่มและลดอย่างต่อเนื่อง

หลักการสำคัญคือการใช้คำสั่ง analogWrite() ควบคุมค่า Duty Cycle ของสัญญาณ PWM ขนาด 8 บิต มีค่าในช่วง 0–255 ค่าดังกล่าวจะสัมพันธ์กับระดับความสว่างของ LED ตัวแปร brightness ใช้เก็บค่าความสว่างปัจจุบัน ส่วน fade_step ใช้กำหนดทิศทางการเปลี่ยนค่า เมื่อความสว่างถึงค่าสูงสุดหรือต่ำสุด โปรแกรมจะกลับทิศทางการเปลี่ยนค่าอัตโนมัติ ทำให้เกิดเอฟเฟกต์คล้ายการหายใจ

#include <Arduino.h>

constexpr int PWM_MAX = 255;
constexpr uint32_t UPDATE_INTERVAL_MS = 5;

void setup() {
  Serial.begin(115200);
  while (!Serial && millis() < 3000) { delay(1); }
  Serial.println(F("Arduino Uno R4 Minima - Breathing LED"));
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  static uint32_t ts = 0;
  static int brightness = 0;
  static int fade_step = 1;
  uint32_t now = millis();
  if (now - ts >= UPDATE_INTERVAL_MS) {
    ts = now;
    // Update LED brightness
    analogWrite(LED_BUILTIN, brightness);
    // Update brightness level
    brightness += fade_step;
    // Reverse direction at limits
    if (brightness >= PWM_MAX) {
      brightness = PWM_MAX;
      fade_step = -1;
    }
    else if (brightness <= 0) {
      brightness = 0;
      fade_step = 1;
    }
  }
}

ตัวอย่างโค้ดที่ 3: Arduino I/O Toggle (No Delay)#

โค้ดตัวอย่างนี้ใช้สำหรับสลับสถานะของ LED บนบอร์ด Arduino อย่างต่อเนื่อง โดยไม่ใช้คำสั่ง delay() จึงไม่มีการหน่วงเวลาภายในลูปหลัก โปรแกรมจะอ่านสถานะปัจจุบันของ LED ด้วย digitalRead() แล้วกลับค่าลอจิก ก่อนส่งกลับไปยัง digitalWrite() ทำให้ LED ถูกสลับระหว่าง ON และ OFF (ติด/ดับ) อย่างรวดเร็วที่สุด ตามความเร็วการทำงานของไมโครคอนโทรลเลอร์

หลักการสำคัญของตัวอย่างนี้คือ การควบคุมขา I/O แบบดิจิทัลและการทำงานของลูปที่ทำซ้ำอย่างต่อเนื่อง โดยไม่มีการหน่วงเวลา แล้วลองใช้เครื่องมือวัด เช่น ออสซิลโลสโคปวัดสัญญาณเอาต์พุต

#include <Arduino.h>

void setup() {
  Serial.begin(115200);
  while (!Serial && millis() < 3000) { delay(1);  }
  Serial.println(F("Arduino Uno R4 Minima"));
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  // Toggle the LED as fast as possible
  digitalWrite(LED_BUILTIN, !digitalRead(LED_BUILTIN));
}

ถัดไปเป็นตัวอย่างการใช้ออสซิลโลสโคปวัดสัญญาณ ซึ่งได้ความถี่ของสัญญาณเอาต์พุตประมาณ 228.67kHz หรือมีคาบเวลาประมาณ 4.373 usec และมีระยะเวลาในการสลับสถานะลอจิก ทุก ๆ 2.122 usec ตามค่าที่วัดได้

รูป: ตัวอย่างการวัดสัญญาณเอาต์พุตที่ขา D13 ด้วยออสซิลโลสโคป (RIGOL DHO814) วัดความกว้างพัลส์ได้ประมาณ 2.12 usec

แม้ว่าจะเขียนโค้ดใน loop() ให้สลับสถานะเอาต์พุตอย่างต่อเนื่อง แต่เมื่อวัดสัญญาณด้วยออสซิลโลสโคป อาจพบว่าความกว้างของพัลส์ (Pulse Width) หรือคาบสัญญาณบางช่วงไม่คงที่

สาเหตุหลักเกิดจากการทำงานของ Interrupt และระบบเบื้องหลังของ Arduino Framework หรือไมโครคอนโทรลเลอร์ จะต้องทำงานบางช่วงเวลาสำหรับ เช่น USB / Serial communication ซึ่งสามารถแทรกการทำงานของ CPU ได้ชั่วคราว ทำให้ช่วงเวลาระหว่างการสลับสถานะของขา I/O มีระยะเวลายาวขึ้นกว่าปกติในบางจังหวะ

รูป: ตัวอย่างช่วงเวลาที่ตรวจพบว่า สัญญาณพัลส์ที่ความกว้างกว่าปรกติ วัดค่าได้ประมาณ 4.75 usec

ตัวอย่างโค้ดที่ 4: Fast I/O Toggle with Direct Pin Manipulation#

โค้ดตัวอย่างนี้ใช้เทคนิคควบคุมขา I/O โดยตรงผ่านรีจิสเตอร์ของไมโครคอนโทรลเลอร์ Renasas (Direct Register Access) เพื่อสลับสถานะลอจิกของ LED ด้วยความเร็วสูงที่สุด แทนการใช้ฟังก์ชันระดับสูงของ Arduino API เช่น digitalWrite() และ digitalRead() ภายใน loop() โปรแกรมจะเข้าถึงรีจิสเตอร์ PODR11 ของพอร์ต P1.11 โดยตรง และใช้ตัวดำเนินการ XOR (^= 1) เพื่อกลับสถานะบิตของขา LED ทำให้ลดขั้นตอนการทำงานของ Arduino Framework ได้อย่างมาก

เมื่อเปรียบเทียบกับตัวอย่างโค้ดก่อนหน้าซึ่งใช้ digitalWrite() และ digitalRead() การทำงานของโค้ดนี้ จะเร็วกว่ามาก จึงเหมาะสำหรับงานที่ต้องการความเร็วสูง เช่น การสร้างสัญญาณดิจิทัลความถี่สูง การวัดประสิทธิภาพ I/O หรือการทดลองระดับ low-level กับฮาร์ดแวร์ไมโครคอนโทรลเลอร์

#include <Arduino.h>

/* Arduino Uno R4 Minima
 * Fastest possible LED toggle using direct port access.
 * LED_BUILTIN on Uno R4 Minima: D13 -> Port P1.11
 */

#include "r_ioport.h"
// see: https://renesas.github.io/fsp/group___i_o_p_o_r_t.html

void setup() {
  Serial.begin(115200);
  while (!Serial && millis() < 3000) { delay(1);}
  Serial.println(F("Arduino Uno R4 Minima - Fast LED Toggle"));
  pinMode(LED_BUILTIN, OUTPUT);
}

// #define R_PORT0 ((R_PORT0_Type *) R_PORT0_BASE)
// see: https://github.com/arduino/ArduinoCore-renesas/variants/MINIMA/
// -> includes/ra/fsp/src/bsp/cmsis/Device/RENESAS/Include/R7FA4M1AB.h
void loop() {
  // Toggle the P1.11 pin directly
  R_PORT1->PODR_b.PODR11 ^= 1;
}

จากการทดลองวัดสัญญาณเอาต์พุตด้วยออสซิลโลสโคป จะเห็นได้ว่า ความถี่ของสัญญาณได้ประมาณ 1 MHz (มีคาบประมาณ 1 usec และมีความกว้างพัลส์ประมาณ 500 nsec) ซึ่งเร็วกว่าการทำงานของโค้ดในตัวอย่างที่แล้ว

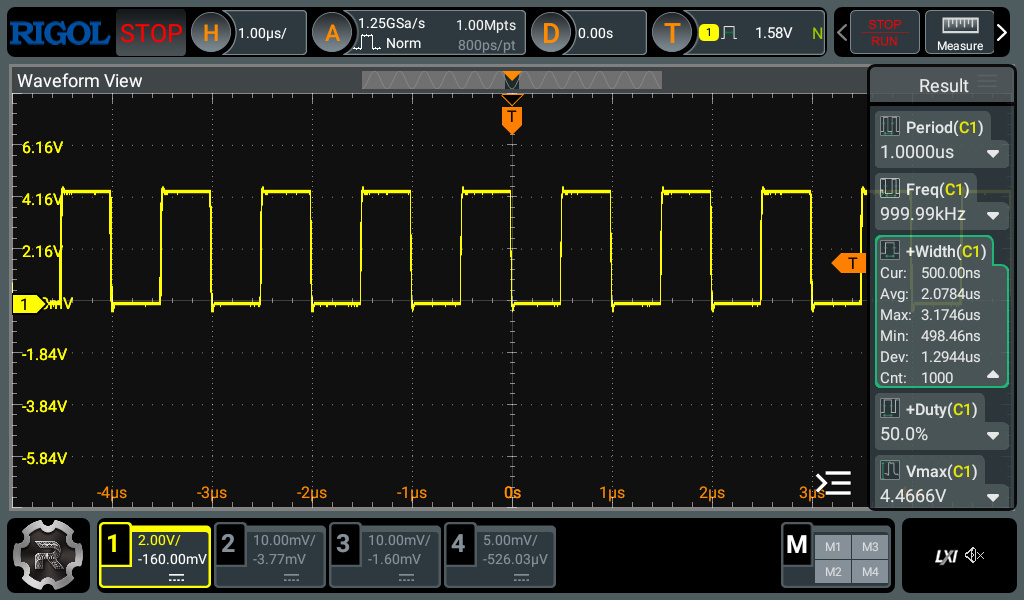

รูป: ตัวอย่างการวัดสัญญาณเอาต์พุตด้วยออสซิลโลสโคป

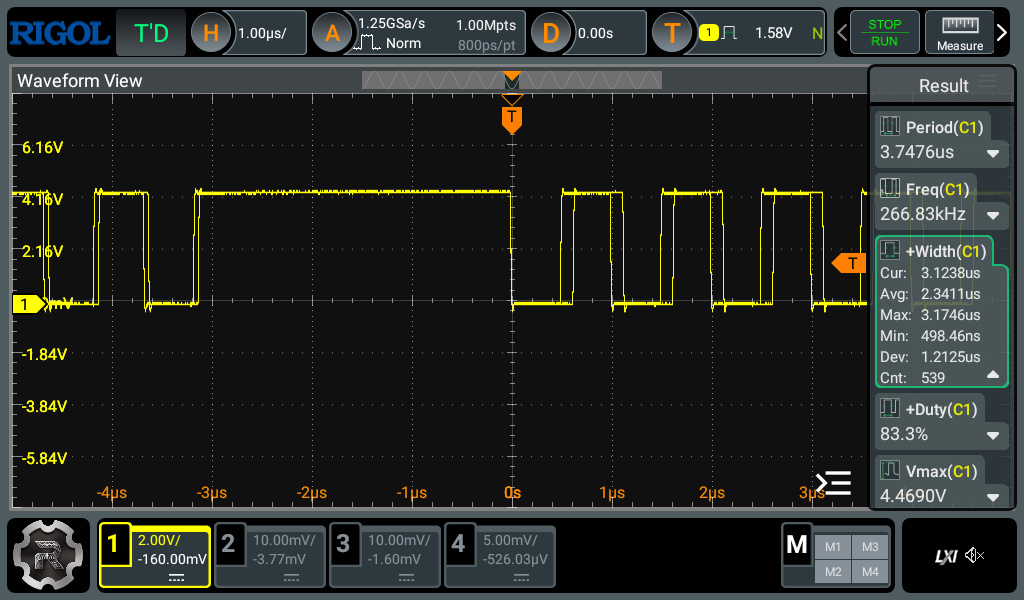

การทำงานบางช่วงเวลาของ Arduino Framework ในเบื้องหลัง ส่งผลให้ระยะเวลาในการสลับลอจิกของสัญญาณเอาต์พุตไม่คงที่ได้ ตามตัวอย่างรูปสัญญาณที่วัดได้ต่อไปนี้

รูป: ตัวอย่างสัญญาณในช่วงเวลาที่มีระยะเวลาในสลับลอจิกไม่คงที่

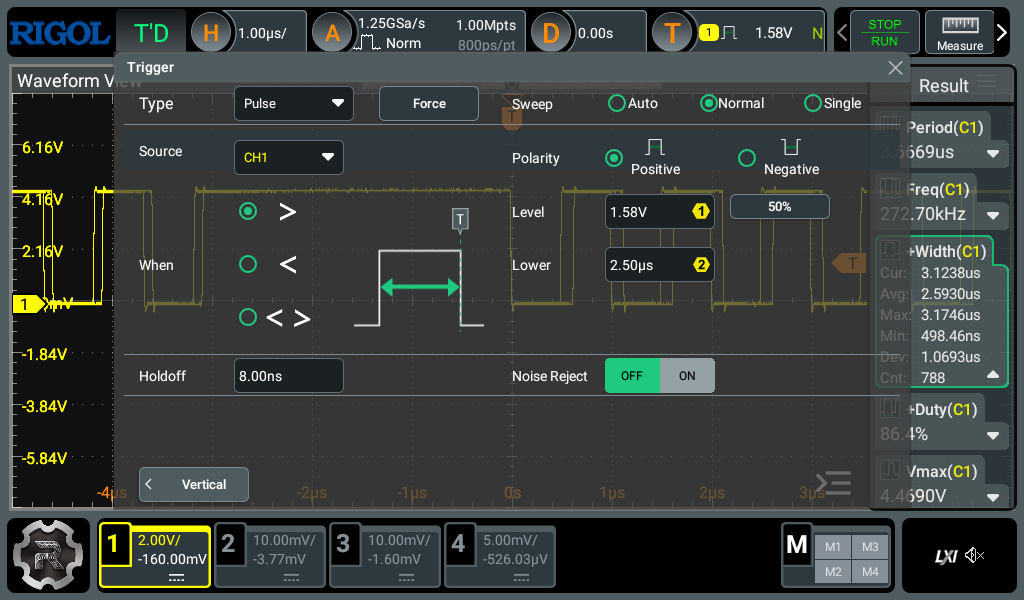

รูป: ตัวอย่างการตั้งค่า Trigger Type โดยเลือกเป็น Pulse เพื่อตรวจสอบความกว้างของพัลส์ ที่มากกว่าค่าที่กำหนดไว้ เช่น 2.5 usec (โดยให้มากกว่า 0.5 usec) ซึ่งจะพบว่า มีบางช่วงเวลาที่มีสัญญาณพัลส์ กว้างกว่าค่าในช่วงปรกติอย่างเห็นได้ชัด

การใช้คำสั่งระดับล่าง (Low-Level Programming) เพื่อเข้าถึงรีจิสเตอร์ที่เกี่ยวข้องกับ I/O และกำหนดค่าลอจิกโดยตรง อีกรูปแบบหนึ่ง มีตัวอย่างดังนี้ จะเห็นได้ว่า ในตัวอย่างนี้มีการปิดการทำงานของอินเทอร์รัพท์ของระบบด้วยคำสั่ง noInterrupts()

R_PORT1->PCNTR3 คือ การเข้าถึงรีจิสเตอร์ควบคุมพอร์ต I/O ของไมโครคอนโทรลเลอร์โดยตรง ในกรณีนี้เป็นรีจิสเตอร์ Port Control Register หมายเลข 3 ของพอร์ต PORT1
เพื่อสั่งให้ขา I/O เปลี่ยนสถานะลอจิกแบบ Set/Reset ได้โดยตรง

#include <Arduino.h>

// P111 bit mask in the two halves of PCNTR3.
static constexpr uint32_t P111_SET   = (1UL <<  11);        // POSR.B11
static constexpr uint32_t P111_RESET = (1UL << (11 + 16));  // PORR.B11

void setup() {
  // pinMode() handles the PFS unlock dance (PWPR), sets PMR=GPIO, and
  // PDR=output for P111. After this point we never touch the pin
  // through the Arduino API again.
  pinMode(13, OUTPUT);

  // Stop SysTick / USB / UART IRQs from stealing cycles mid-loop.
  noInterrupts();

  // Toggle the I/O pin (D13 / P111 pin)
  for (;;) {
    R_PORT1->PCNTR3 = P111_SET;
    R_PORT1->PCNTR3 = P111_RESET;
  }
}

void loop() {
 }

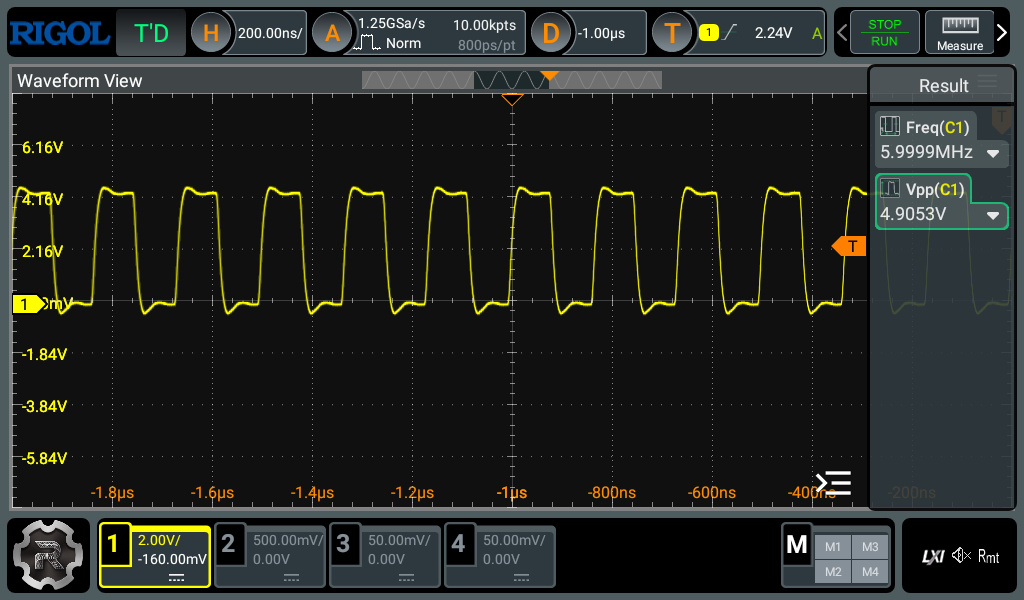

รูป: ตัวอย่างสัญญาณเอาต์พุต วัดความถี่ได้ 6MHz

ตัวอย่างโค้ดที่ 5: Timer-based I/O Toggle#

โค้ดตัวอย่างนี้ใช้ฮาร์ดแวร์ GPT (General PWM Timer) ของไมโครคอนโทรลเลอร์ Renesas R7FA4M1 เพื่อสร้างสัญญาณเอาต์พุตที่มีความถี่คงที่ และแม่นยำ โดยไม่ต้องอาศัยการวนลูปใน loop()

หลักการสำคัญคือการตั้งค่า Timer ให้ทำงานแบบ Periodic Interrupt ที่มีอัตรา Toggle Rate เช่น 2 kHz, 20 kHz หรือ 200 kHz และเมื่อ Timer Overflow จะเรียกฟังก์ชัน timer_callback() อัตโนมัติ ภายในฟังก์ชัน Callback ดังกล่าว มีการสลับสถานะขา P1.11 (D13) และใช้เวลาในการทำงานของซีพียูให้น้อยที่สุด

แนวทางนี้แตกต่างจากตัวอย่างก่อนหน้า ซึ่งใช้ CPU ทำคำสั่งเพื่อวนลูปตรวจสอบและสลับสถานะขาโดยตรง ทำให้ความกว้างพัลส์อาจไม่คงที่จากการทำงานเบื้องหลังของระบบ แต่ในตัวอย่างนี้ วงจร Hardware Timer จะเป็นตัวกำหนดจังหวะเวลาแทน CPU จึงเหมาะสำหรับงานสร้างสัญญาณความถี่สูง แต่ถ้าจะใช้ความถี่สูงมาก ๆ จะมีข้อจำกัดของ Interrupt Overhead

#include <Arduino.h>
// Arduino Uno R4 core version 1.5.3
// see: https://github.com/arduino/ArduinoCore-renesas/releases

#include <FspTimer.h>
#include "bsp_api.h"

constexpr float FREQ_HZ = 2e5f; // Toggle rate: 200 kHz

FspTimer timer;

void timer_callback(timer_callback_args_t *p_args) {
  (void)p_args;
  R_PORT1->PODR_b.PODR11 ^= 1; // Toggle D13 = P111
}

bool initTimer() {
  // Timer type variable required by old API
  uint8_t timer_type = GPT_TIMER;
  // Request available GPT timer
  int8_t channel = FspTimer::get_available_timer(timer_type);
  if (channel < 0) {
    Serial.println("No timer available!");
    return false;
  }
  Serial.print("Using channel: ");
  Serial.println(channel);
  bool ok = timer.begin(
      TIMER_MODE_PERIODIC,
      timer_type,
      channel,
      FREQ_HZ,
      50.0f,
      timer_callback);

  if (!ok) {
    Serial.println("Timer begin failed!");
    return false;
  }

  ok = timer.setup_overflow_irq();
  if (!ok) {
    Serial.println("IRQ setup failed");
    return false;
  }

  ok = timer.open();
  if (!ok) {
    Serial.println("Timer open failed");
    return false;
  }

  ok = timer.start();
  if (!ok) {
    Serial.println("Timer start failed");
    return false;
  }
  return true;
}

void setup() {
  Serial.begin(115200);
  while (!Serial && millis() < 3000) { delay(1); }
  Serial.println("Uno R4 Minima - GPT Timer Test");
  pinMode(LED_BUILTIN, OUTPUT);
  if (!initTimer()){
    while(1) { delay(1); } //blocking
  }
  Serial.println("Timer running");
}

ตัวอย่างการวัดสัญญาณเอาต์พุตด้วยออสซิลโลสโคป ซึ่งมีการทดลองใช้อัตรา Toggle Rate ที่แตกต่างกัน

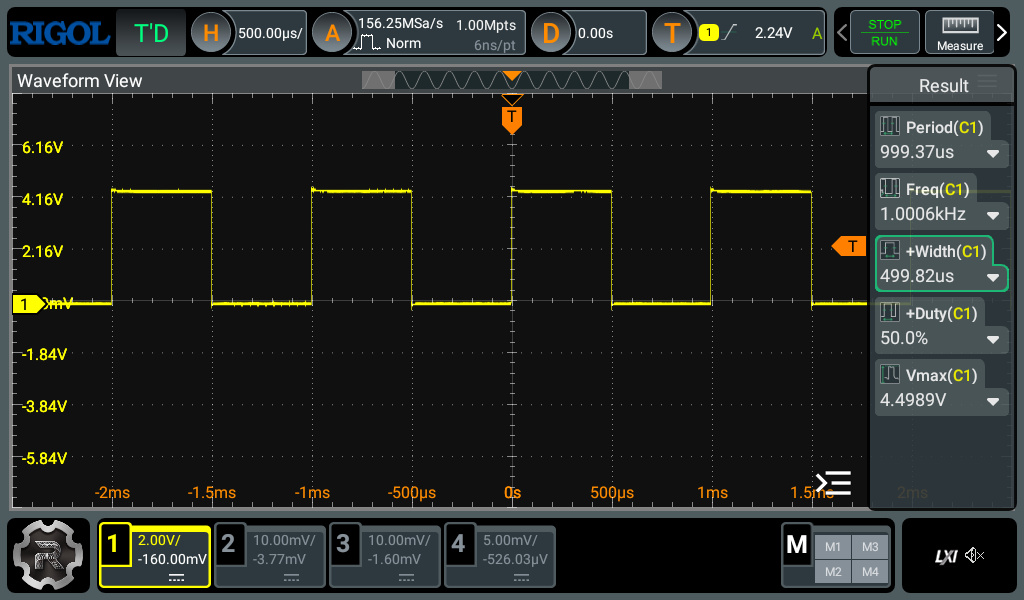

รูป: สัญญาณเอาต์พุต วัดความถี่ได้ 1 kHz (Toggle Rate: 2 kHz)

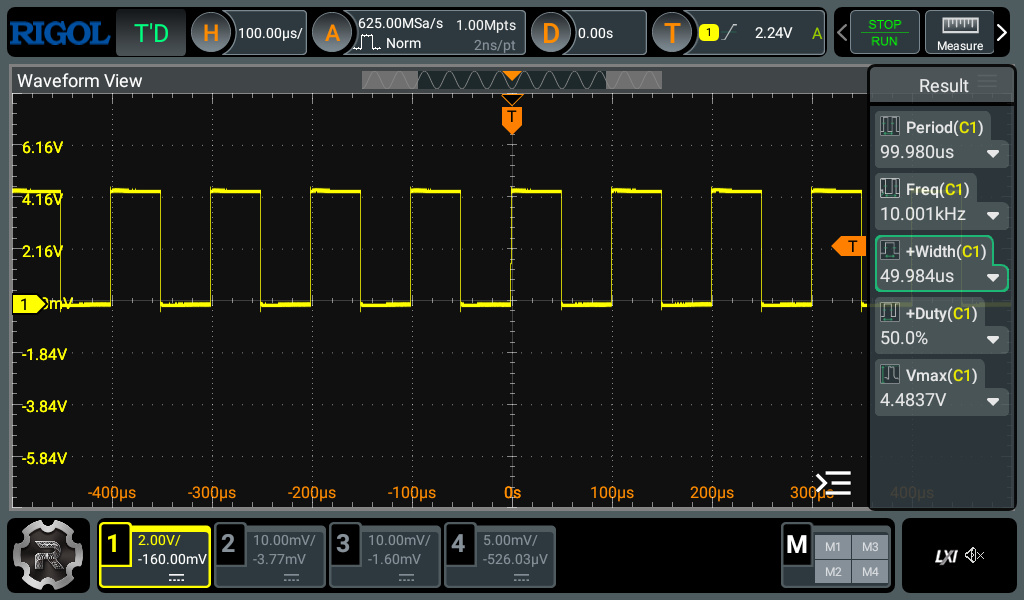

รูป: สัญญาณเอาต์พุต วัดความถี่ได้ 10 kHz (Toggle Rate: 20 kHz)

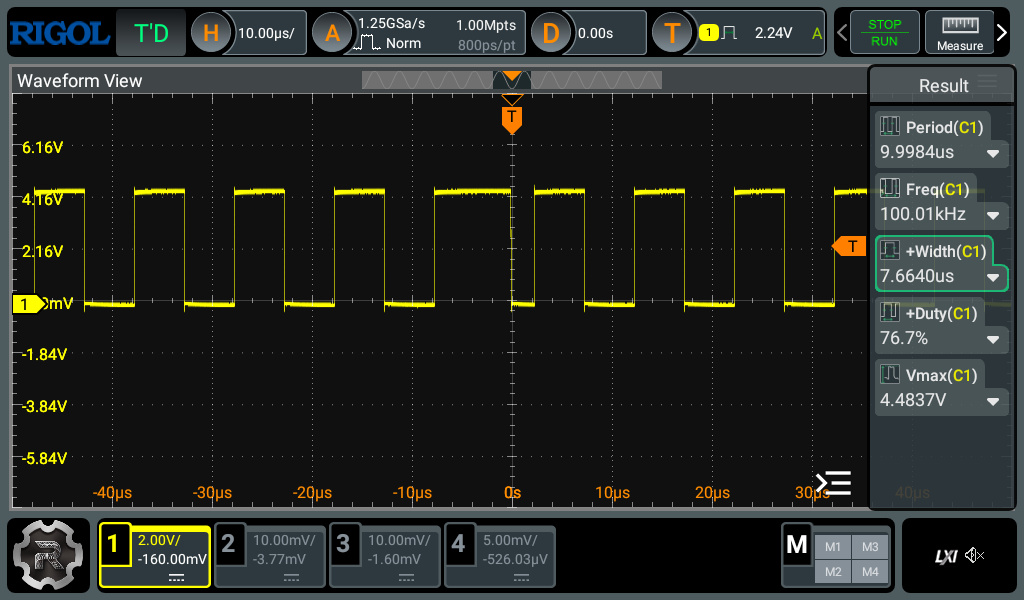

รูป: สัญญาณเอาต์พุต วัดความถี่ได้ 100 kHz (Toggle Rate: 200 kHz)

ตัวอย่างโค้ดที่ 6: FreeRTOS-based I/O Toggle#

โค้ดตัวอย่างนี้สาธิตการใช้ระบบปฏิบัติการเวลาจริง FreeRTOS ร่วมกับ Arduino Uno R4 Minima โดยสร้างทาสก์ Task) แยกสำหรับควบคุมการกระพริบ LED

หลักการสำคัญคือการแบ่งงานออกเป็นทาสก์อิสระ และให้ FreeRTOS scheduler เป็นผู้จัดสรรเวลาการทำงานของ CPU ภายในฟังก์ชัน ledTask() ซึ่งจะสลับสถานะ LED แล้วหยุดรอด้วยคำสั่ง vTaskDelay() เป็นการหน่วงเวลาแบบ Non-blocking ของ FreeRTOS ทำให้ทาสก์อื่น (ถ้ามี) สามารถทำงานได้พร้อม ๆ กันได้ในระบบ

pdMS_TO_TICKS() เป็น C Macro ของ FreeRTOS ที่ใช้แปลงหน่วยเวลา มิลลิวินาที (ms) ให้เป็นจำนวน Ticks ของระบบปฏิบัติการ (RTOS ticks)

vTaskDelay(pdMS_TO_TICKS(BLINK_INTERVAL_MS)); จะทำให้ทาสก์หน่วงเวลาไว้ ตามค่าที่กำหนดไว้โดย BLINK_INTERVAL_MS (เช่น 5 มิลลิวินาที)

ในฟังก์ชัน setup() มีการสร้างทาสก์ ด้วยคำสั่ง xTaskCreate() และเริ่ม FreeRTOS Scheduler ด้วย vTaskStartScheduler() หลังจากนั้น FreeRTOS จะเข้าควบคุมการทำงานแทน loop() ของ Arduino

#include <Arduino.h>
#include <Arduino_FreeRTOS.h>

/*
  Arduino Uno R4 Minima
  FreeRTOS LED Blink Example
  The Renesas Arduino core already includes FreeRTOS.
*/

constexpr uint32_t BLINK_INTERVAL_MS = 5;

// Task entry function for LED toggle
void ledTask(void *pvParameters) {
  (void) pvParameters;
  pinMode(LED_BUILTIN, OUTPUT);
  while (1)   {
    digitalWrite(LED_BUILTIN, !digitalRead(LED_BUILTIN));
    // FreeRTOS delay
    vTaskDelay( pdMS_TO_TICKS(BLINK_INTERVAL_MS) );
  }
}

void setup() {
  Serial.begin(115200);
  while (!Serial && millis() < 3000)  { delay(1); }
  Serial.println("Uno R4 Minima - FreeRTOS Blink");

#ifdef tskKERNEL_VERSION_NUMBER
  Serial.print(F("FreeRTOS Version : "));
  Serial.println(tskKERNEL_VERSION_NUMBER);
#else
  Serial.println(F("FreeRTOS version macro not found"));
#endif

  // Create a FreeRTOS task
  BaseType_t status = xTaskCreate(
      ledTask,    // task function
      "LED",      // task name
      256,        // task stack size (in words)
      nullptr,    // task parameters (arguments)
      1,          // task priority
      nullptr);   // task handle

  if (status != pdPASS) {
    Serial.println("Task creation failed!");
    while (1) {} // Blocking
  }
  Serial.println("Task created...");

  vTaskStartScheduler(); // Start the FreeRTOS scheduler
  for(;;);
}

void loop() {
}

ตัวอย่างการวัดสัญญาณเอาต์พุตด้วยออสซิลโลสโคป มีดังนี้

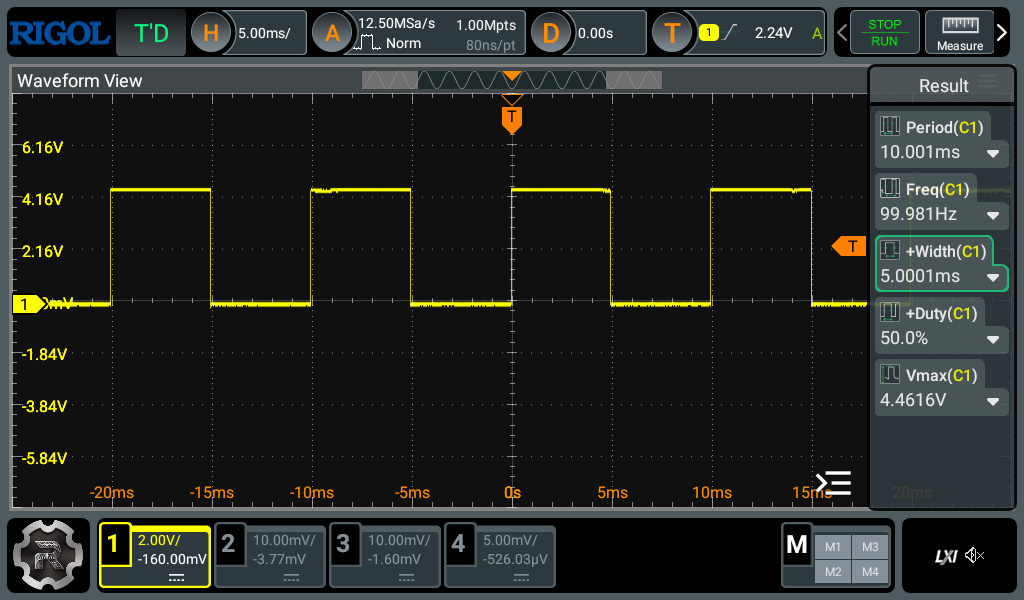

รูป: สัญญาณเอาต์พุต วัดความถี่ได้ 100 Hz (คาบเวลา 10 msec)

กล่าวสรุป#

บทความนี้ได้นำเสนอข้อมูลเกี่ยวกับวงจรบนบอร์ดและการใช้งาน Arduino Uno R4 Minima มีตัวอย่างการเขียนโปรแกรม Arduino Sketch โดยใช้ Arduino IDE ในเบื้องต้น บอร์ดที่ได้นำมาใช้งานเป็นบอร์ดราคาถูกที่ทำงานได้เหมือนกับ Arduino Uno R4 Minima ผลิตมาจากประเทศจีน และสามารถใช้แทนกันได้ หรือนำมาใช้แทนที่บอร์ด Arduino Uno R3 (legacy) สำหรับผู้ที่สนใจและเริ่มต้นใช้งานบอร์ด Arduino

บทความที่เกี่ยวข้อง

This work is licensed under a Creative Commons Attribution-ShareAlike 4.0 International License.

Created: 2026-05-17 | Last Updated: 2026-05-25

Keys	Action
`?`	Open this help
`n`	Next page
`p`	Previous page
`s`	Search
